T29257: Papildoma įranga_ZF

tikslas

Papildomos įrangos modifikavimas ZF

kvalifikacija

Profesionalūs darbuotojai

Medžiaga

Reikalinga medžiaga

• Torx atsuktuvas, dydis 20, 30
• Veržliaraktis atviru galu, dydis 11
• Kryžminis atsuktuvas
• Allen veržliaraktis, dydis 5
• Karšto oro pūstuvas
• Skystas sandariklis (pvz., “Loctite 620”) arba tefloninė juosta

Tęskite

Aušinimas ir ištuštinimas

• Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
• Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
  • įrenginys atvėsina ir ištuština pelėsį prieš jį išjungiant.

Patikrinkite slėgį ir išjunkite

• Išjunkite pagrindinį jungiklį (QS 1), ištraukite maitinimo kištuką.

Nuimkite dangčius ir atidarykite priekį

• Nuimkite dangčius nuo įrenginys (→Atidaryti įrenginys).
• Atidarykite priekines duris ir visiškai sulenkite priekį, atlaisvindami du “Torx” varžtus.
• Nuimkite visą viršutinį ortakio dangtį. Norėdami tai padaryti, atsukite ir nuimkite 6 tvirtinimo varžtus.

Slėgio jutiklio montavimas

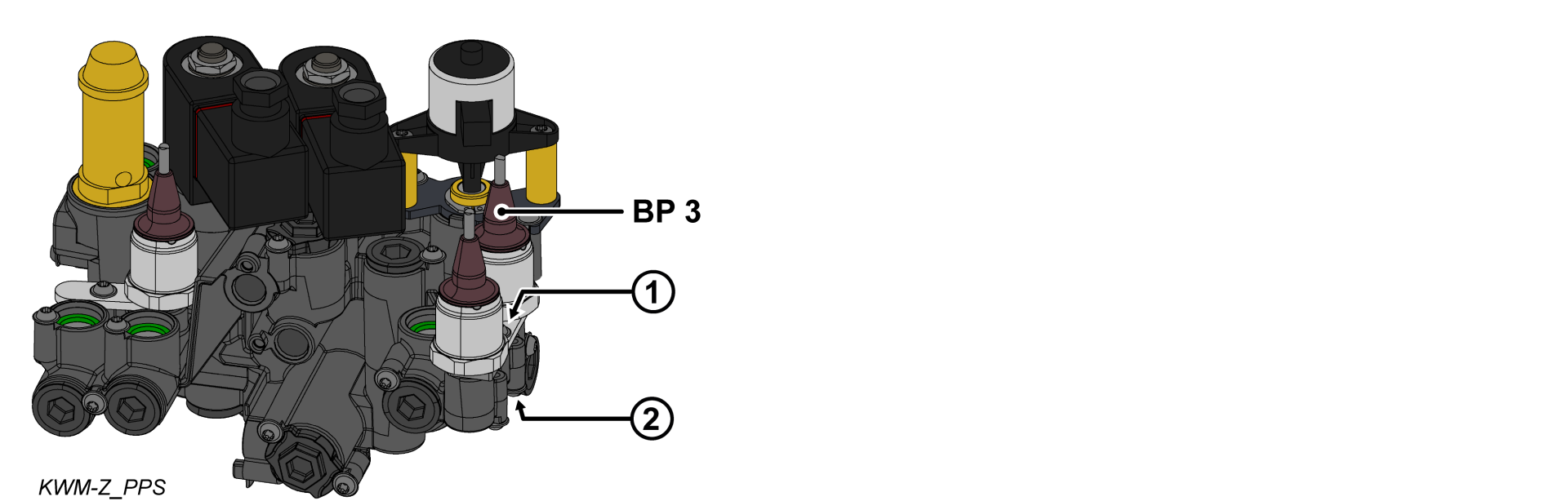

• Nuimkite laikiklį (①) iš aušinimo vandens modulio.
• Įdiekite o-žiedas ant slėgio jutiklio (BP_3).
• Įdiekite slėgio jutiklį (BP_3) ir laikiklį ir pritvirtinkite juos tvirtinimo varžtu.
  • Plastikiniam aušinimo vandens moduliui (PPS) priveržkite varžtą 2 Nm - neviršykite jo!

Įdiekite hidraulinį ryšį

DĖMESIO!

Sraigtinės jungtys užsandarinamos sriegio sandarikliu, todėl lėtai atpalaiduojamos. Priešingu atveju kyla pavojus, kad varžto jungtis bus pažeista (pvz., nuplėšiama varžto galvutė). Štai kodėl:

• Jei įmanoma, iš anksto sušildykite klijų junginį

• Nuimkite sandarinimo varžtą ant šilumos perdavimo modulio (WTM).
• Įdiekite naują varžto jungtį (③) su sriegio sandarikliu.
• Įdiekite naują DN3 žarnos liniją tarp aušinimo vandens modulio (KWM, ②) ir šilumos perdavimo modulio (WTM, ③).

• Iš naujo sumontuokite ortakio dangtį su 6x tvirtinimo varžtais.

Prijunkite kabelį ir lazdą ant Type plokštės

• Maršrutas ir prijunkite kabelį nuo slėgio jutiklio (BP_3) prie GIF-61 įrenginys plokštės.
  • BP_3 → X31.3 (GIF-61)
• Sulenkite priekį ir pritvirtinkite 2x “Torx” varžtus.

• Įdėkite naujo Type plokštes ant galinės sienelės ir įrenginys priekinių durų vidinės pusės.
• Uždaryti priekines duris.

Patikrinkite Kalibravimas

DĖMESIO - neteisingo Kalibravimas pavojus!

Neteisingas kalibravimas gali sukelti įrenginys gedimą. Todėl: Patikrinkite Kalibravimas

• Prijunkite maitinimo kištuką ir įjunkite pagrindinį jungiklį (QS 1).
• Įsitikinkite, kad įrenginys yra slėgio. Manometro parodytas slėgis turi būti 0,0 (+0,3) bar.
• Pasirinkite [Ekranas] > [Faktinės vertės] > [Sistemos slėgis].
  • sistemos slėgis turėtų rodyti 0,0 (± 0,1) bar.
  • Jei nuokrypis yra > 0,1 bar, slėgio jutiklis turi būti kalibruotas.

Kalibruoti slėgio jutiklis

Esant didesnei linijinei paklaidai, atskirus slėgio jutiklius galima kalibruoti.

• Pasirinkite [Vartotojo Profilis] ir nustatykite jį į “priežiūra”.
• Pasirinkite [Servisas] > [Kalibravimas] > [Slėgis] > [3 slėgio Jutiklio Poslinkis].
  • Atitinkamai nustatykite poslinkį.
• Pakartokite patvirtinimo procesą.

Patikrinkite sandarumą ir funkciją

• Įjunkite įrenginys naudodami įvesties/išvesties mygtuką (), patikrinkite įrenginys sandarumą ir funkciją.

Išjunkite ir įdiekite dangčius

Išjunkite įrenginys naudodami įėjimo/išvesties mygtuką ().

• įrenginys išsijungia ir, jei reikia, atšaldomas ir slopinamas.

• Išjunkite pagrindinį jungiklį (QS 1).
• Iš naujo pritvirtinkite dangčius nuo įrenginys (→Atidaryti įrenginys).
