mērķis

Pašreizējās mērījumu plates nomaiņa ZSM-61 (8.x)

kvalifikācija

speciālisti

Materiāls

Pos.ApzīmējumsPriekšmetiT28501
01ZSM-61 strāvas mērīšanas panelisT285011

Nepieciešamais materiāls

  • Torx skrūvgriezis 20 size

darbība

UZMANĪBU!

Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:

Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.

atdzesēt un izslēgt

  • Pamata ekrāns pieskarieties funkciju pogai ().
    • Ierīce atdziest, līdz temperatūra ir zemāka par dzesēšanas temperatūra. Pēc tam ierīce izslēdzas.

Noņemt vākus un atvērt priekšpusi

  • Noņemiet vāciņus no ierīce (→Atvērt ierīce).
  • Atveriet priekšējās durvis un salieciet priekšpusi pilnībā uz leju, atbrīvojot abas Torx skrūves.
  • Noņemiet aizsargpārsegu elektriskajā korpusā, noņemot Torx skrūves.

Rezerves daļas nomaiņa

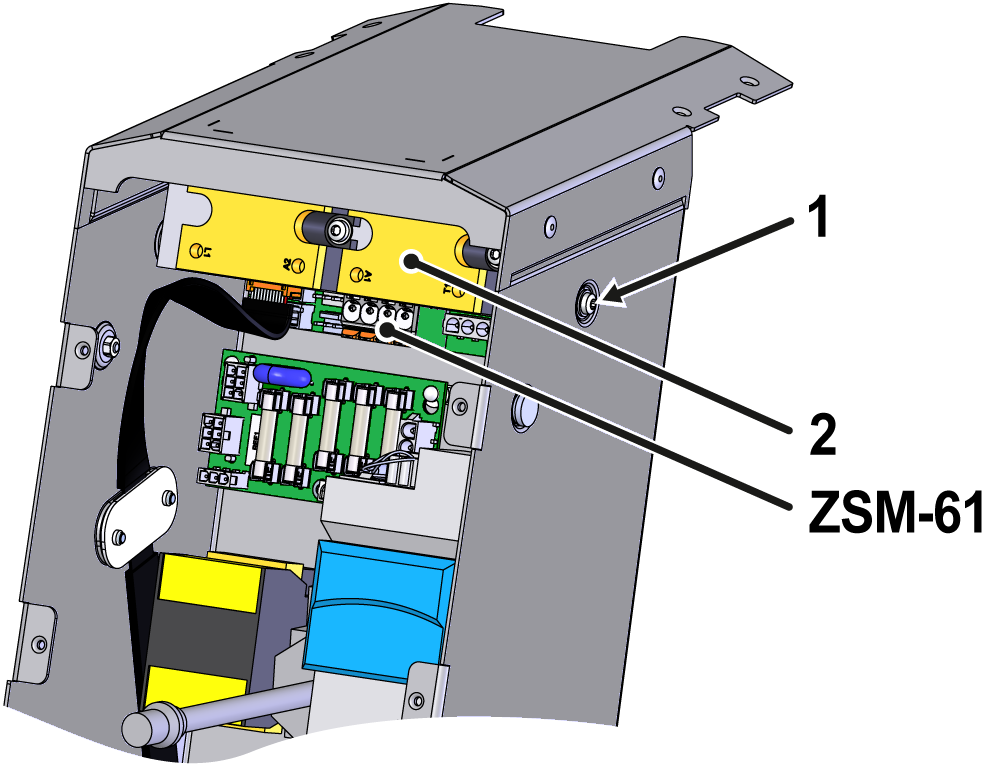

  • Noņemiet X313.x savienotāju un X301.x kabeļa apgaismojumu uz ZSM-61 jaudas mērīšanas plates.
  • Noņemiet sānu montāžas skrūves no siltuma izlietnes (①).
  • Noņemiet radiatoru ar cietvielu releju (②) (labākai pieejamībai)
    • Pavelciet radiatoru uz leju un paceliet to. Pievērsiet uzmanību vadotnes rievai radiatora sānos.
  • Noņemiet pašreizējo mērīšanas plāksni ZSM-61
    • Noņemiet visiems citus savienotājus uz plates.
    • Noņemiet shēmas plates montāžas skrūvi.
    • Noņemiet shēmas plati no turētāja un noņemiet to.

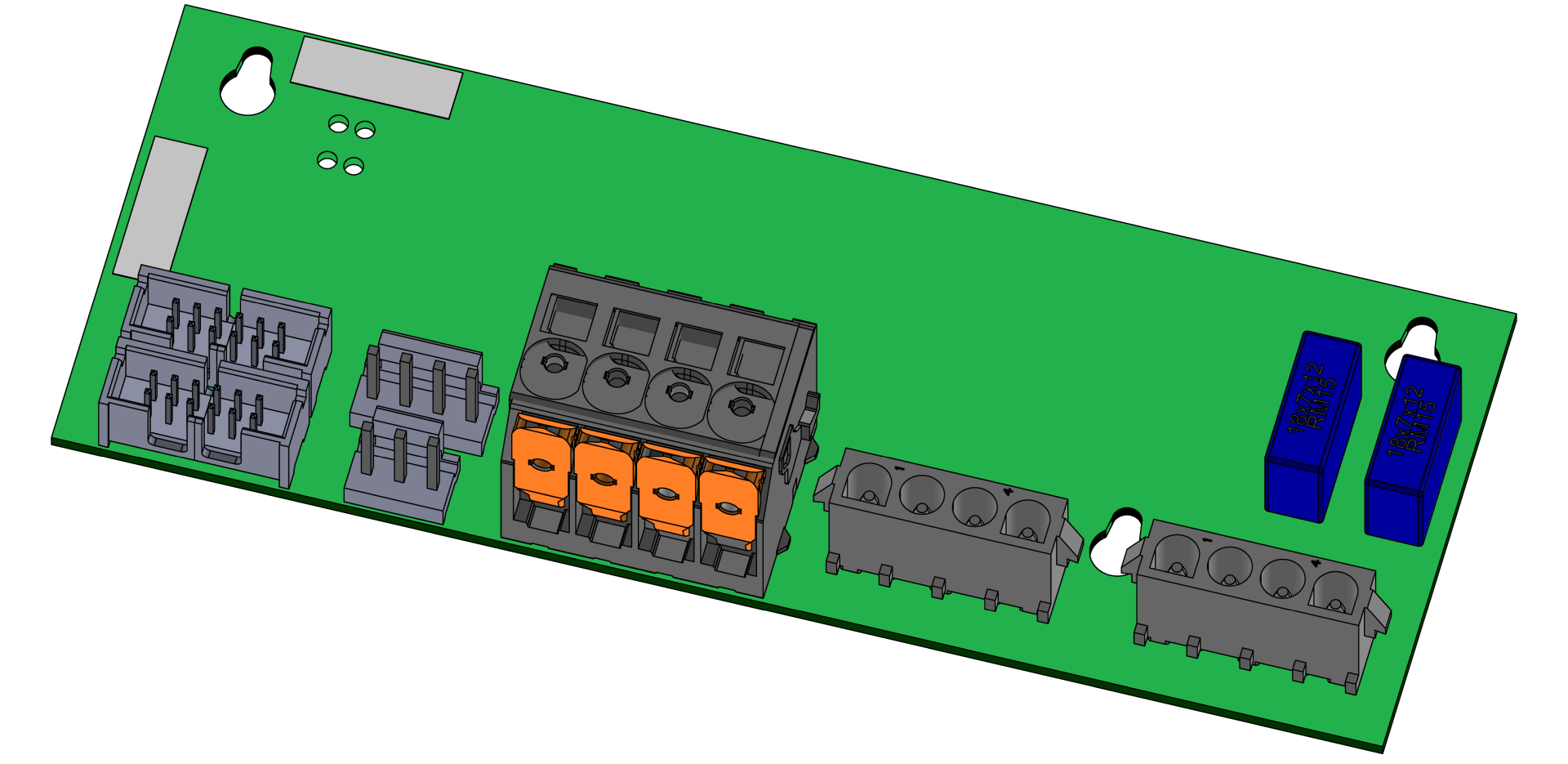

  • Izmantojiet jauno ZSM-61 strāvas mērīšanas plati
    • Ievietojiet jauno shēmas plati turētājā un nostipriniet to ar montāžas skrūvi.
    • Atkārtoti pievienojiet visiems savienotāji (izņemot X313.x).
    • Pārliecinieties, vai visi savienojumi ir pareizi pievienoti.
  • Uzstādiet radiatoru ar cietvielu releju (②)
    • Uzstādiet siltuma izlietni, pārliecinieties, ka vadotne ir pareizi izlīdzināta.
    • Nostipriniet montāžas skrūves (①).
  • Savienojiet X313.x savienotāju ar ZSM-61 jaudas mērīšanas plati.

Aizvērt priekšējo

  • Uzstādiet aizsargpārsegu ap elektrisko korpusu un nostipriniet ar Torx skrūvēm.
  • Reizes uz augšu priekšā un nodrošināt 2x Torx skrūves.

Pārbaudes funkcija

  • Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).
  • Ieslēgt ierīce, izmantojot I/O pogu (), pārbaudiet ierīce sasprindzinājumu un funkcija.

izslēgt

  • Izslēgt ierīci, izmantojot I/O pogu ().
    • Ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.
  • Izslēgt galvenais slēdzis (QS 1).
