UZMANĪBU!

Elektriskajām un hidrauliskajām prasībām jāatbilst tehniskajos Dati sniegtajai informācija. Klikšķiniet šeit, lai iegūtu vairāk informācija

Elektriski

Ir elektriskie savienojumi, ko veic kvalificēti elektriķi šādos apstākļos:

darbība:

  1. Izveidojiet elektrotīkla savienojumu
  2. Pēc izvēles savienojuma datu saskarnes, ārējā vadība un/vai ārējie sensori → klikšķiniet šeit

Hidrauliski

Ir Hidrauliski savienojumi, ko veic kvalificēts hidrauliskais personāls šādos apstākļos:

  • Skrūvju savienojumiem un šļūteņu līnijas jāatbilst tehnisko Dati specifikācijām (spiediena un temperatūras pretestība).
  • Ja ieteicamo šļūtenes savienojumu nevar pieslēgt ārējai siltuma pārneses ķēdei, lai sasniegtu vismazākos spiediena zudumus, šķērsgriezuma samazināšana jāveic ārējā siltuma pārneses ķēdē, nevis ierīce.
  • Izmantojiet montāžas pastas visiem skrūvju savienojumi, jo tie parasti ir iestrēdzis (īpaši nerūsējošais tērauds uz nerūsējošā tērauda).
  • M8 metriskā sešstūra ligzdas skrūve stiprinājumiem un piederumiem ir jāpievelk ar maksimālo griezes momentu 20 Nm.
  • Lai optimāli izmantotu temperatūras regulēšanas ierīces Dzesēšana jauda, dzesēšanas ūdens izplūdi saglabājiet pēc iespējas īsāku un bez pretspiediena.
  • Nodrošiniet šļūtenes savienojumus pietiekami no tieša kontakta, lai izvairītos no apdegumu riska.

darbība:

  1. Savienojiet pielikumus un piederumus
  2. Pievienojiet dzesēšanas ūdens ieplūdes un izplūdes atveri
  3. Savienojiet Priekš. Un Atpakaļplūsma
  4. Pēc izvēles pieslēguma sistēmas ūdens ievade un izeja → noklikšķiniet šeit
  5. Pēc izvēles pievienojiet saspiestais gaiss ieeju un izeju → noklikšķiniet šeit

Savienojumi un vissvarīgākie komponenti ierīce aizmugurē ir aprakstīti šādi:

A


OUT

Priekš.

B

IN

Atpakaļplūsma

C

Dzesēšanas ūdens ievade

D

Dzesēšanas ūdens izvade

5

Spiediens indikators

3.1

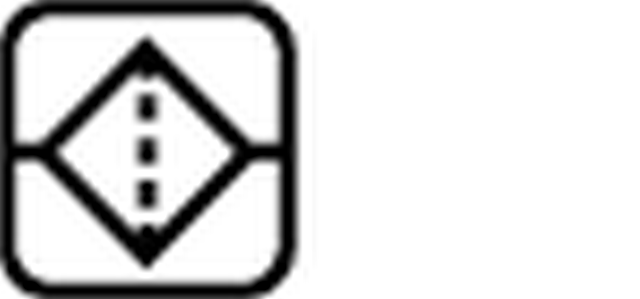

Atpakaļplūsma filtru

3

Dzesēšanas ūdens filtrs

E

S1

Sistēmas ūdens ievade *

F

S2

Sistēmas ūdens izvade *

J

AIR IN

Saspiestā gaisa ievade (ZG)

K

AIR OUT

Saspiestā gaisa izvads ** (ZG)

N

-Strāvas vads

* Savienojumu var izmantot tikai tad, ja esat pārslēdzies uz atsevišķiem sistēmas ūdens savienojumiem. → klikšķiniet šeit ** Savienojumu var izmantot tikai tad, ja uz šo kontaktligzdu ir iestatīta Formu iztukš. Ar sasp. Gaisu. → klikšķiniet šeit
