T21598-X, T18771-X: zekeringen
doel
De zekeringen vervangen (FU 1, 2, 3, 4, 5, 6)
kwalificatie
vakkundig personeel
Materiaal

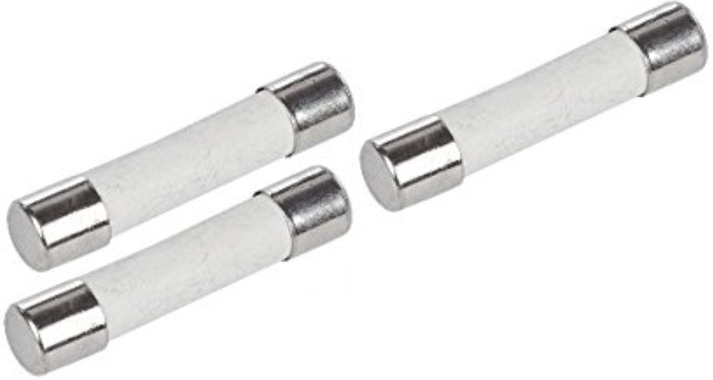

| Pos. | Aanduiding | Artikel | U = 400/460V | U = 220V |
| 01 | Transformatorzekering 1,6 AT, 500 VAC, 6,3x32 (FU 4, FU 5) | T21598-162 | 2 | - |
| 01 | Zekering voor frequentieomvormer 10 AT, 500 VAC, 6,3x32 (FU 1, FU 2, FU 3) | T21598-103 | 3 | - |
| 01 | Zekering van het apparaatbord 1,6 AT, 5x20 (FU 6) | T18771-162 | 1 | 1 |
| 01 | Transformatorzekering 2,5 AT, 500 VAC, 6x32 (FU 4, FU 5) | T21598-252 | - | 2 |
| 01 | Zekering voor frequentieomvormer 16 AT, 400 VAC, 6x32 (FU 1, FU 2, FU 3) | T21598-163 | - | 3 |
Benodigd materiaal
- Torx-schroevendraaier size 20

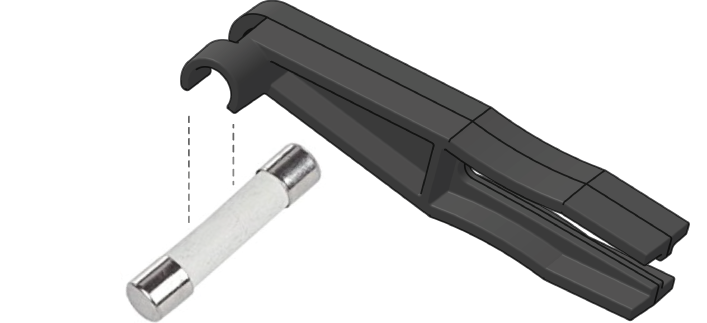

- geïntegreerd hulpgereedschap waarmee zekeringen kunnen worden verwijderd en ingebracht (Fig.). De hulpset bevindt zich aan de binnenzijde van de voorkant van het apparaat.
pocedure
LET OP!
Voor het werken met het apparaat is kennis van de veiligheidsinstructies en de korte handleiding vereist. Daarom:
Lees de veiligheidsinstructies en de korte handleiding zorgvuldig door voordat u met de werkzaamheden begint. De basisvereiste voor veilig werken is naleving van alle veiligheidsinstructies en zorgvuldige actie door gekwalificeerd vakkundig personeel om ongevallen met persoonlijk letsel en materiële schade te voorkomen.
Afkoelen en uitschakelen
- Tik op het basisbeeldscherm op de functieknop (
).- Het apparaat koelt af tot de temperatuur lager is dan de afkoeltemperatuur. Het apparaat wordt vervolgens uitgeschakeld.
- De hoofdschakelaar uitschakelen (QS 1), de stekker eruit trekken.
Open voorkant
- Open de voordeur en vouw de voorkant helemaal naar beneden door de twee Torx-schroeven los te draaien.
- Verwijder de beschermkap in de elektrische behuizing door de Torx-schroeven te verwijderen.
Reserveonderdeel vervangen
LET OP!
Vervang een defecte zekering door een nieuwe zekering met dezelfde technische specificaties. Een verkeerde zekering kan schade of defecten aan de apparatuur veroorzaken.
OPMERKING!

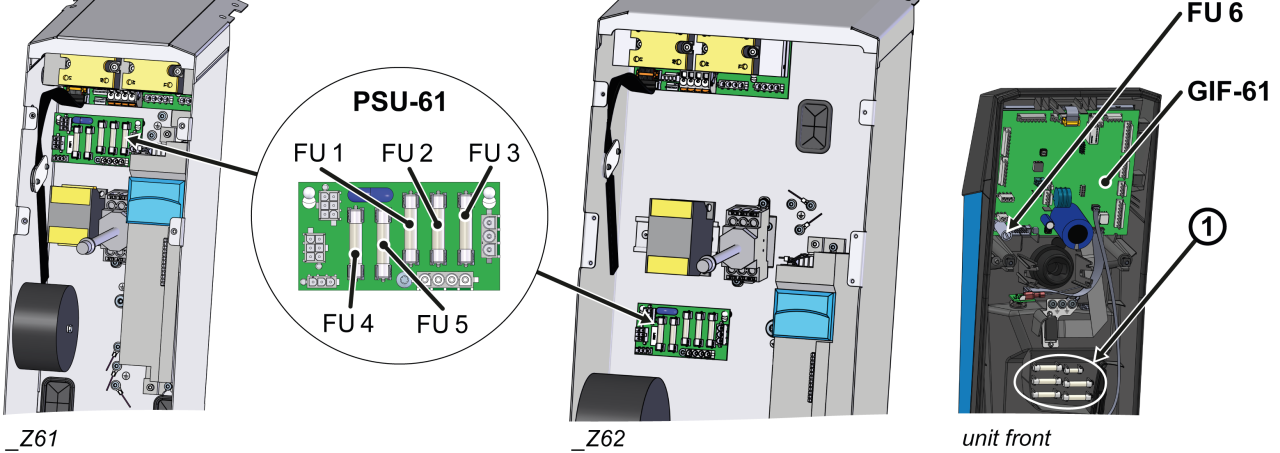

Reservezekeringen bevinden zich aan de binnenzijde van de voorkant van het apparaat (afb. → ①).
- Gebruik het hulpgereedschap om de zekering op de stroomtoevoerkaart (PSU-61) en/of de apparaatkaart (GIF-61) te vervangen.
Voorkant sluiten
- Monteer de beschermkap rond de elektrische behuizing en zet deze vast met Torx-schroeven.
- Vouw de voorkant omhoog en zet 2x Torx-schroeven vast.
Controleer de functie
- Steek de stekker in het stopcontact en schakel de hoofdschakelaar inschakelen (QS 1).
-
Het apparaat inschakelen met de I/O-knop (
), controleer de dichtheid en functie van het apparaat.
OPMERKING!
Als de zekering opnieuw doorbrandt, neem dan contact op met de vertegenwoordiger van HB-therm State.
-
Het apparaat uitschakelen met de I/O-knop ().
- Het apparaat wordt uitgeschakeld en, indien nodig, gekoeld en drukloos.
- De hoofdschakelaar uitschakelen (QS 1).
