T29257: Aanvullende uitrusting_ZF

doel

Achteraf inbouwen van extra uitrusting ZF

kwalificatie

Vakkundig personeel

Materiaal

Benodigd materiaal

• Torx-schroevendraaier, size 20, 30
• Steeksleutel, size 11
• Kruisschroevendraaier
• Inbussleutel, size 5
• Heteluchtventilator
• Vloeistofafdichting (bijv. Loctite 620) of teflontape

pocedure

Afkoelen en legen

• Tik op het basisbeeldscherm op de functieknop ().
• Tik op het basisbeeldscherm op de functieknop ().
  • Het apparaat koelt af en leegt de mal voordat deze wordt uitgeschakeld.

Controleer de druk en schakel uit

• De hoofdschakelaar uitschakelen (QS 1), de stekker eruit trekken.

De hoezen verwijderen en de voorkant openen

• Verwijder de hoezen van het apparaat (→Apparaat openen).
• Open de voordeur en vouw de voorkant helemaal naar beneden door de twee Torx-schroeven los te draaien.
• Verwijder de volledige afdekking van het bovenste luchtkanaal. Hiervoor moet u 6 bevestigingsschroeven losdraaien en verwijderen.

De druksensor installeren

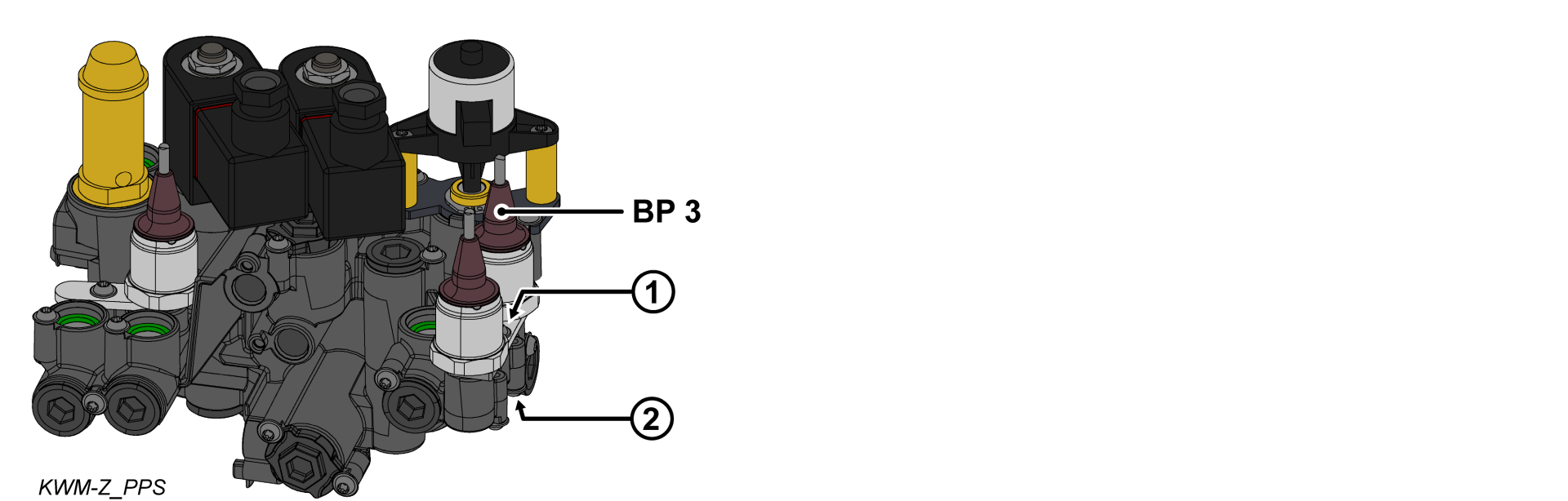

• Verwijder de beugel (①) van de koelwatermodule.
• Monteer de O-ring op de druksensor (BP_3).
• Monteer de druksensor (BP_3) en de beugel en zet ze vast met een bevestigingsschroef.
  • Voor een kunststof koelwatermodule (PPS) draait u de schroef met 2 Nm vast — overschrijd deze niet!

Hydraulische aansluiting installeren

LET OP!

Schroefverbindingen zijn afgedicht met schroefdraadafdichtmiddel en komen daardoor langzaam los. Anders bestaat het gevaar dat de schroefaansluiting wordt beschadigd (bijvoorbeeld door de schroefkop eraf te scheuren). Daarom:

• Warm de kleefstof indien mogelijk vooraf op

• Verwijder de afdichtingsschroef op de warmteoverdrachtsmodule (WTM).
• Monteer een nieuwe schroefaansluiting (③) met schroefdraadafdichtmiddel.
• Installeer een nieuwe DN3-slangleiding tussen de koelwatermodule (KWM, ②) en de warmteoverdrachtsmodule (WTM, ③).

• Plaats de luchtkanaalafdekking opnieuw met 6x bevestigingsschroeven.

Sluit de kabel aan en plak deze op het typeplaatje

• Leid en verbind de kabel van de druksensor (BP_3) naar het GIF-61-apparaatbord.
  • BP_3 → X31.3 (GIF-61)
• Vouw de voorkant omhoog en zet 2x Torx-schroeven vast.

• Plaats nieuwe typeplaatjes op de achterwand en aan de binnenzijde van de voordeur van het apparaat.
• De voordeur sluiten.

Verifieer het kalibreren

LET OP — gevaar van onjuist kalibreren!

Onjuist kalibreren kan een storing in het apparaat veroorzaken. Daarom: controleer het kalibreren

• Steek de stekker in het stopcontact en schakel de hoofdschakelaar inschakelen (QS 1).
• Zorg ervoor dat het apparaat drukloos is. De door de manometer aangegeven druk moet 0,0 (+0,3) bar zijn.
• Selecteer [Display] > [Actuele Waarden] > [Systeemdruk].
  • De systeemdruk moet 0,0 (± 0,1) bar aangeven.
  • Als de afwijking >0,1 bar is, moet de druksensor worden gekalibreerd.

Druksensor kalibreren

In het geval van een grotere lineaire fout kunnen de afzonderlijke druksensoren worden gekalibreerd.

• Selecteer [Gebruikersprofiel] en stel dit in op „Onderhoud”.
• Selecteer [Service] > [Kalibreren] > [Druk] > [Druksensor 3 offset].
  • Stel de offset dienovereenkomstig in.
• Herhaal het verificatieproces.

Controleer de dichtheid en functie

• Het apparaat inschakelen met de I/O-knop (), controleer de dichtheid en functie van het apparaat.

Hoezen uitschakelen en installeren

Het apparaat uitschakelen met de I/O-knop ().

• Het apparaat wordt uitgeschakeld en, indien nodig, gekoeld en drukloos.

• De hoofdschakelaar uitschakelen (QS 1).
• Bevestig de covers opnieuw van het apparaat (→Apparaat openen).
