T28959, T29352, T28960, T29358: Zawór chłodzący 2
cel
Wymiana części hydraulicznych zaworu chłodzącego 2 (KV 2)
kwalifikacje
personel specjalistyczny

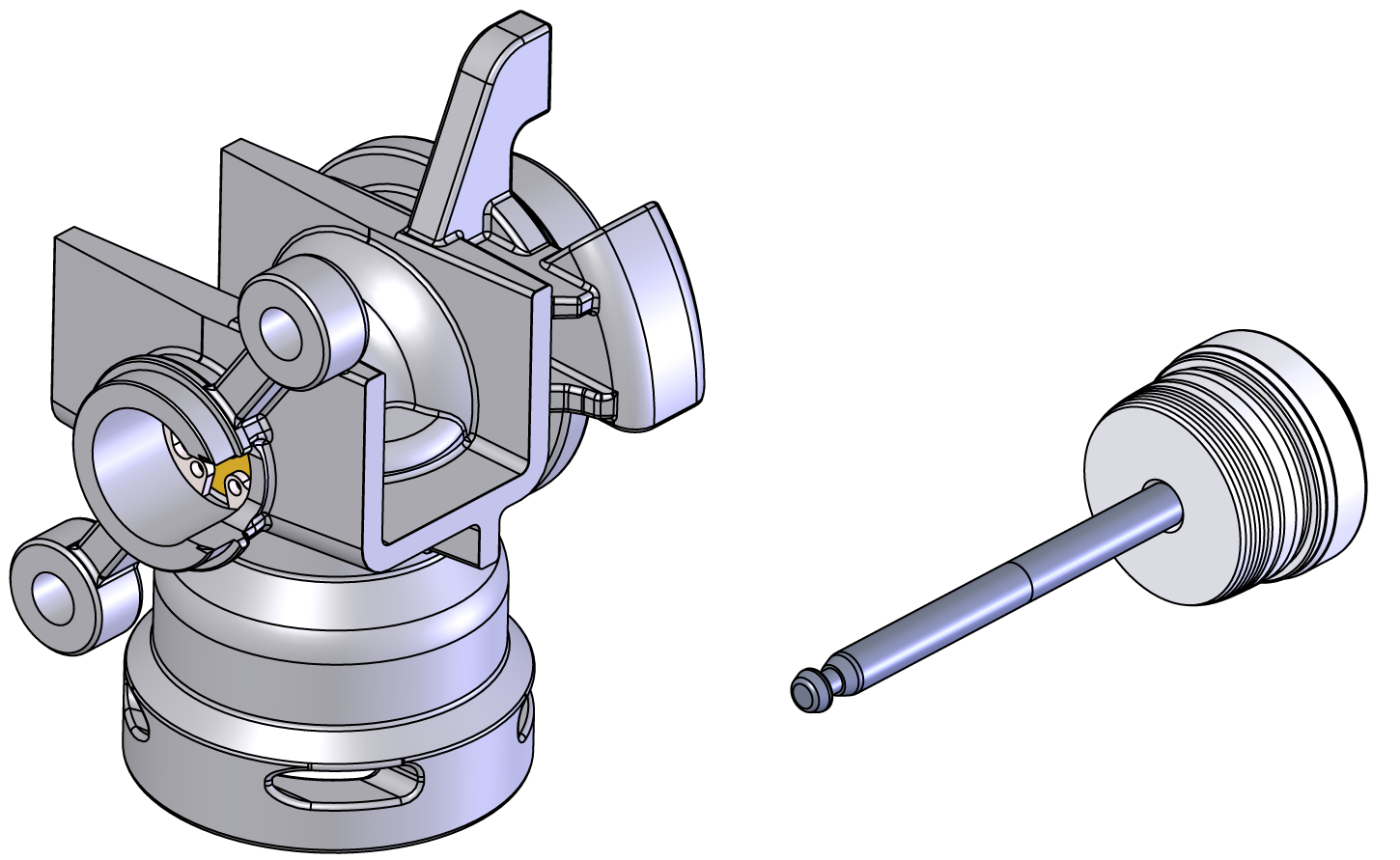

Materiał
| Poz. | Oznaczenie | Artykuł | T28959 | T29352 | T28960 | T29358 |
| 01 | Kolben | T28524 | - | - | 1 | 1 |
| 02 | Obudowy | T29027 | - | 1 | - | 1 |
| 03 | Obudowy | T28847 | 1 | - | 1 | - |
| 04 | Uszczelka podnosząca 4x10x4.2 (zmontowana) | Droga T21756 | 1 | 1 | 1 | 1 |
| 05 | tarcza 12x2,5 (zmontowana) | T28865 | 1 | 1 | 1 | 1 |
| 06 | Pierścień zabezpieczający 13x1 (zmontowany) | B1255126 | 1 | 1 | 1 | 1 |
| 07 | Kołek cylindryczny 6x30 (zmontowany) | B1306553 | 1 | 1 | 1 | 1 |
| 08 | O-ring 24x2 — FPM (opcjonalnie) | T28658 | - | - | - | - |
Wymagany materiał
- Wkrętak Torx rozmiar 20
- klucz płaski rozmiar 10
postępowanie
UWAGA!
Praca z urządzeniem wymaga znajomości instrukcji bezpieczeństwa i skrócona instrukcja obsługi. Dlatego:
Przeczytaj uważnie instrukcje bezpieczeństwa i skrócona instrukcja obsługi przed rozpoczęciem jakiejkolwiek pracy. Podstawowym wymogiem bezpiecznej pracy jest przestrzeganie wszystkich instrukcji bezpieczeństwa i staranne działanie wykwalifikowanego personelu specjalistycznego w celu zapobiegania wypadkom związanym z obrażeniami ciała i uszkodzeniami mienia.
Ochłodzić i opróżnianie
- Na ekranie podstawowym stuknij przycisk funkcja (
). - Na ekranie podstawowym stuknij przycisk funkcja (
).- Urządzenie schładza się i opróżnia formę przed jej wyłączeniem.
Sprawdź ciśnienie i wyłącz
- Wybierz kolejno opcje [Wyświetlanie] > [Wartości Rzeczywiste] > [Ciśnienie Systemowe].
- Ciśnienie w układzie musi wyświetlać 0,0 (± 0,1) bar.
- Ciśnienie pokazane przez manometr musi wynosić 0,0 (+0,3) bar.
- Wyłączyć wyłącznik główny (QS 1), wyciągnąć wtyczkę zasilania.
Usuń osłony
- Zdejmij osłony z urządzenia (→Otwórz urządzenie).
Wymień część zamienną
- Wyjmij rurę (chłodnica KV_2 ↔).
- Wyciągnij klipsy montażowe
- Najpierw wyjmij rurę po stronie chłodnicy, zanim będzie można ją całkowicie usunąć
- Wyjmij kabel na silnik krokowy (M_4)

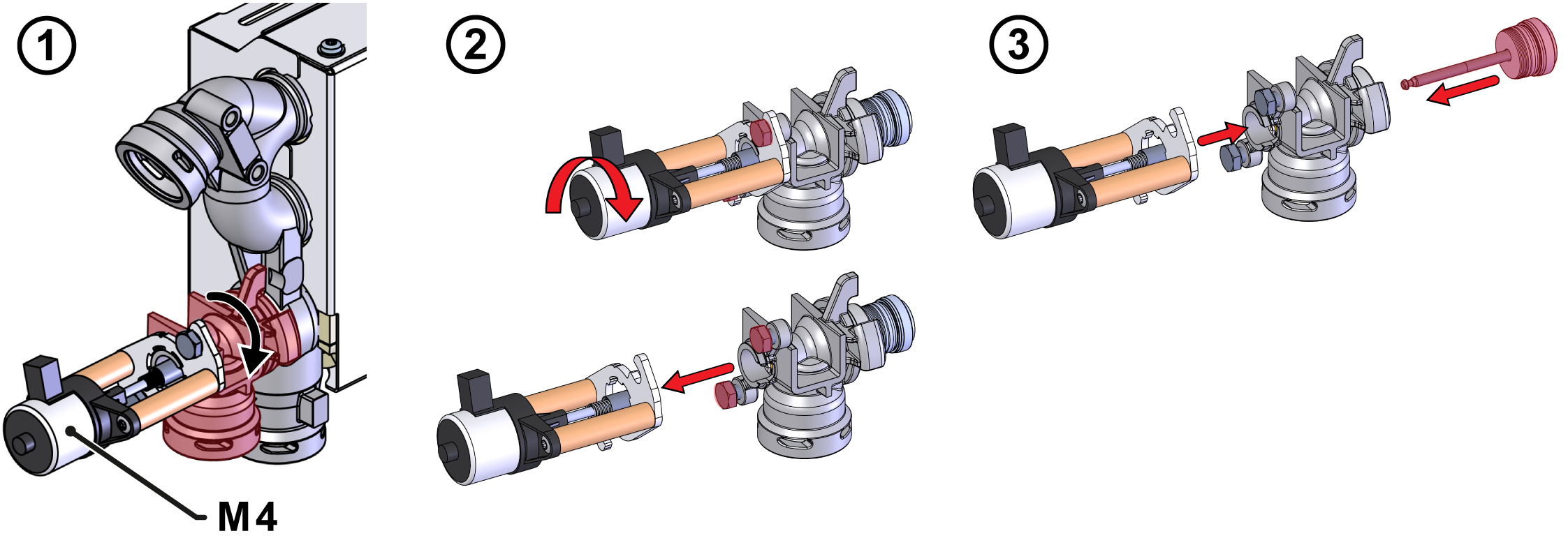

- Wymontować obudowę wraz z silnikiem krokowym (M_4) (rys. → ①).
- Obracaj obudowę, aż blokada bagnetowa zostanie zwolniona
- Całkowicie zdejmij obudowę.
- Wymontować silnik krokowy (M_4) z obudowy (rys. → ②).
- Wykręć śruby mocujące 2x
- Obróć silnik krokowy, lekko go wyciągnij i wyjmij ze sprzęgła
- Zdejmij tłok z Obudowy
- dla T28959/T29352: Wyczyść tłok wraz z prętem
- dla T28960/T29358: Użyj nowego tłoka
Wyciek z powodu nieprawidłowej instalacji!
Nieprawidłowa instalacja o-ring może go uszkodzić i doprowadzić do wycieku. Dlatego:
- Upewnij się, że o-ring jest prawidłowo zainstalowany.
- Sprawdzić o-ring obudowy pod kątem zużycia i wymienić w razie potrzeby.
- Zamontować tłok w nowej obudowie (rys. → ③).
- Ostrożnie włożyć tłok i wypchnąć pręt montażowy
- Zdejmij pręt montażowy, nie jest to już wymagane.
- Zamontować silnik krokowy (M_4) na obudowie (rys. → ③).
- Wjedź do sprzęgła i obróć je w pozycję końcową
- Napraw 2 śruby mocujące
- Zainstaluj rurociąg (chłodnica KV_2 ↔).
- Sprawdź o-ring rury pod kątem zużycia i w razie potrzeby wymień.
- Zainstaluj rurociąg i zabezpiecz klipsami montażowymi.
- Podłącz kabel do silnika krokowego M_4).
Sprawdź szczelność i funkcja
- Podłącz wtyczkę zasilania i włącz wyłącznik główny (QS 1).
- Wybierz [Profil użytkownika] i ustaw go na „Utrzymanie”.
- Wybierz [Serwis] > [Parametry] > [Silniki Krokowe] > [Pozycjonowanie KV 2].
- Dostosuj wartość i sprawdź, czy silnik krokowy wraz z tłokiem porusza się, czy nie:
- 0% = zawór zamknięty
- 100% = zawór otwarty
-
Włączanie urządzenia za pomocą przycisku I/O (
), sprawdź szczelność i funkcja urządzenia.
Wyłączać i instalować osłony
-
Wyłączyć urządzenie za pomocą przycisku I/O ().
- Urządzenie wyłącza się i, jeśli to konieczne, jest chłodzone i pozbawiony ciśnienia.
- Wyłączyć wyłącznik główny (QS 1).
- Ponownie przymocuj pokrywy z urządzenia (→Otwórz urządzenie).
