T29257: Dodatkowe wyposażenie_ZF

cel

Modernizacja wyposażenia dodatkowego ZF

kwalifikacje

Personel specjalistyczny

Materiał

Wymagany materiał

• Wkrętak Torx, rozmiar 20, 30
• Klucz płaski, rozmiar 11
• Wkrętak krzyżowy
• Klucz imbusowy, rozmiar 5
• Dmuchawa gorącego powietrza
• Uszczelnienie płynne (np. Loctite 620) lub taśma teflonowa

postępowanie

Schłodzić i opróżnić

• Na ekranie podstawowym stuknij przycisk funkcja ().
• Na ekranie podstawowym stuknij przycisk funkcja ().
  • Urządzenie schładza się i opróżnia formę przed jej wyłączeniem.

Sprawdź ciśnienie i wyłącz

• Wyłączyć wyłącznik główny (QS 1), wyciągnąć wtyczkę zasilania.

Zdejmij pokrywy i otwórz przód

• Zdejmij osłony z urządzenia (→Otwórz urządzenie).
• Otwórz przednie drzwi i całkowicie złóż przód, poluzowując dwie śruby Torx.
• Zdejmij całą górną pokrywę kanału powietrznego. Aby to zrobić, odkręć i wyjmij 6 śrub montażowych.

Instalowanie czujnika ciśnienia

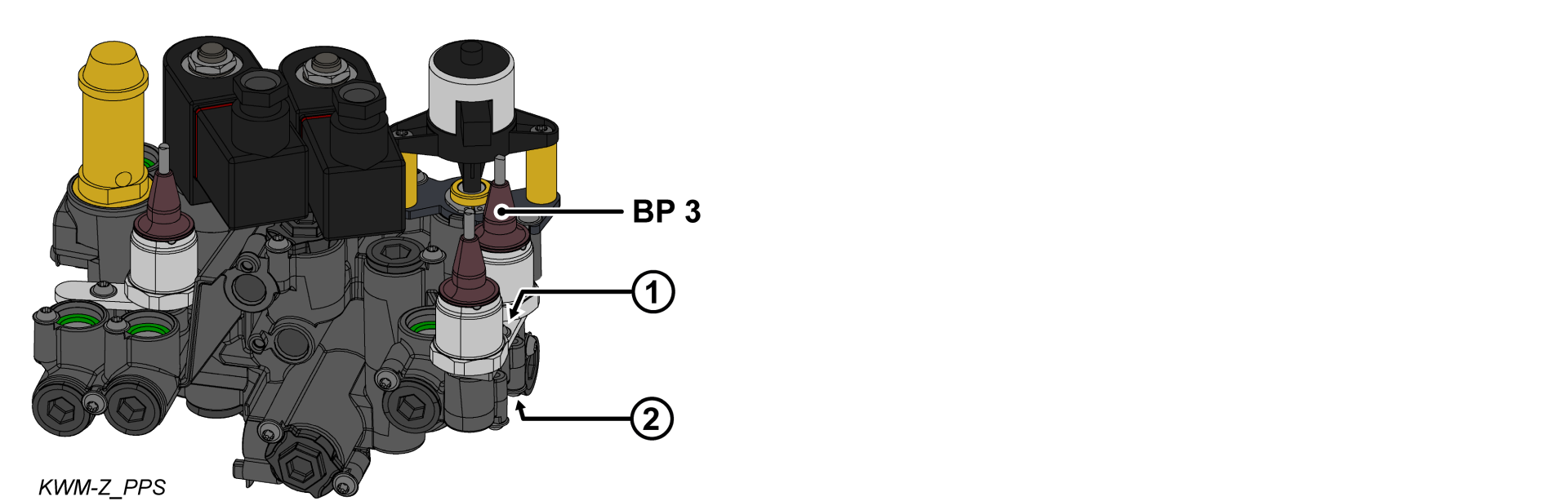

• Wymontować wspornik (①) z modułu wody chłodniczej.
• Zamontować o-ring na czujnik ciśnienia (BP_3).
• Zamontować czujnik ciśnienia (BP_3) i wspornik i zabezpieczyć je śrubą mocującą.
  • W przypadku plastikowego modułu wody chłodniczej (PPS) dokręcić śrubę 2 Nm — nie przekraczaj jej!

Zainstaluj przyłącze hydrauliczne

UWAGA!

Połączenia śrubowe są uszczelnione szczeliwem do gwintów i dlatego zwalniają się powoli. W przeciwnym razie istnieje niebezpieczeństwo, że przyłącze śrubowe zostanie uszkodzone (np. Oderwanie łba śruby). Dlatego:

• Jeśli to możliwe, wcześniej rozgrzej klej

• Wymontować śrubę uszczelniającą na module wymiany ciepła (WTM).
• Zamontować nowe przyłącze śrubowe (③) z uszczelniaczem do gwintów.
• Zamontować nowy przewód węża DN3 między modułem wody chłodniczej (KWM, ②) a modułem wymiany ciepła (WTM, ③).

• Ponownie zamontuj pokrywę kanału powietrznego za pomocą 6x śrub mocujących.

Podłącz kabel i drążek na tabliczce znamionowej

• Poprowadź i podłącz kabel z czujnika ciśnienia (BP_3) do płyty urządzenia GIF-61.
  • BP_3 → X31.3 (GIF-61)
• Złóż przód i zabezpiecz 2x śruby Torx.

• Umieść nowe płytki typu na tylnej ścianie i na wewnętrzna strona przednich drzwi urządzenia.
• Zamknąć frontowe drzwi.

Sprawdź kalibracja

UWAGA — niebezpieczeństwo nieprawidłowej kalibracji!

Nieprawidłowa kalibracja może spowodować nieprawidłowe działanie urządzenia. Dlatego: sprawdź kalibracja

• Podłącz wtyczkę zasilania i włącz wyłącznik główny (QS 1).
• Upewnij się, że urządzenie jest pozbawiony ciśnienia. Ciśnienie pokazane przez manometr musi wynosić 0,0 (+0,3) bar.
• Wybierz kolejno opcje [Wyświetlanie] > [Wartości Rzeczywiste] > [Ciśnienie Systemowe].
  • Ciśnienie w układzie powinno wskazywać 0,0 (±0,1) bar.
  • Jeśli odchylenie wynosi> 0,1 bar, czujnik ciśnienia musi zostać skalibrowany.

Skalibruj czujnik ciśnienia

W przypadku większego błędu liniowego można skalibrować poszczególne czujniki ciśnienia.

• Wybierz [Profil użytkownika] i ustaw go na „Utrzymanie”.
• Wybierz kolejno opcje [Serwis] > [Kalibracja] > [Ciśnienie] > [Czujnik ciśnienia 3 Offset].
  • Ustaw odpowiednio przesunięcie.
• Powtórz proces weryfikacji.

Sprawdź szczelność i funkcja

• Włączanie urządzenia za pomocą przycisku I/O (), sprawdź szczelność i funkcja urządzenia.

Wyłączać i instalować osłony

Wyłączyć urządzenie za pomocą przycisku I/O ().

• Urządzenie wyłącza się i, jeśli to konieczne, jest chłodzone i pozbawiony ciśnienia.

• Wyłączyć wyłącznik główny (QS 1).
• Ponownie przymocuj pokrywy z urządzenia (→Otwórz urządzenie).
