cel

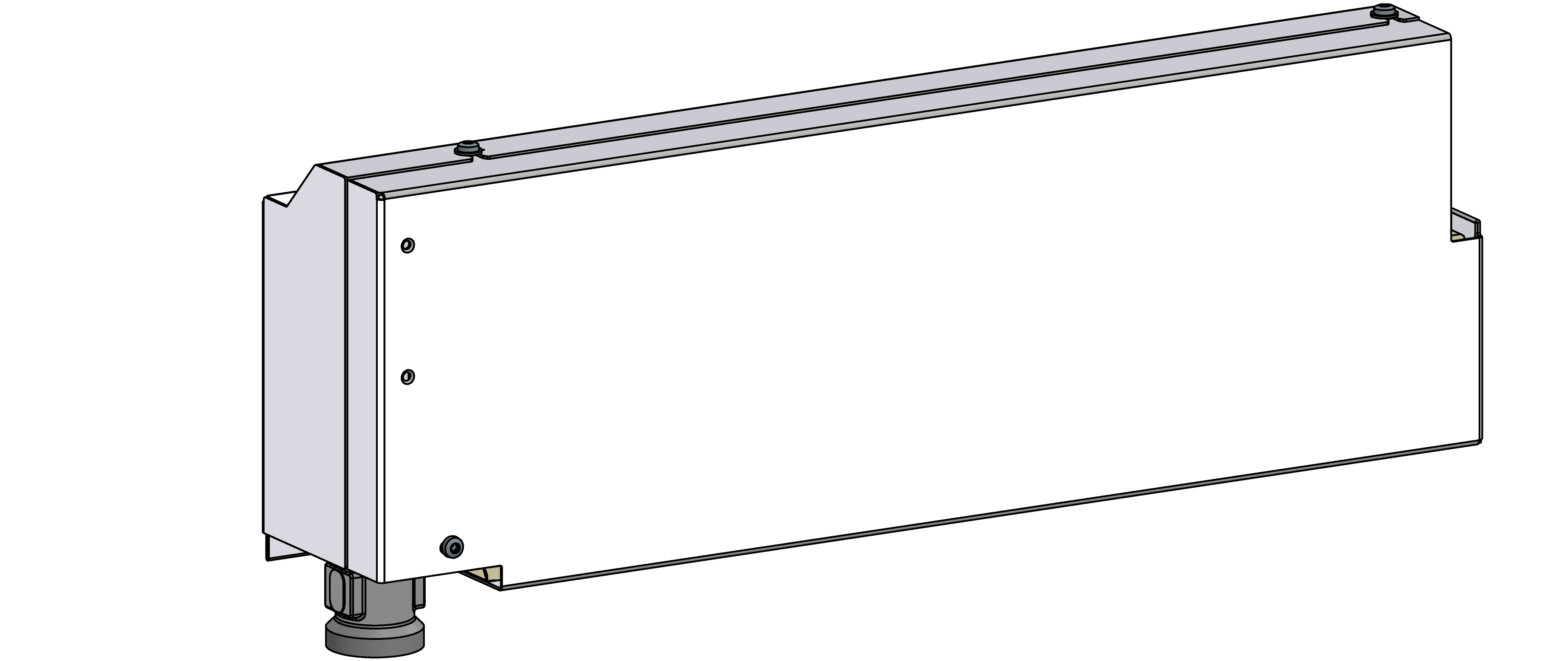

Wymiana ogrzewania (EH 1)

kwalifikacje

personel specjalistyczny

Materiał

Poz.OznaczenieArtykułT29616-1T29616-2T29616-3T29616-4
01

Grzanie 16 kW, 3x400/460 V

T29402-51---
02

Grzanie 16 kW, 3x220 V

T29402-6-1--
03

Grzanie 8 kW, 3x400/460 V

T29402-3--1-
04

Grzanie 8 kW, 3x220 V

T29402-4---1
05

Opcjonalnie do podłączenia do modułu Przekazywania (VLM): uszczelka
28x31x1 – PTFE

T29212----

Wymagany materiał

  • Klucz płaski, rozmiar 32, 41
  • Klucz oczkowy, rozmiar 10
  • Wkrętak Torx rozmiar 20

postępowanie

UWAGA!

Praca z urządzeniem wymaga znajomości instrukcji bezpieczeństwa i skrócona instrukcja obsługi. Dlatego:

Przeczytaj uważnie instrukcje bezpieczeństwa i skrócona instrukcja obsługi przed rozpoczęciem jakiejkolwiek pracy. Podstawowym wymogiem bezpiecznej pracy jest przestrzeganie wszystkich instrukcji bezpieczeństwa i staranne działanie wykwalifikowanego personelu specjalistycznego w celu zapobiegania wypadkom związanym z obrażeniami ciała i uszkodzeniami mienia.

Schłodzić i opróżnić

  • Na ekranie podstawowym stuknij przycisk funkcja ().
  • Na ekranie podstawowym stuknij przycisk funkcja ().
    • Urządzenie schładza się i opróżnia formę przed jej wyłączeniem.

Sprawdź ciśnienie

  • Wybierz kolejno opcje [Wyświetlanie] > [Wartości Rzeczywiste] > [Ciśnienie Systemowe].
    • Ciśnienie w układzie musi wyświetlać 0,0 (± 0,1) bar.
  • Ciśnienie pokazane przez manometr musi wynosić 0,0 (+0,3) bar.

Wyłączać i usuwać połączenia

  • Wyłączyć wyłącznik główny (QS 1), wyciągnąć wtyczkę zasilania.
  • Wszystkie zewnętrzne połączenia hydrauliczne na Forwarding (OUT) i Rewind (IN).

Zdejmij pokrywy i otwórz przód

  • Zdejmij osłony z urządzenia (→Otwórz urządzenie).
  • Otwórz przednie drzwi i całkowicie złóż przód, poluzowując dwie śruby Torx.

Odłącz kabel

  • Odłącz złącza X302.X i X303.X od płytki do pomiaru mocy ZSM-61:
    • 400/460 V: X302.X, X303.X → A 8.1 (ZSM-61)
    • 220 V: X302.X, X303.X → A 8.1 / A 8.2 (ZSM-61)
  • Całkowicie zdejmij kabel grzejny

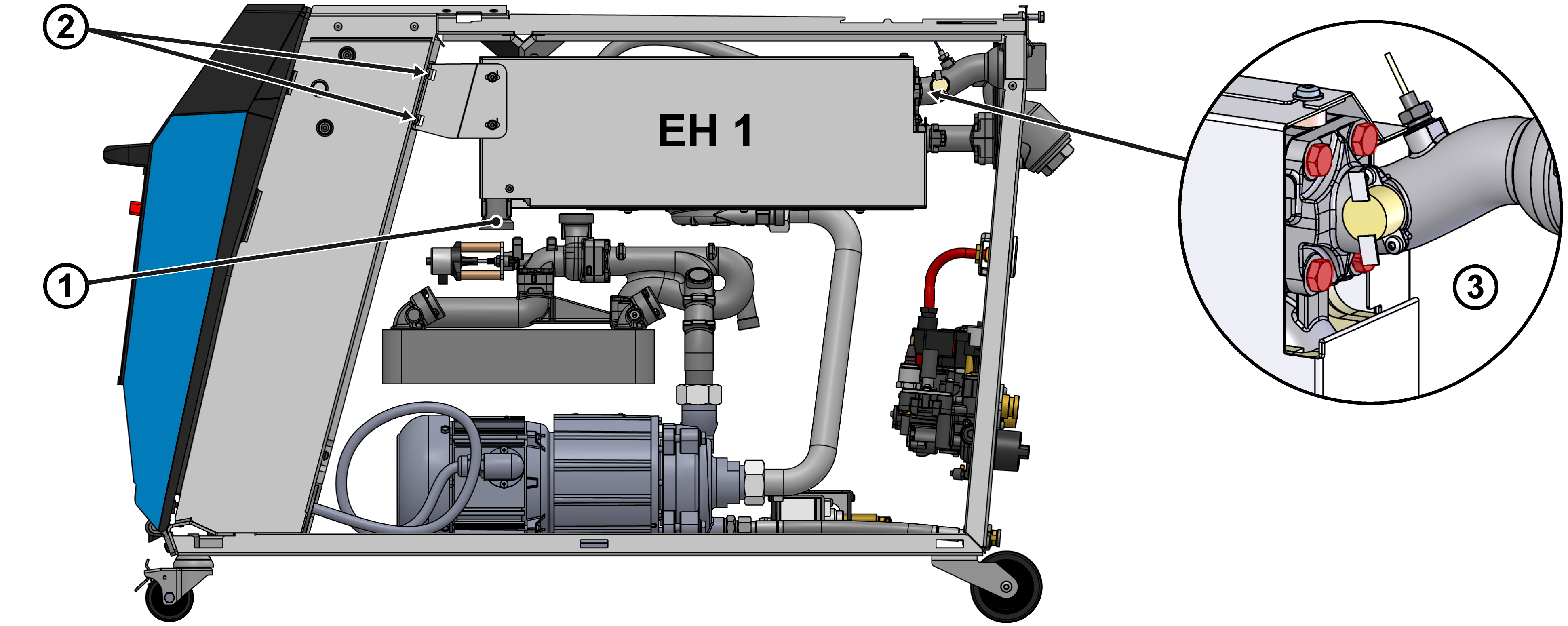

Wymontować moduł grzewczy (EH_1)

  • Usuń przewód węża ① Woda może wydostać się po otwarciu połączeń.
  • Wykręć śruby Torx ② ze wspornika ½ obrotu.
  • Wykręć i wyjmij śruby sześciokątne ③ z kołnierza przyłączeniowego.
  • Wyjmij moduł grzewczy (EH_1) z nasadki dziurki od klucza i odłóż go na bok.

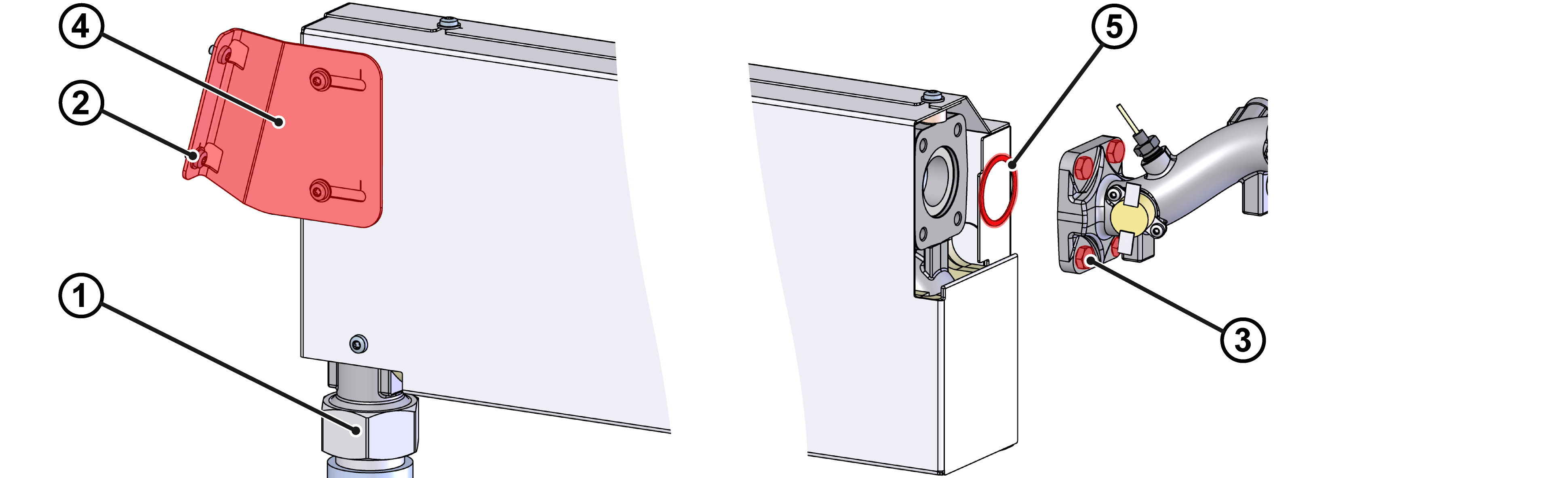

Zainstaluj moduł grzewczy (EH_1)

UWAGA!

Połączenia śrubowe, w szczególności kombinacje stali nierdzewnej/stali nierdzewnej lub stal/stali nierdzewnej, mają tendencję do blokowania się lub blokowania, gdy praca przez długi czas w wysokich temperaturach. Dlatego:

  • Używaj odpowiednich smarów

  • Zdejmij wspornik ④ i przenieś go na nowe Grzanie.
  • Sprawdź uszczelnienie PTFE ⑤ pod kątem zużycia i w razie potrzeby wymień.
  • Włóż uszczelkę PTFE ⑤ do rowka nowego grzania.
  • Podłącz moduł grzewczy (EH_1) do nasadki dziurki od klucza z boku obudowy elektrycznej i ustaw go prawidłowo.
    • Sprawdź, czy uszczelka pasuje do rowka.
  • Zamontować śruby sześciokątne ③ na kołnierzu przyłączeniowym i dokręcić.
  • Dokręcić śruby Torx ② od wspornika.
  • Zamontować i dokręcić przewód węża ①.

Podłącz kabel i drążek na tabliczce znamionowej

  • Umieść przewód grzejny w obudowie elektrycznej.
  • Podłącz złącza X302.X i X303.X do płytki pomiaru mocy ZSM-61:
    • 400/460 V: X302.X, X303.X → A 8.1 (ZSM-61)
    • 220 V: X302.X, X303.X → A 8.1 / A 8.2 (ZSM-61)
  • Złóż przód i zabezpiecz 2x śruby Torx.

Sprawdź szczelność i funkcja

  • Ponownie zainstaluj zewnętrzne połączenia hydrauliczne na Forwarding (OUT) i Rewind (IN).
  • Włączanie urządzenia za pomocą przycisku I/O (), sprawdź szczelność i funkcja urządzenia.
  • Po udanym teście szczelności podgrzej jednostkę sterującą temperaturą do maksymalnej temperatury urządzenia.

Wyłączać i instalować osłony

  • Na ekranie podstawowym stuknij przycisk funkcja  ().
    • Urządzenie ochładza się, aż temperatura będzie niższa niż temperatura chłodzenia. Następnie urządzenie wyłącza się.

  • Wyłączyć wyłącznik główny (QS 1).
  • Ponownie przymocuj pokrywy z urządzenia (→Otwórz urządzenie).
