Połączenia Thermo-6
UWAGA!
Wymagania elektryczne i hydrauliczne muszą być zgodne z informacjami zawartymi w Dane techniczne. Kliknij tutaj, aby uzyskać więcej informacji.
Elektryka
Mieć połączenia elektryczne wykonane przez wykwalifikowanych elektryków pod następującymi warunkami:
- Wykonaj przyłącze elektryczne dopiero po wykonaniu połączeń hydraulicznych.
- Napięcie sieciowe, frekwencja i zabezpieczenie wstępne jednostki kontroli temperatury muszą być zgodne z informacjami na tabliczce znamionowej oraz w danych technicznych, kliknij tutaj
Postępowanie:
- Ustanowienie przyłącze do sieci elektrycznej
- Opcjonalnie podłącz interfejsy danych, sterowanie zewnętrzne i/lub czujniki zewnętrzne, kliknij tutaj
Hydraulika
Posiadać połączenia hydrauliczne wykonane przez wykwalifikowany personel hydrauliczny w następujących warunkach:
- Połączenia śrubowe i przewody elastyczne muszą być zgodne ze specyfikacjami zawartymi w Dane techniczne (odporność na ciśnienie i temperaturę).
- Jeżeli zalecane przyłącze węża nie może być podłączone do zewnętrznego obwodu wymiany ciepła, aby uzyskać najmniejsze straty ciśnienia, należy przeprowadzić redukcję przekroju poprzecznego na zewnętrznym obwodzie wymiany ciepła, a nie na urządzeniu.
- Do wszystkich połączeń śrubowych używaj pasty montażowej, ponieważ mają tendencję do blokowania się (zwłaszcza stali nierdzewnej na stali nierdzewnej).
- Metryczna śruba z gniazdem sześciokątnym M8 do osprzętu i akcesoriów musi być dokręcona z maksymalnym momentem obrotowym 20 Nm.
- Aby optymalnie wykorzystać moc chłodniczą jednostki sterującej temperaturą, należy utrzymywać wylot wody chłodniczej tak krótki, jak to możliwe i bez przeciwciśnienia.
- Zabezpiecz połączenia węży wystarczająco od bezpośredniego kontaktu, aby uniknąć ryzyka poparzenia.
Postępowanie:
- Podłącz osprzęt i akcesoria
- Podłącz wlot i wylot wody chłodniczej
- Połącz przekazywanie i przewijanie do tyłu
- Opcjonalnie podłączyć wejście i wylot wody systemowej, kliknij tutaj
- Opcjonalnie podłącz wejście i wylot sprężonego powietrza, kliknij tutaj

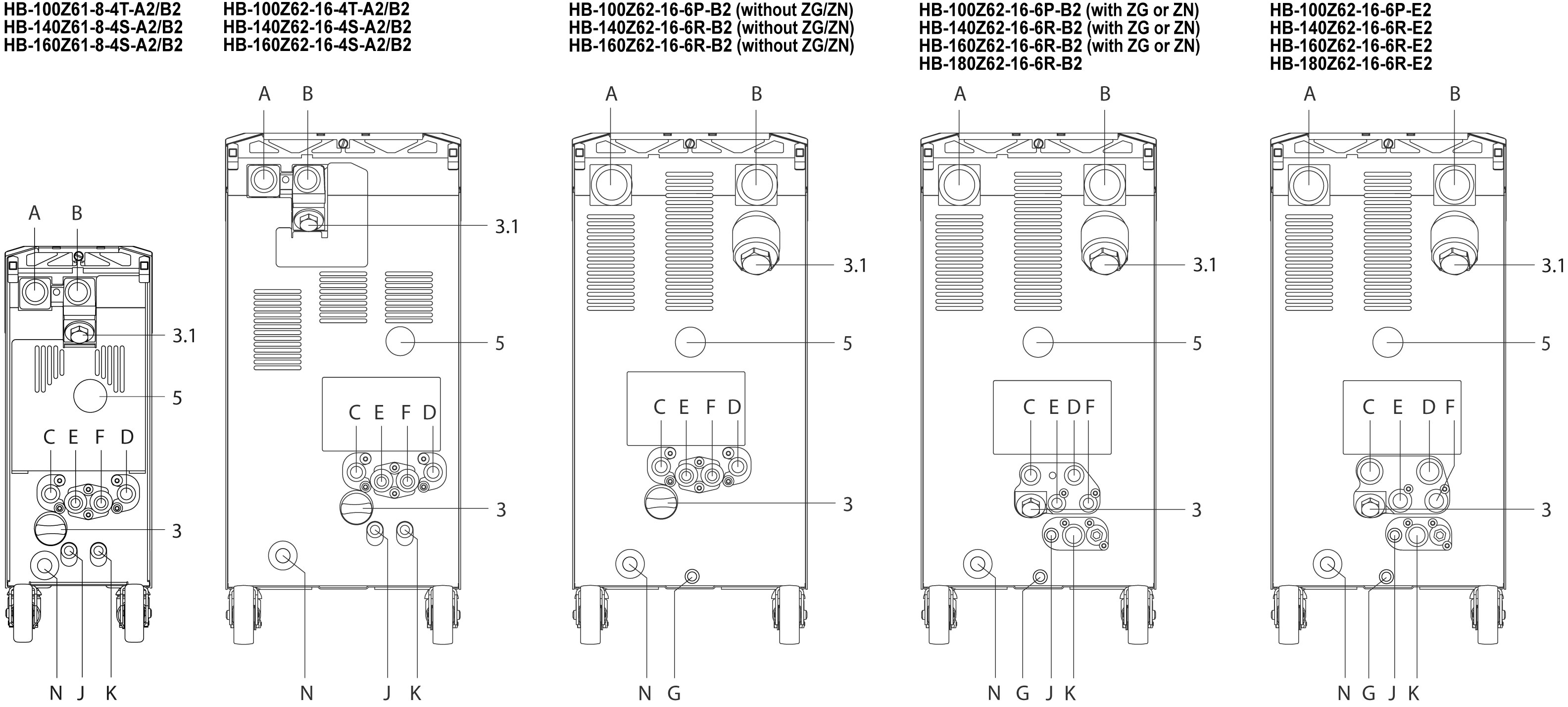

Porty i najważniejsze komponenty z tyłu urządzenia są opisane w następujący sposób:
A | OUT | Wlot |
B | IN | Wylot |
C | Wejście wody chłodzącej | |
D | Wyjście wody chłodzącej | |
5 | Wskaźnik ciśnienia | |
3.1 | Filtr powrotu | |
3 | Filtr wody chłodzącej | |
E | S1 | Wejście wody systemowej * |
F | S2 | Wyjście wody systemowej * |
J | AIR IN | Wejście sprężonego powietrza (ZG) |
K | AIR OUT | Wyjście sprężonego powietrza ** (ZG) |
N | -- | Przyłącze sieciowe |
* Połączenie powinno być używane tylko wtedy, gdy przełączyłeś się na oddzielne połączenia dla wody systemowej. Kliknij tutaj ** Połączenie może być używane tylko wtedy, gdy opróżnianie formy za pomocą sprężonego powietrza jest ustawione na tym wylocie. Kliknij tutaj
