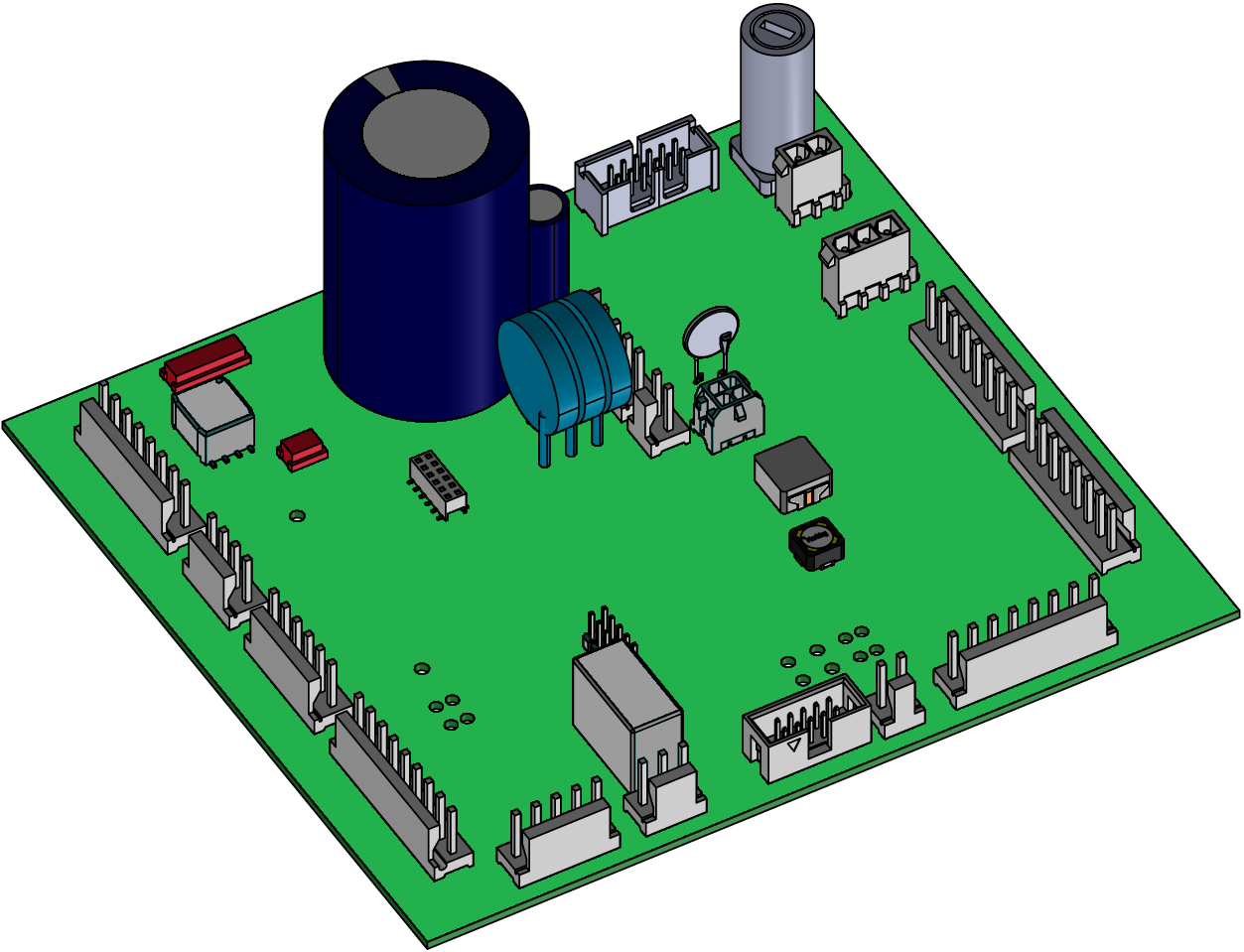

T28499: placa de aparelho GIF-61

propósito

Substituindo a placa do aparelho GIF-61 (A 4)

qualificação

especialistas profissionais

Material

Material necessário

• Chave de fenda Torx tamanho 20

Guia em vídeo

Siga o link do código QR para assistir ao vídeo do YouTube.

Proceder

refrigerar e desligar

• No ecrã básico, toque no botão de função ().
  • O aparelho esfria até que a temperatura seja inferior à temperatura de refrigeração. Em seguida, o aparelho é desligado.

• Desligar o interruptor principal (QS 1), retirar o plugue de alimentação.

Frente aberta

• Abra a porta frontal e dobre a frente completamente para baixo, soltando os dois parafusos Torx.

Substitua a peça de reposição

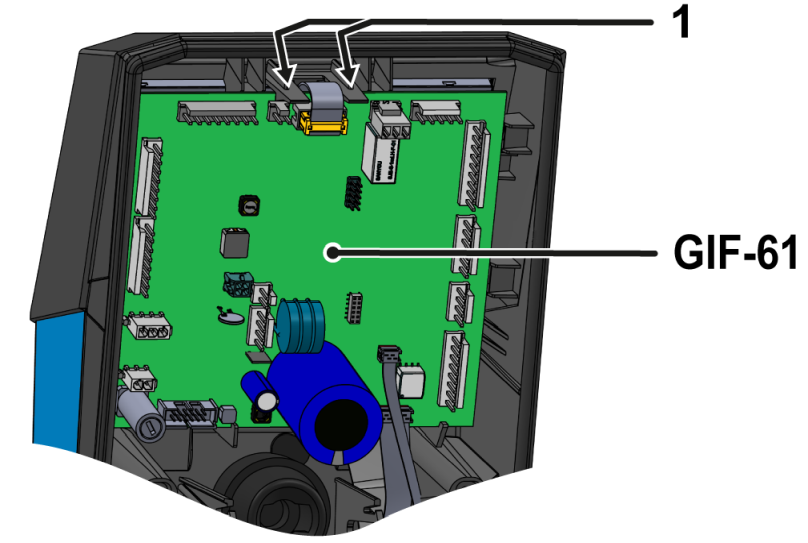

• Remova todos os conectores na placa do aparelho GIF-61.
• Pressione as alças de montagem da placa do aparelho GIF-61 (①) para fora.
  • A placa de circuito agora pode ser retirada.
• Insira a nova placa do aparelho GIF-61 nos recessos apropriados.
  • Verifique se as correias de montagem estão trancadas no lugar (①).
• Conecte os conectores novamente na placa do aparelho GIF-61.
  • Verifique se todos os conectores estão conectados corretamente.

Fechar frente

• Dobre a parte frontal e fixe 2 parafusos Torx.

ligar o aparelho

• Conecte o plugue de alimentação e ligue o interruptor principal (QS 1).

  • O aparelho automaticamente faz a actualização do software, conforme necessário.

NOTA!

Se a configuração estiver incompleta, a mensagem de erro correspondente será exibida na tela. A mensagem de erro pode ser ignorada porque todos os Dados e parâmetros são então redefinidos pelo aparelho.

resetar Dados

• Toque no botão do perfil no ecrã básico.
• Selecione [Perfil do usuário]
• Defina os parâmetros para “suporte alimentício”
• Selecione [Serviço] > [Configuração] > [Reinicialização Completa]
  • O acesso é feito por meio do código "1.2. ”
• Toque no símbolo de redefinição para redefinir todos os Dados.

configurando

• Selecione [Serviço] > [Configuração].
  • O acesso é feito por meio do código "1.2. ”
• Reconfigure o aparelho. Na configuração, siga as informações na placa de identificação do dispositivo. Os seguintes ajustes de parâmetros são necessários:
  • número do aparelho
  • ano de construção
  • temperatura
  • sistema hidráulico
  • tamanho da construção do dispositivo
  • tipo de aquecimento
  • tipo de bomba
  • tipo refrigerador
  • Tensão de linha (U _N)

Calibrar

Calibrar a medição de pressão

• Verifique se o aparelho está sem pressão.
  • O manómetro do aparelho deve indicar 0,0 (±0,3) bar.
• Remova as conexões hidráulicas nas linhas de Encaminhamento e Retrocesso.
• Selecione [Exibir] > [Valores Reais] > [Pressão do sistema] ou [Pressão de entrada].
  • A pressão do sistema deve mostrar 0,0 (±0,1) bar.
• Se houver um desvio de >0,1 bar, os sensores de pressão do dispositivo devem ser verificados. No caso de erros lineares maiores, um desvio geral (deslocamento) do sensor de pressão deve ser corrigido.
  • [Serviço] > [Calibração] > [Pressão] > [Deslocamento 1 do Sensor de pressão] (Pressão do sistema) Ou [Deslocamento do sensor de pressão 2] (Pressão De entrada).

Verifique a medição da pressão

• Selecione [Exibir] > [Valores Reais] > [Pressão do sistema] ou [Pressão de entrada]
  • A pressão do sistema deve mostrar 0,0 (±0,1) bar. Caso contrário, repita a calibração do sensor de pressão.

Calibrar a medição de fluxo

• Instale a linha hidráulica com válvula de corte (por exemplo, testador HB-TP180) entre a conexão de Encaminhamento e Retrocesso.
• Opere o aparelho no modo normal a 40°C por pelo menos 10 minutos.
• Selecione [Serviço] > [Calibração] > [Fluxo] > [Débito offset (interno)].
  • Defina os parâmetros para 5 l/min.
• Fechar a válvula de corte entre a Linha principal e o retorno e aguardar 1 minuto.
• Leia a taxa de débito atual.
• Defina os parâmetros [Compensação de débito (interno)] de acordo com o seguinte cálculo:
  • Novo deslocamento = 5 L/min — 'fluxo de corrente' [débito].
• Abra a válvula de corte novamente.

Verifique a medição de fluxo

• Opere o aparelho no modo normal a 40°C por pelo menos 10 minutos
• Feche a válvula de corte entre a Linha principal e o Retorno
  • A taxa de débito cai para 0 L/min e a mensagem de alarme “Fluxo nulo” é atrasada.
• Reconheça reconhecer alarme e abra a válvula de fechamento.

Verifique a função

• Ligar o aparelho usando o botão I/O (), verificar a estanqueidade e a função do aparelho.
  • Verifique as funções do aparelho (rules para o valor teórico desejado).
• Desligar o aparelho usando o botão I/O ().
  • O aparelho é desligado e, se necessário, é resfriado e sem pressão.
• Desligar o interruptor principal (QS 1).
