T29257: Equipamento adicional_ZF

propósito

Adaptação de equipamento adicional ZF

qualificação

Especialistas

Material

Material necessário

• Chave de fenda Torx, size 20, 30
• Chave de extremidade aberta, tamanho 11
• Chave de fenda cruzada
• Chave Allen, tamanho 5
• Ventilador de ar quente
• Vedação líquida (por exemplo, Loctite 620) ou fita de teflon

Proceder

Refrigerar e esvaziar

• No ecrã básico, toque no botão de função ().
• No ecrã básico, toque no botão de função ().
  • O aparelho esfria e esvazia o molde antes de desligá-lo.

Verifique a pressão e desligue

• Desligar o interruptor principal (QS 1), retirar o plugue de alimentação.

Remova as tampas e abra a frente

• Remova as tampas do aparelho (→Aparelho aberto).
• Abra a porta frontal e dobre a frente completamente para baixo, soltando os dois parafusos Torx.
• Remova toda a tampa superior do duto de ar. Para fazer isso, desparafuse e remova 6 parafusos de montagem.

Instalando o sensor de pressão

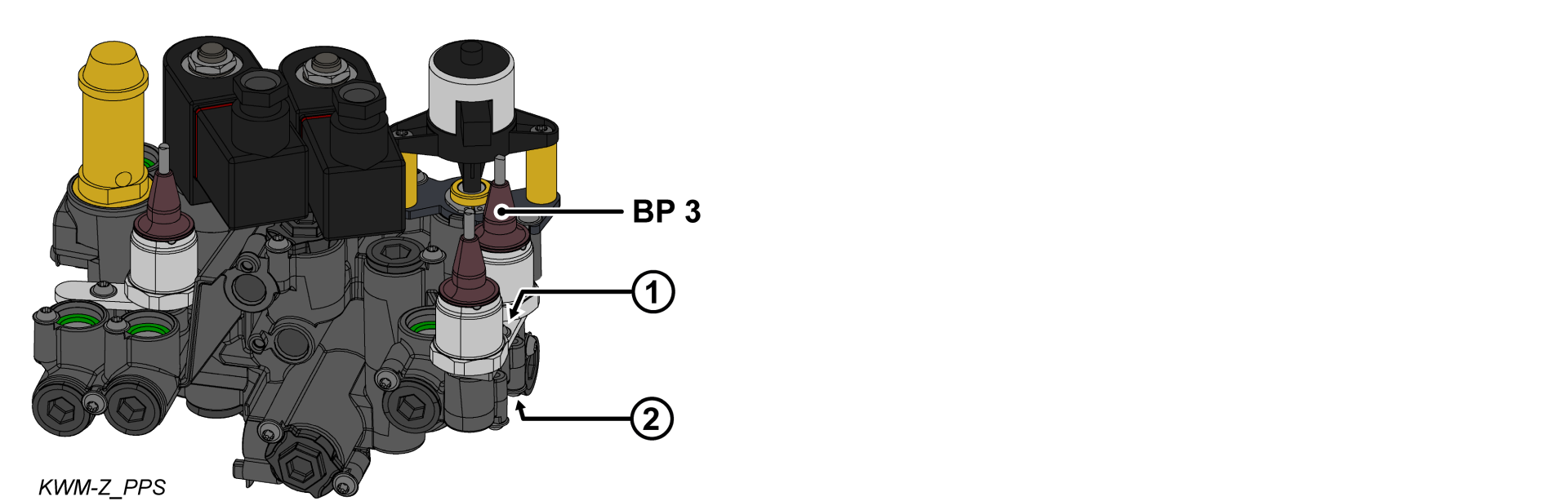

• Remova o suporte (①) do módulo de água de arrefecimento.
• Instale o o-ring no sensor de pressão (BP_3).
• Instale o sensor de pressão (BP_3) e o suporte e fixe-os com um parafuso de montagem.
  • Para o módulo de arrefecimento de água de arrefecimento de plástico (PPS), aperte o parafuso com 2 Nm — não o exceda!

Instale a ligação hidráulica

ATENÇÃO!

As conexões de parafuso são vedadas com selante de rosca e, portanto, demoram a ser liberadas. Caso contrário, existe o perigo de a ligação do parafuso ser danificada (por exemplo, arrancar a cabeça do parafuso). É por isso que:

• Se possível, aqueça previamente o composto adesivo

• Remova o parafuso de vedação no módulo de transferência de calor (WTM).
• Instale uma nova ligação por parafuso (③) com selante de rosca.
• Instale uma nova linha de mangueira DN3 entre o módulo de água de arrefecimento (KWM, ②) e o módulo de transferência de calor (WTM, ③).

• Reinstale a tampa do duto de ar com 6 parafusos de montagem.

Conecte o cabo e cole na placa de identificação

• Direcione e conecte o cabo do sensor de pressão (BP_3) à placa do aparelho GIF-61.
  • BP_3 → X31.3 (GIF-61)
• Dobre a parte frontal e fixe 2 parafusos Torx.

• Coloque novas placas de identificação na parede traseira e no lado interior da porta frontal do aparelho.
• Fechar a porta da frente.

Verifique a calibração

ATENÇÃO — Perigo de calibração incorreta!

A calibração incorreta pode causar mau funcionamento do aparelho. Portanto: verifique a calibração

• Conecte o plugue de alimentação e ligue o interruptor principal (QS 1).
• Verifique se o aparelho está sem pressão. A pressão mostrada pelo manómetro deve ser de 0,0 (+0,3) bar.
• Selecione [Exibir] > [Valores Reais] > [Pressão Do Sistema].
  • A pressão do sistema deve mostrar 0,0 (±0,1) bar.
  • Se o desvio for >0,1 bar, o sensor de pressão deve ser calibrado.

Calibrar o sensor de pressão

No caso de um erro linear maior, os sensores de pressão individuais podem ser calibrados.

• Selecione [Perfil do usuário] e defina-o como “suporte de pensão alimentícia”.
• Selecione [Serviço] > [Calibração] > [Pressão] > [Sensor de pressão Offset 3].
  • Defina o deslocamento adequadamente.
• Repita o processo de verificação.

Verifique a estanqueidade e a função

• Ligar o aparelho usando o botão I/O (), verificar a estanqueidade e a função do aparelho.

Desligar e instalar as tampas

Desligar o aparelho usando o botão I/O ().

• O aparelho é desligado e, se necessário, é resfriado e sem pressão.

• Desligar o interruptor principal (QS 1).
• Reconecte as tampas do aparelho (→Aparelho aberto).
