T29257: Echipament suplimentar_ZF

scop

Retehnologizare echipament suplimentar ZF

calificare

Personal de specialitate

Material

Material necesar

• Șurubelniță Torx, dimensiune 20, 30
• Cheie cu capăt deschis, dimensiune 11
• Șurubelniță încrucișată
• Cheie hexagonală, dimensiune 5
• Suflantă de aer cald
• Sigiliu lichid (de exemplu, Loctite 620) sau bandă de teflon

Procedură

Răcirea și golirea

• Pe ecran de bază, atingeţi butonul de funcţie ().
• Pe ecran de bază, atingeţi butonul funcţie ().
  • Unitatea se răcește și golește matrița înainte de a o opri.

Verificați presiunea și opriți

• Opriți întrerupătorul principal (QS 1), scoateți fișa de alimentare.

Scoateți capacele și deschideți partea frontală

• Scoateți capacele de pe unitate (→Deschideți unitatea).
• Deschideți ușa din față și pliați complet partea din față slăbind cele două șuruburi Torx.
• Scoateți întregul capac superior al conductei de aer. Pentru a face acest lucru, deșurubați și scoateți 6 șuruburi de montare.

Instalarea senzorului de presiune

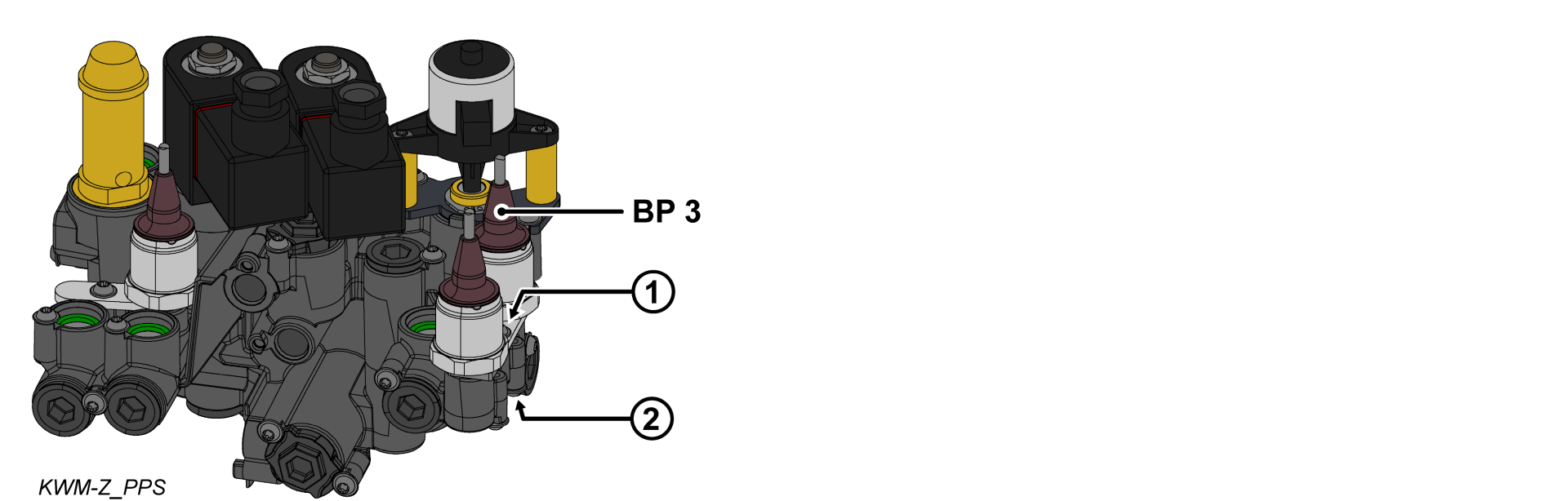

• Scoateți suportul (①) din modulul de apă de răcire.
• Instalați inelul O pe senzorul de presiune (BP_3).
• Instalați senzorul de presiune (BP_3) și suportul și fixați-le cu un șurub de montare.
  • Pentru modulul de apă de răcire din plastic (PPS), strângeți șurubul cu 2 Nm - nu îl depășiți!

Instalați conexiunea hidraulică

ATENȚIE!

Conexiunile cu șurub sunt sigilate cu etanșant pentru filet și, prin urmare, se eliberează lent. În caz contrar, există pericolul ca conexiunea cu șurub să fie deteriorată (de exemplu, ruperea capului șurubului). De aceea:

• Dacă este posibil, încălziți compusul adeziv în prealabil

• Scoateți șurubul de etanșare de pe modulul de transfer de căldură (WTM).
• Instalați o nouă conexiune cu șurub (③) cu etanșant pentru filet.
• Instalați o nouă linie de furtun DN3 între modulul de apă de răcire (KWM, ②) și modulul de transfer de căldură (WTM, ③).

• Reinstalați capacul conductei de aer cu șuruburi de montare 6x.

Conectați cablul și lipiți-l pe placa de tip

• Trasați și conectați cablul de la senzorul de presiune (BP_3) la placa dispozitivului GIF-61.
  • BP_3 → X31.3 (GIF-61)
• Îndoiți partea din față și fixați 2x șuruburi Torx.

• Plasați plăci de tip nou pe peretele din spate și pe partea interioară a ușii din față a dispozitivului.
• Închideți ușa din față.

Verificați calibrarea

ATENȚIE - pericol de calibrare incorectă!

Calibrarea incorectă poate cauza funcționarea defectuoasă a dispozitivului. Prin urmare: verificați calibrarea

• Conectați fișa de alimentare și comutați comutatorul principal (QS 1).
• Asigurați-vă că dispozitivul este depresurizat. Presiunea indicată de manometru trebuie să fie de 0,0 (+0,3) bar.
• Selectaţi [Afişare] > [Valori Reale] > [Presiune Sistem].
  • Presiunea sistemului ar trebui să arate bara de 0,0 (± 0,1).
  • Dacă deviația este > 0,1 bar, senzorul de presiune trebuie calibrat.

Calibrați senzor de presiune

În cazul unei erori liniare mai mari, senzorii individuali de presiune pot fi calibrați.

• Selectaţi [Profil Utilizator] şi setaţi-l la „întreţinere”.
• Selectaţi [Service] > [Calibrare] > [Presiune] > [Senzor De Presiune 3 offset].
  • Setați compensarea în consecință.
• Repetați procesul de verificare.

Verificaţi etanşeitatea şi funcţia

• Porniţi aparatul utilizând butonul I/O (), verificaţi etanşeitatea şi funcţia dispozitivului.

Oprirea și instalarea capacelor

Oprirea aparatului utilizând butonul I/O ().

• Unitatea se oprește și, dacă este necesar, este răcită și fără presiune.

• Opriți întrerupătorul principal (QS 1).
• Re-atașați capacele de la unitate (→Deschideți unitatea).
