цель

Замена платы устройства GIF-61 (A 4)

квалификация

профессиональный персонал

материал

Пос.ИмястатьиТ28499
01

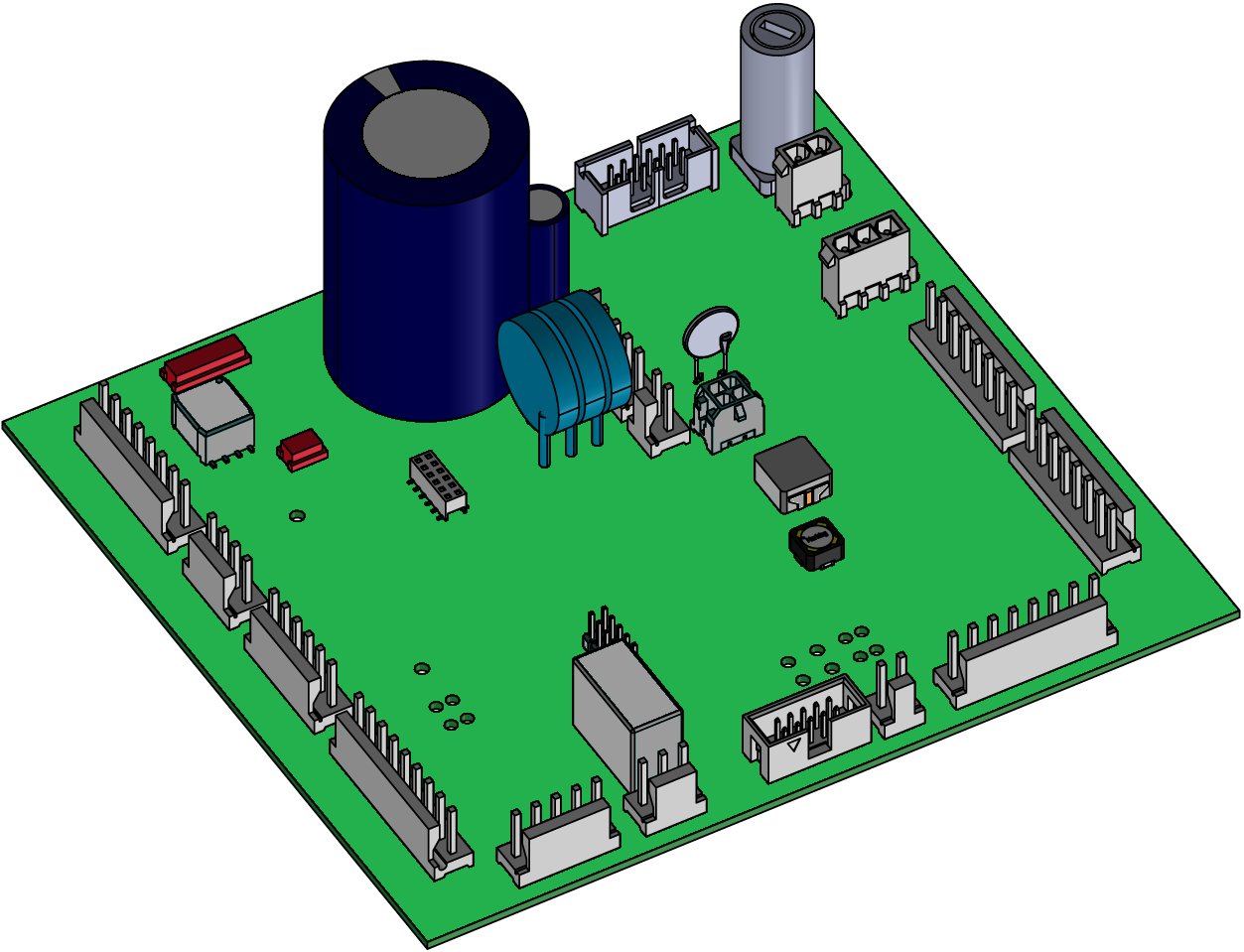

плата устройства GIF-61

T28499-X1

Необходимый материал

  • Отвертка Torx размер 20

Видеогид

Перейдите по ссылке с QR-кодом, чтобы посмотреть видео на YouTube.

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

ОБРАТИТЕ ВНИМАНИЕ!

Данные конфигурации и калибровки хранятся на плате устройства GIF-61 и поэтому при замене теряются.

Охладиться и выключить

  • На базовом экране нажмите функциональную кнопку ().
    • Устройство остывает до тех пор, пока температура не станет ниже температуры охлаждения. Затем устройство отключается.

  • Выключить главный выключатель (QS 1), вытащить штекер питания.

Откройте переднюю часть

  • Откройте переднюю дверь и полностью сложите переднюю дверь вниз, ослабив два винта Torx.

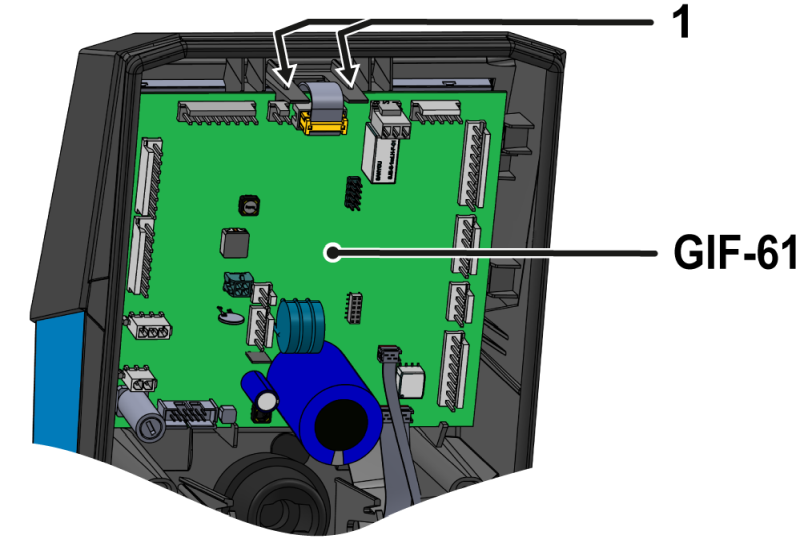

Замените запасную часть

  • Удалите все разъемы на плате устройства GIF-61.
  • Нажмите на крепежные ремни на плату устройства GIF-61 (①) наружу.
    • Теперь печатную плату можно снять.
  • Вставьте новую плату устройства GIF-61 в соответствующие углубления.
    • Проверьте, зафиксированы ли крепежные ремни (①).
  • Подключите разъемы обратно к плате устройства GIF-61.
    • Убедитесь, что все разъемы правильно подключены.

Закрыть переднюю часть

  • Сложите переднюю часть и закрепите 2 винта Torx.

включение устройства

  • Подключите штекер питания и включите главный выключатель (QS 1).
    • Устройство автоматически обновляет программное обеспечение по мере необходимости.

ОБРАТИТЕ ВНИМАНИЕ!

Если конфигурация неполная, на экране появится соответствующее сообщение об ошибке. Сообщение об ошибке можно игнорировать, поскольку все данные и параметры затем обнуляются устройством.

Сбросные данные

  • Нажмите кнопку профиля на базовом экране.
  • Выберите [Профиль пользователя]
  • Установите параметры на «Алименты»
  • Выберите [Сервис] > [Конфигурация] > [Полный сброс]
    • Доступ осуществляется по коду «1.2». »
  • Нажмите символ сброса, чтобы сбросить все данные.

настройка

  • Выберите [сервис] > [Конфигурация].
    • Доступ осуществляется по коду «1.2». »
  • Перенастройте устройство. При настройке следуйте информации, указанной на типовой табличке устройства. Требуются следующие настройки параметров:
    • номер устройства
    • год постройки
    • температура
    • гидравлическая система.
    • размер конструкции устройства
    • тип нагрева
    • тип насоса
    • тип охлаждения
    • Линейное напряжение (U N)

Откалибруйте

Опасно! из-за неправильной калибровки

Неправильная калибровка может привести к сбоям в работе устройства. Вот почему:

  • Проверьте калибровку

Откалибруйте измерение давления

  • Убедитесь, что устройство бесконтактное.
    • Манометр на устройстве должен показывать значение 0,0 (±0,3) бар.
  • Снимите гидравлические соединения на линиях «Перемотка» и «Перемотка назад».
  • Выберите [Дисплей] > [Фактические значения] > [Давление в системе] или [Давление на входе].
    • Давление в системе должно составлять 0,0 (±0,1) бар.
  • Если отклонение составляет >0,1 бар, необходимо проверить датчики давления устройства. В случае больших линейных ошибок необходимо исправить общее отклонение (смещение) от датчика давления.
    • [Сервисное обслуживание] > [Калибровка] > [Давление] > [Датчик давления 1 — смещение 1] (Давление в системе) или [Датчик давления 2 — смещение] (Давление на входе).

Проверьте измерение давления

  • Выберите [Дисплей] > [Фактические значения] > [Давление в системе] или [Давление на входе]
    • Давление в системе должно составлять 0,0 (±0,1) бар. Если нет, повторите калибровку датчика давления.

Откалибруйте измерение расхода

  • Установите гидравлическую линию с запорным клапаном (например, тестер HB-TP180) между соединениями Forwarding и Rewind.
  • Эксплуатируйте устройство в нормальный режим работы при температуре 40°C в течение не менее 10 минут.
  • Выберите [Сервис] > [Калибровка] > [Расход] > [Смещение расхода (внутренний)]
    • Установите параметры на 5 л/мин.
  • Закройте запорный клапан между Форвардингом и обратным клапаном и подождите 1 минуту.
  • Прочитайте текущий расход.
  • Задайте параметры [смещение потока (внутреннее)] в соответствии со следующим расчетом:
    • Новое смещение = 5 л/мин — «текущий расход» [расход].
  • Снова откройте запорный клапан.

Проверьте измерение расхода

  • Работайте с устройством в нормальный режим работы при температуре 40°C в течение не менее 10 минут
  • Закройте запорный клапан между режимами «Перемотка» и «Перемотка назад»
    • Скорость потока падает до 0 л/мин, а аварийное сообщение «Нулевой расход» задерживается.
  • Подтвердите сигнал тревоги и откройте запорный клапан.

Проверьте функции

  • включите устройство с помощью кнопки ввода-вывода (), проверьте герметичность и функции устройства.
    • Проверьте функции устройства (правила, определяющие желаемое целевое значение).
  • Выключить устройство с помощью кнопки ввода-вывода ().
    • Устройство отключается и, при необходимости, охлаждается и находится под давлением.
  • Выключить главный выключатель (QS 1).
