C8842: Защитное отключение через сигнализацию и внешняя система управления
описание
В этой версии устройство оснащено дополнительным реле (KA 19), которое можно использовать для безопасного выключения устройства. Для работы на реле (KA 19) должно подаваться внешнее напряжение 24 В постоянного тока. Если внешнее напряжение 24 В постоянного тока прерывается, реле (KA 19) отключается и выключает устройство через беспотенциальный контакт.
настройка параметров изменения
В этой версии требуется следующая настройка в главном меню в меню [Настройки] > [Разное]:
- параметры [Безопасное отключение по доб. [Contact]
→ включение функции с помощью ползунка (). - Установите для параметров [температура опорожнения формы] значение «90°C».
ОБРАТИТЕ ВНИМАНИЕ!
Безопасны ли параметры []. -OFF по доб. Контакт] включен, остальные функции внешнего управления (целевое значение переключения 1 или 2) деактивируются через беспотенциальный контакт.

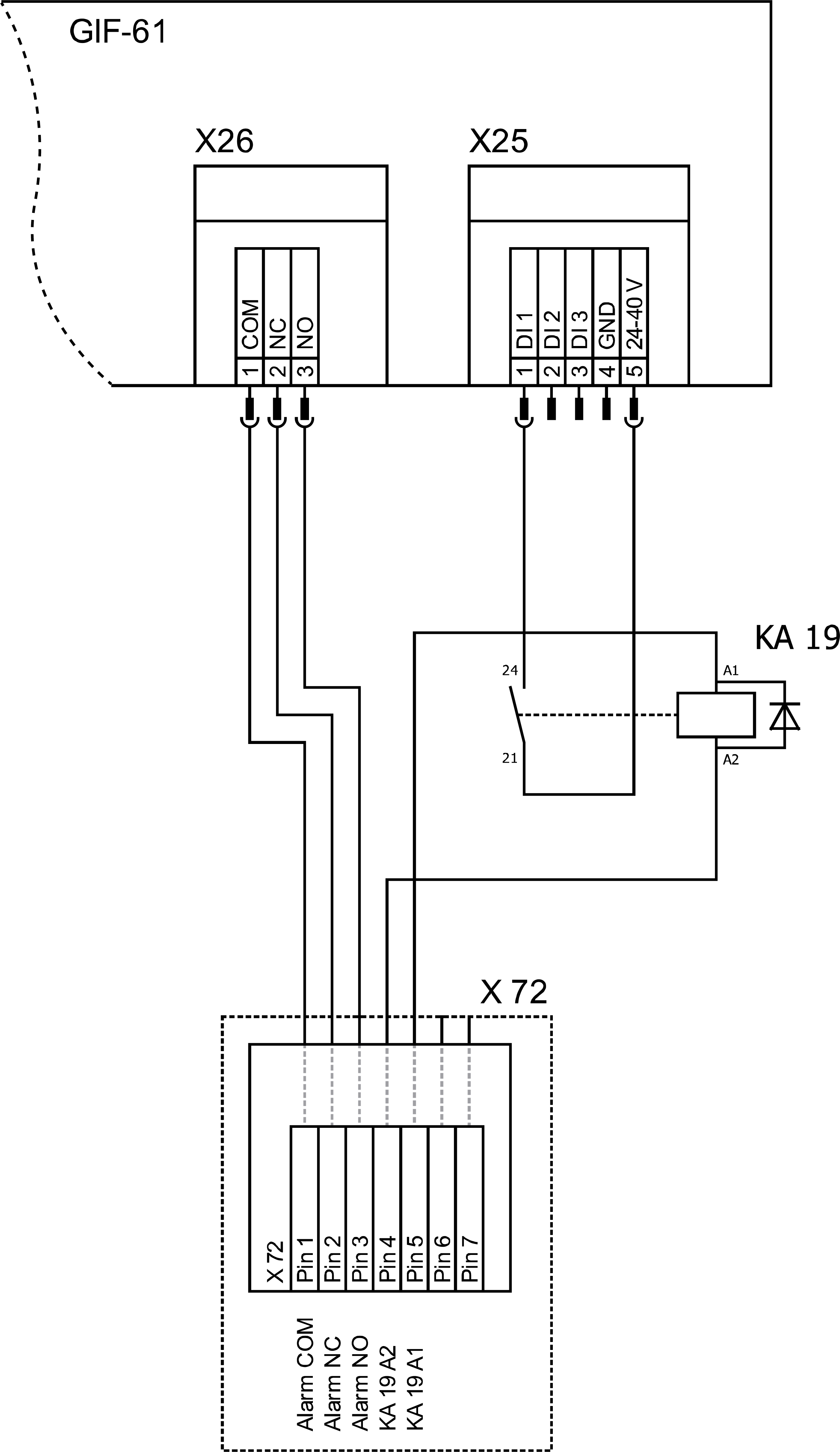

Изменения в электрическую схему (выдержка)
Внесение изменений в расположение компонентов
Изменения в условных обозначениях
аббревиатура | имя | Исполнение |
---|---|---|
KA19 | Защитное запорное реле |
