účel

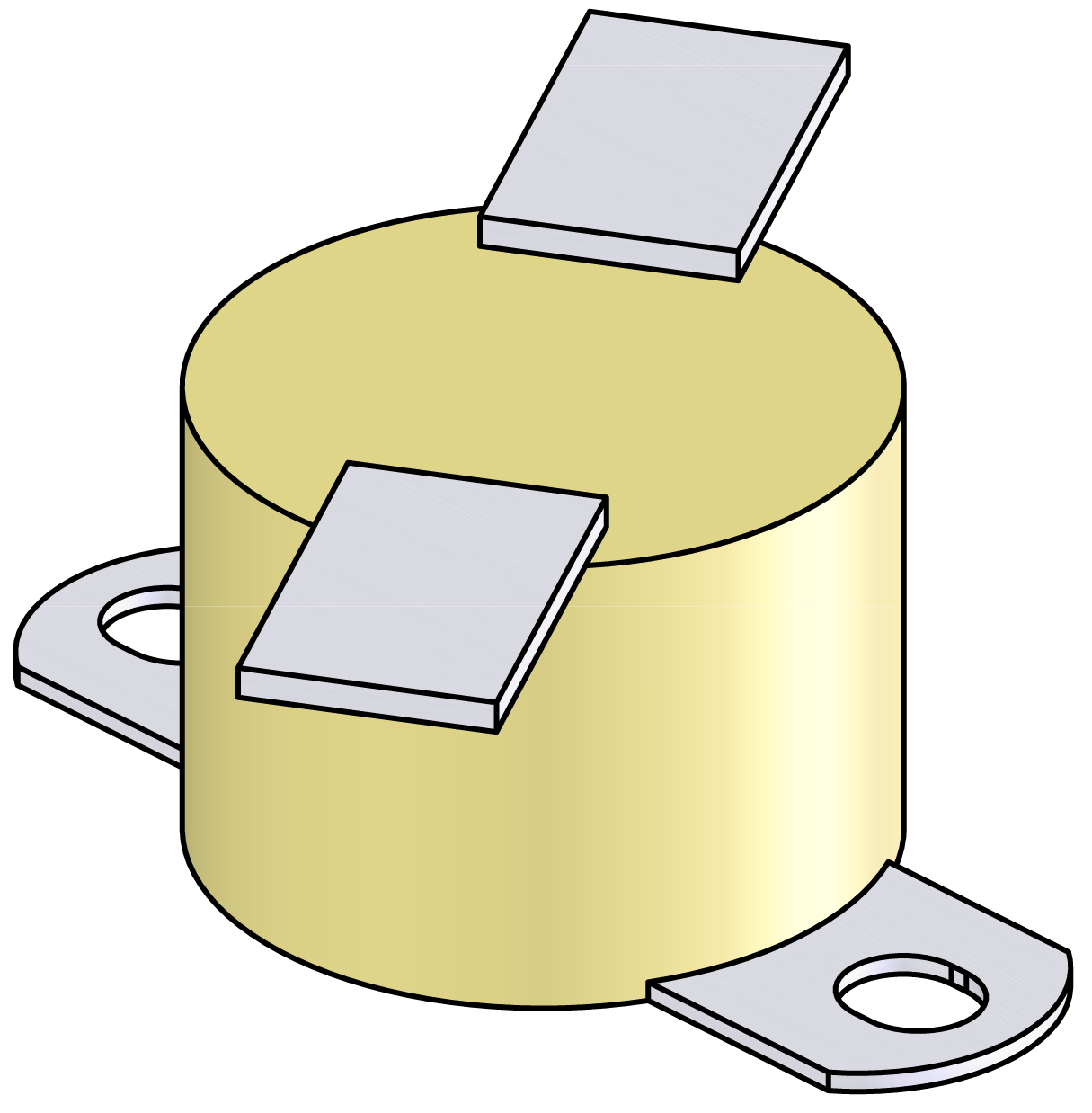

Výmena termostatu (ST 1)

kvalifikácia

odborný personál

Materiál

Poz.OznačenieT28825T28824T28823Cesta T29570
01Termostat 115°C1---
01Termostat 155°C-1--
01Termostat 170°C--1-
01Termostat 190°C---1

Požadovaný materiál

  • Skrutkovač Torx veľkosť 20
  • Skrutkovač Torx veľkosť 10
  • Mazivo (zabraňuje uviaznutiu kombinácií z nehrdzavejúcej ocele)

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

Vypnúť a odstrániť kryty

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    • Zariadenie sa ochladzuje, kým teplota nie je nižšia ako ochladzovacia teplota. Potom sa zariadenie vypne.

  • Vypnúť hlavný vypínač (QS 1), vytiahnite zástrčku.
  • Odstráňte kryty zo zariadenia (→Otvorte zariadenie).

Vymeňte náhradný diel

  • Odstráňte upevňovacie skrutky termostatu (ST_1).
  • Odstráňte plochú zástrčku kábla termostatu z termostatu.

POZOR!

Skrutkové spoje, najmä kombinácie nehrdzavejúcej ocele/nehrdzavejúcej ocele alebo ocele/nehrdzavejúcej ocele, majú tendenciu uviaznuť alebo uviaznuť pri dlhodobej prevádzke pri vysokých teplotách. To je dôvod, prečo:

  • Používajte vhodné mazivá

  • Nainštalujte plochú zástrčku kábla termostatu na nový termostat (ST_1).

POZOR!

Pre spoľahlivú funkciu je dôležité zabezpečiť dokonalý tepelný kontaktný povrch medzi termostatom a povrchom.

  • Nainštalujte nový termostat (ST_1) a zaistite ho montážnymi skrutkami.
    • Uistite sa, že termostat je v pevnom a úplnom kontakte s povrchom.

Nainštalujte kryty

Kontrola funkcie

  • Pripojte napájaciu zástrčku a zapnite hlavný vypínač (QS 1).
  • Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.
  • Vypnúť zariadenie pomocou tlačidla I/O ().
    • Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
  • Vypnúť hlavný vypínač (QS 1), vytiahnite zástrčku.
