Odolnosť (vrátane vonkajšieho okruhu prenosu tepla)
G3/4
20 bar, 120 °C
G3/4
20 bar, 160 °C
G3/4
20 bar, 180 °C
chladiaca voda
Tlak
Závit
Odolnosť
2–5 bar
G3/8
10 bar, 100 °C
Samostatný systém vody
Tlak
Závit
Odolnosť
2–5 bar
G1/4
10 bar, 100 °C
stlačený vzduch (prídavné vybavenie ZG)
Tlak
Závit
Odolnosť
2–8 bar *
G1/4
10 bar, 100 °C
* Vyprázdňovanie foriem je efektívnejšie s vyšším stlačeným vzduchom
Elektrické údaje
Prúdový chránič
Odporúčame použiť prúdový chránič typu B (RCD), pretože jednotky regulácie teploty sú vybavené frekvenčným meničom. RCD typu A nie sú vhodné. Zvodový prúd je max. 5 mA na zariadenie.

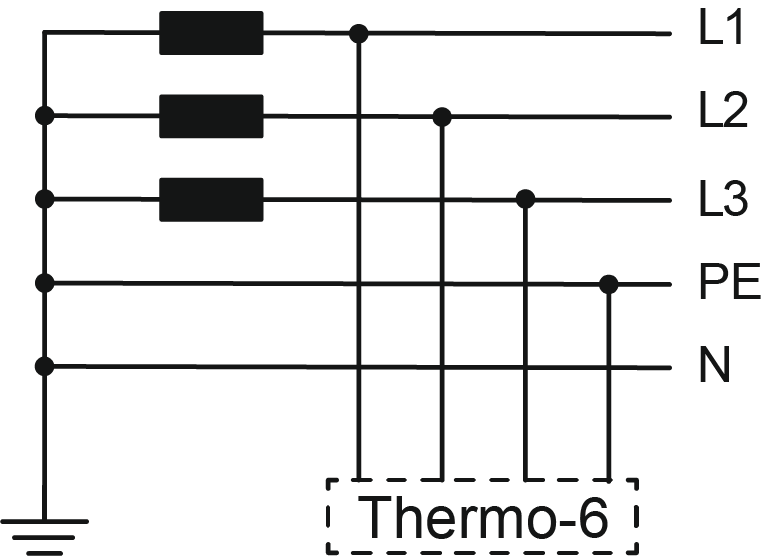

Systém TN (sieť s uzemneným ochranným vodičom) je v Európe bežný. Zariadenie je možné pripojiť a prevádzkovať s týmto sieťovým systémom bez akýchkoľvek opatrení.
High-Leg-Delta-System
Systém delta s vysokými nohami, v ktorom je stred uzemnený medzi dvoma fázami, je bežný v Ázii a Severnej Amerike. Počnúc verziou softvéru SW61-1_2401 môže byť zariadenie pripojené a prevádzkované k tomuto sieťovému systému bez akýchkoľvek opatrení.
Corner-Grounded-Delta-System
Rohový delta systém, v ktorom je uzemnená jedna fáza, je bežný v Ázii a Severnej Amerike. Počnúc verziou softvéru SW61-1_2401 môže byť zariadenie pripojené a prevádzkované k tomuto sieťovému systému bez akýchkoľvek opatrení.

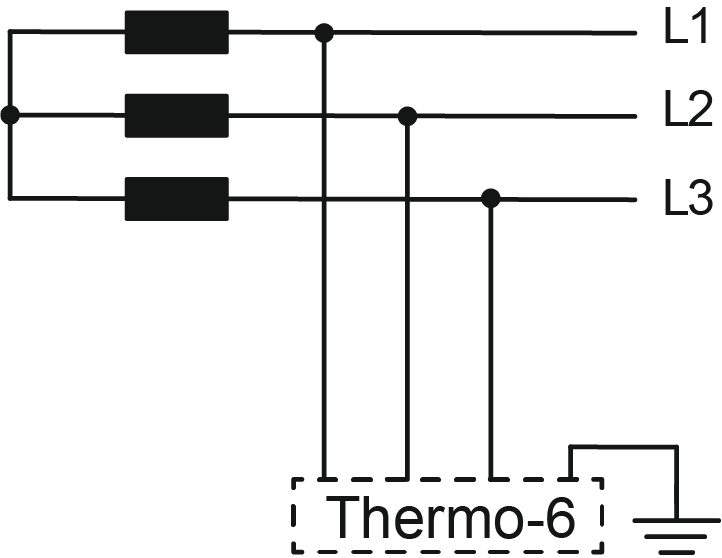

IT-System
V IT systéme, kde nie je žiadne galvanické spojenie medzi aktívnymi vodičmi a uzemnenýmičasťami, sú potrebné opatrenia:
Po pripojení k IT systému odstráňte IT skrutku na vstupe frekvenčného meniča (obr.). V opačnom prípade môžu zvodové prúdy frekvenčného meniča spustiť istič zvyškového prúdu.
Prevádzka bez IT skrutiek nepredstavuje žiadne bezpečnostné riziko, ale emisie rušenia EMC sa môžu zvýšiť. Dodržiavanie limitov EMC je zodpovednosťou prevádzkovateľa.
Ohrievací výkon
Topenie je platné pri menovitom napätí (400 V, 460 V alebo 210 V) a mení sa maximálne o ± 10% v rámci špecifikovaného rozsahu napätia.
Sieťové napätie
pozri typový štítok na zariadení
predradená poistka
pozri typový štítok na zariadení
Menovitý skratový prúd
6 kA
kategória prepätia
II
stupeň znečistenia
2
DRUH krytia
IP 44
