Zahteve za voda v hladilnem krogu se lahko razlikujejo od zahtev v sistemskem vezju. Ena od rešitev je, da sistemsko vezje napolnite ne s hladilna voda, temveč z obdelanim Wasserjem preko ločenega priključka za sistemsko vodo. Če je potrebno, se lahko skupni priključek za hladilna voda in sistemsko vodo pretvori v ločene povezave. Na ta način se lahko izpolnijo ustrezne zahteve za oba vodna kroga .

Potrebna oprema:

  • Torx izvijač

  • reži izvijač

  • Mast za montažo za O-obroč (npr. Silikonska mast)

ravnanje

OPOMBA!

Pred namestitvijo namažite O-obroče na reverzibilnem zatiču in priključnem zatiču z ustrezno montažno maščobo. To olajša namestitev, preprečuje poškodbe in podaljša življenjsko dobo O-obročev.

Eksplodiran pogled na povezavo:

Vhod za hladilna voda in sistemsko vodo

  1. Odstranite vijake (①) z izvijačem Torx in odstranite pritrdilne nosilce.
  2. Izvijač z režami vstavite v utor priključnega zatiča (②) in ga odstranite z ročico.
  3. Ročno odstranite reverzibilni stožec (③), obrnite za 180° in znova vstavite.
  4. Znova namestite priključni zatič (②).
  5. Namestite montažni nosilec in privijte vijake (①) z izvijačem Torx.

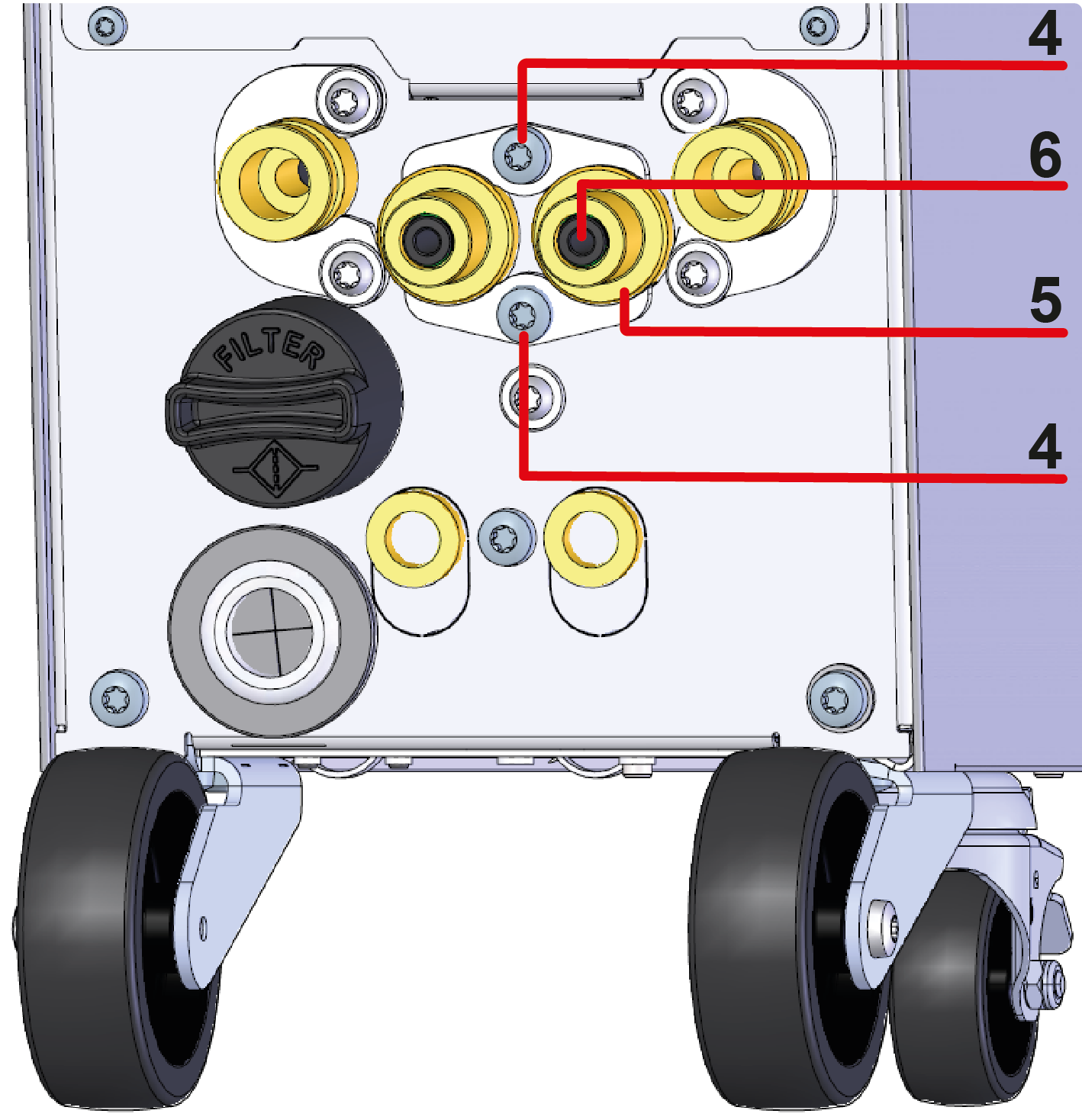

Izhod za hladilna voda in sistemsko vodo

  1. Odstranite vijake (④) z izvijačem Torx in odstranite pritrdilne nosilce.
  2. Izvijač z ravno glavo vstavite v utor priključnega zatiča (⑤) in ga odstranite z ročico.
  3. Ročno odstranite reverzibilni stožec (⑥), ga obrnite za 180° in ga vrnite nazaj
  4. Znova namestite priključni zatič (⑤).
  5. Namestite montažni nosilec in privijte vijake (④) z izvijačem Torx.
