svrha

Zamena linearnog stepper motor (M 4)

kvalifikacija

stručno osoblje

Materijal

Pos.OznakaArtikalT28867

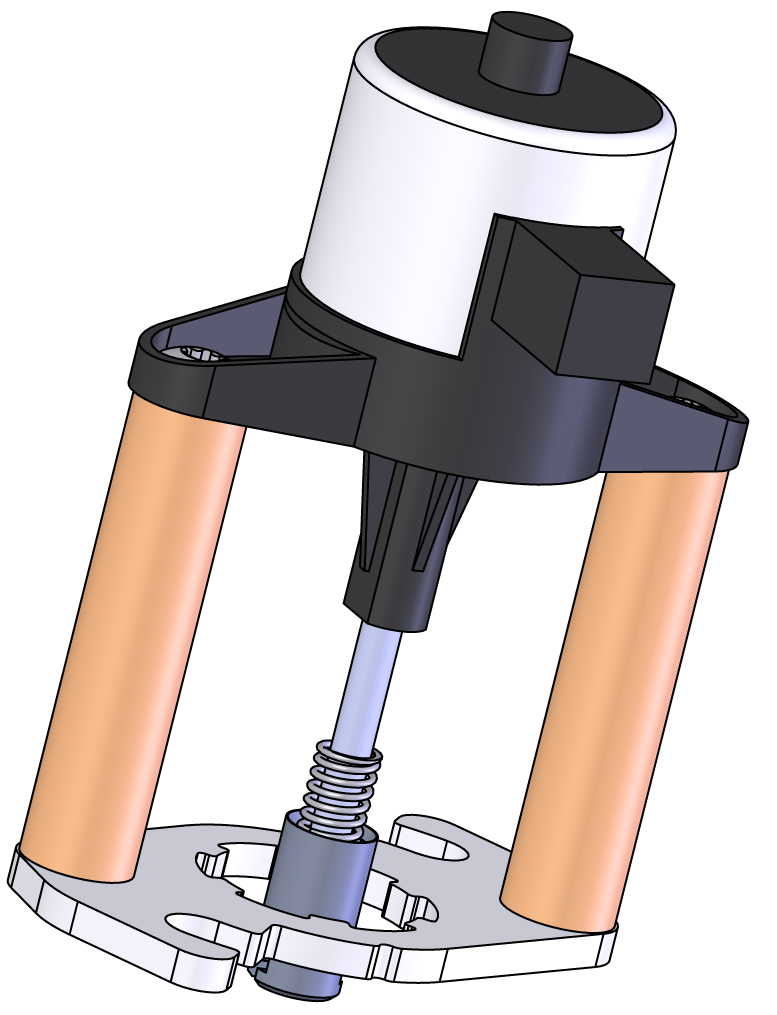

01linearni stepper motor sa nosačemT288671

Potreban materijal

  • otvoreni ključ, veličina 10

Nastavite

PAŽNJA!

Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:

Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.

Hladjenje i pražnjenje

  • Na glavnom ekranu dodirnite funkcijsko dugme ().
  • Na glavnom ekranu dodirnite funkcijsko dugme ().
    • Jedinica se hladi i prazni kalup pre nego što ga isključi.

Isključite i uklonite poklopce

  • Isključite glavni prekidač (QS 1), izvucite glavni prekidač.
  • Uklonite poklopce sa jedinica (→Otvori jedinica).

Zamenite rezervni deo

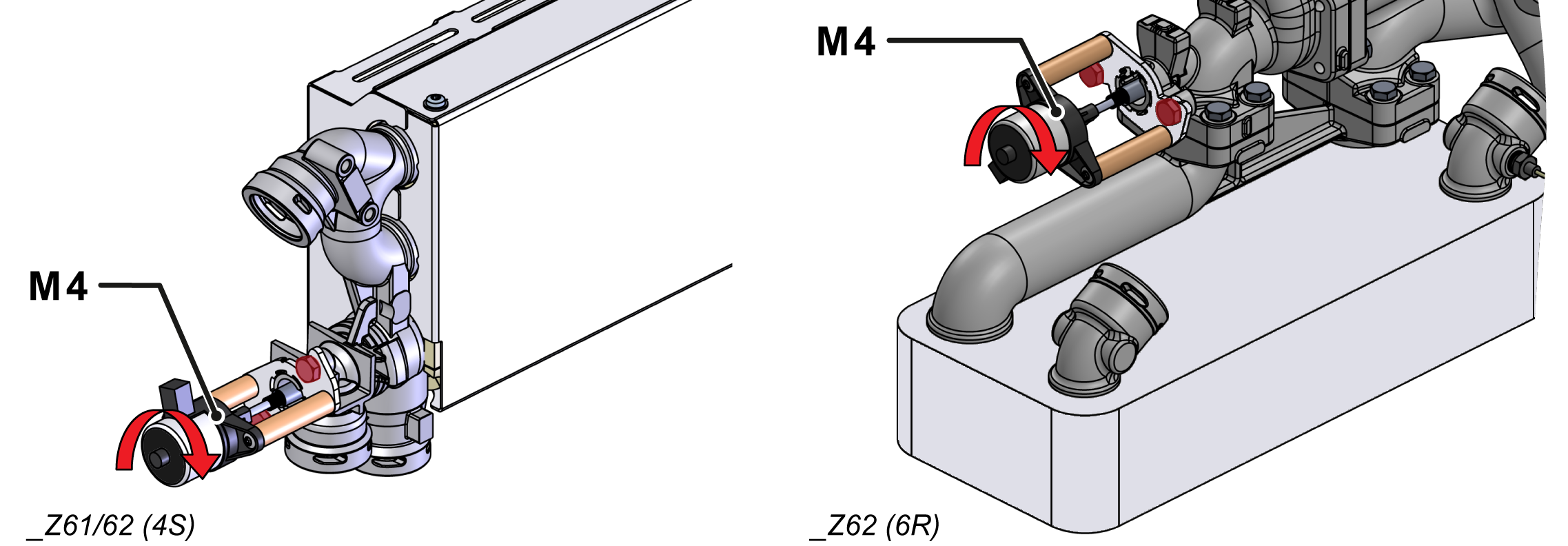

  • Uklonite ventil za Hladjenje (M_4 stepper motor).
    • Uklonite kabal na stepper motor motoru
    • Uklonite zavrtnje za pričvršćivanje sa stepper motor na Kućište 2k
    • Okrenite stepper motor, izvucite ga malo i pomerite ga iz spojnice
  • Instalirajte novi ventil za Hladjenje (stepper motor M_4).
    • Vozite u kvačilo i pretvorite ga u krajnji položaj
    • Fik 2 vijka za montažu
    • Povežite kabal na stepper motor

Proverite funkciju

  • Povežite utikač za napajanje i uključite glavni prekidač (QS 1).
  • Izaberite [Korisnički Profil] i podesite ga na „održavanje“.
  • Izaberite [Servis] > [Parametar] > [Stepper Motori] > [Pozicioniranje KV2]
  • Podesite vrednost i proverite da li se stepper motor, uključujući klip, kreće ili ne:
    • 0% = ventil zatvoren
    • 100% = ventil otvoren
  • Uključite jedinica pomoću dugmeta I/O (), proverite nepropusnost i funkciju jedinica.

Isključite i instalirajte poklopce

  • Isključite jedinica pomoću dugmeta I/O ().
    • Jedinica se isključuje i, ako je potrebno, hladi i smanjuje pritisak.
  • Isključite glavni prekidač (QS 1).
  • Ponovo pričvrstite poklopce sa jedinica (→Otvori jedinica).
