T29197-Ks, T29344-Ks: Grejanje 8+16kV (4T/4S)

svrha

Zamena Grejanje (EH 1)

kvalifikacija

stručno osoblje

Materijal

Potreban materijal

• Tork odvijač, veličina 20, 30
• otvoreni ključ, veličina 10
• zaptivač navoja (npr. Loctite 620 tečni zaptivač)
• Mast za montažu o prsten (npr. Silikonska mast)

Nastavite

Hladjenje i pražnjenje

• Na glavnom ekranu dodirnite funkcijsko dugme ().
• Na glavnom ekranu dodirnite funkcijsko dugme ().
  • Jedinica se hladi i prazni kalup pre nego što ga isključi.

Proverite pritisak

• Izaberite [Prikaz] > [Stvarne Vrednosti] > [Pritisak Sistema].
  • Pritisak sistema mora ekran 0,0 (± 0,1) bar.
• Pritisak prikazan manometar mora biti 0,0 (+0,3) bar.

Isključite i uklonite veze

• Isključite glavni prekidač (QS 1), izvucite glavni prekidač.
• Sve spoljne hidraulične veze na Glavni vod (OUT) i Povratni vod (IN).
• Za jedinice sa serijski broj do 2413-nnn: Uklonite srednji adapter.
  • Za napomenu o montaži/demontaži pogledajte video http://hb.click/6-SC-T29041

Uklonite poklopce i otvorite prednji

• Uklonite poklopce sa jedinica (→Otvori jedinica).
• Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Tork vijka.
• Uklonite ceo gornji poklopac vazdušnog kanala. Da biste to uradili, odvrnite i uklonite 6 vijaka za pričvršćivanje.

Isključite kabal i uklonite cevi

• Isključite konektor Ks302.Ks i/ili Ks303.Ks sa ploče za merenje snage ZSM-61.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Potpuno uklonite Grejanje kabal.

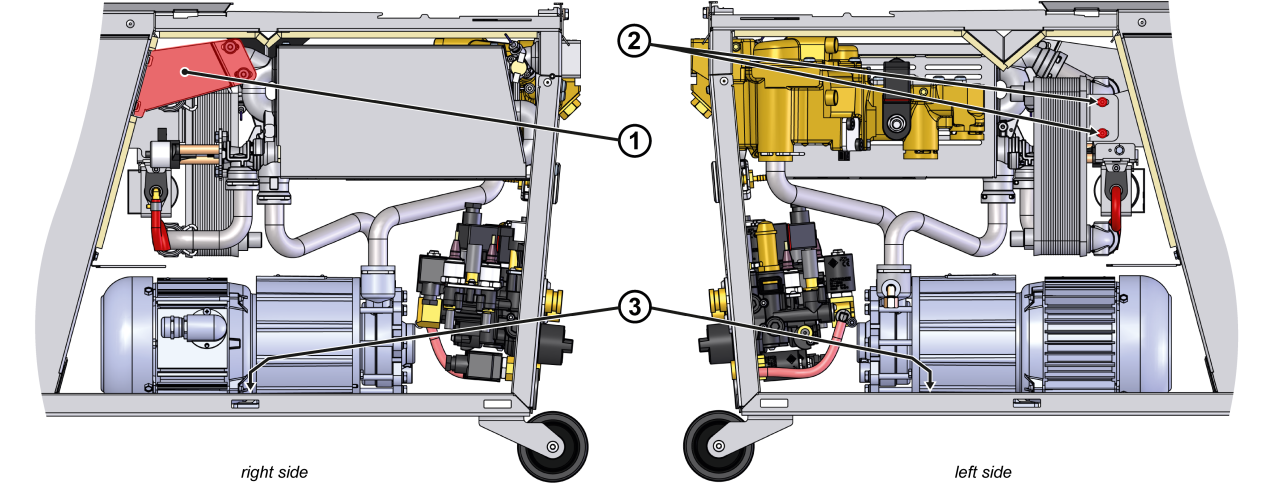

• Uklonite sve cevi. Voda može da pobegne kada se otvore veze. Da biste olakšali uklanjanje cevi i grejanje, moraju se izvršiti sledeći koraci:
  • Uklonite nosač ①
  • Uklonite hladnjak i Pumpa zavrtnje ②, ③.
  • Uklonite montažne klipove (podeljene igle) iz priključaka cevi.

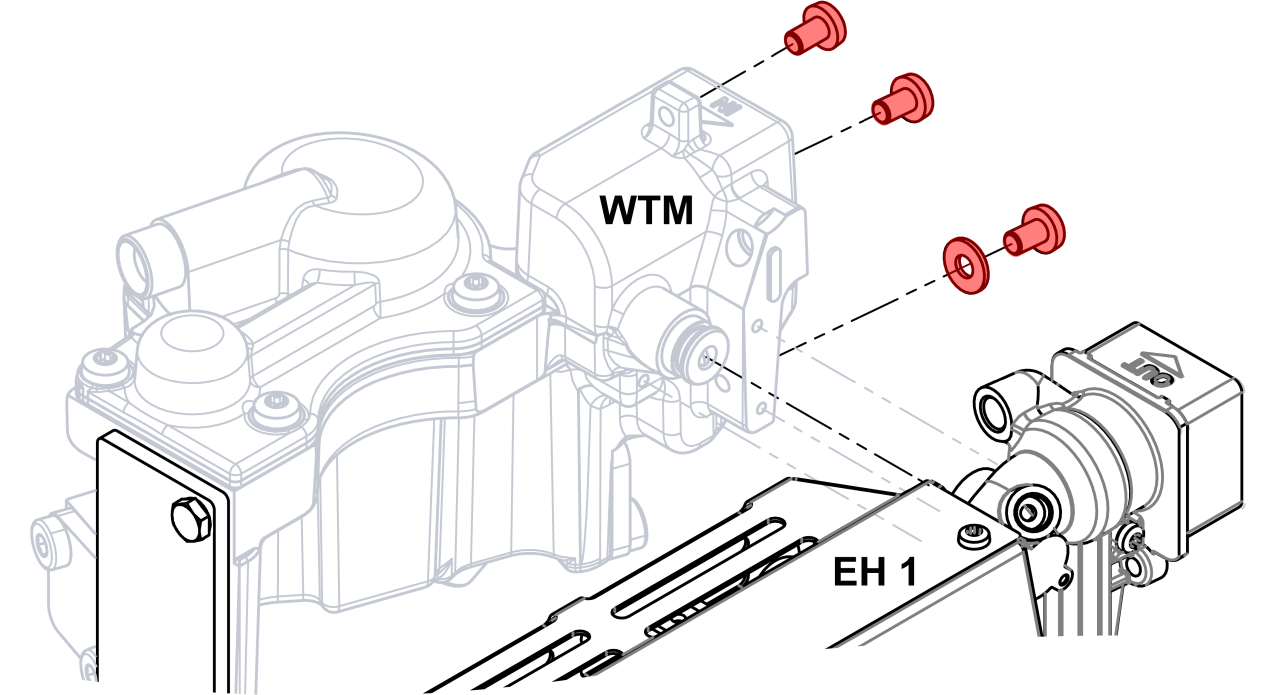

Uklonite modul za prenos toplote (WTM)

• Uklonite prenos toplote modul za montažu zavrtnje na zadnjem zidu uređaja.
• Proširite modul za prenos toplote bočno i ostavite po strani.

Uklonite modul Grejanje (EH_1)

• Uklonite grejanje modul za montiranje zavrtnje na zadnjem zidu uređaja.
• Proširite modul Grejanje i ostavite ga na stranu.

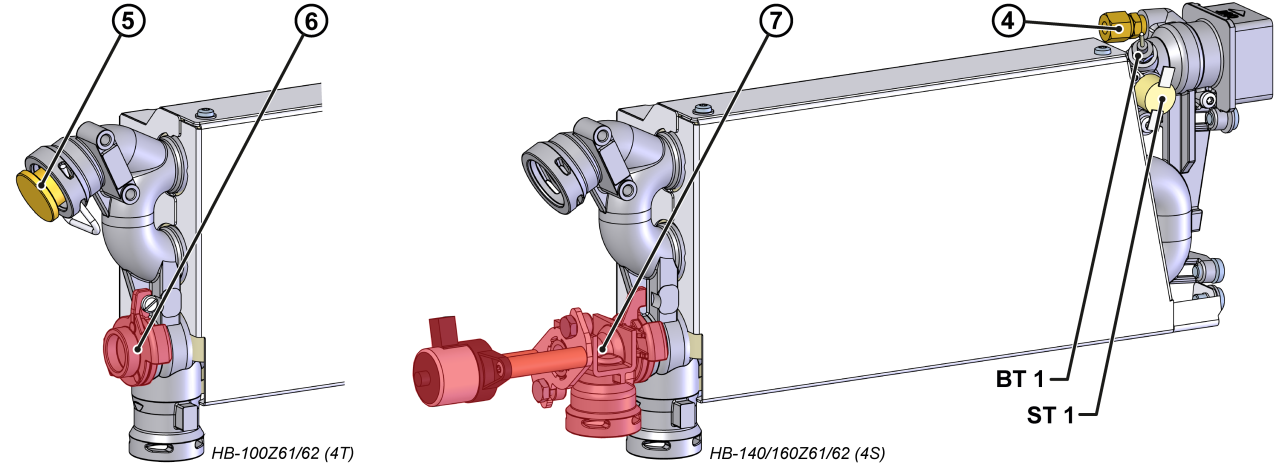

• Uklonite senzor temperature (BT_1) i termostat (ST_1) i prebacite ih na novi grejanje.
  • Uverite se da je termostat čvrsto pričvršćen za površinu.
• Instalirajte isporučeni vijčani priključak na novo grejanje pomoću zaptivača navoja ④
  • bez dodatne opreme_ZG: T15568
  • sa dodatnom opremom_ZG: T21203
    • Nepotrebni vijci se mogu odbaciti.
• Prenesite komponente specifične za uređaj.
  • HB-100Z61/62: Uklonite zaptivni čep sa montažnim nosačem ⑤ i Poklopac sa montažnim vijkom ⑥ i prebacite ih na novo grejanje.
  • HB-140/160Z61/62: Uklonite linearni stepper motor sa Kućište i klipom i prebacite ga na novo grejanje ⑦.

Instalirajte modul Grejanje (EH_1) i modul za prenos toplote (WTM)

PAŽNJA!

Vijčani spojevi, posebno kombinacije inok čelika/nerđajućeg inok ili čelika/nerđajućeg inok, imaju tendenciju da se zaglave ili zaglave kada dugo rade na visokim temperaturama. Zato:

• Koristite odgovarajuća maziva

• Stavite modul Grejanje u položaj.
• Instalirajte i zategnite vijke za pričvršćivanje na poleđini uređaja.
• Postavite modul za prenos toplote i gurnite ga u stranu.
• Instalirajte i zategnite vijke za pričvršćivanje na poleđini uređaja.

Instaliranje cevi

BELEŠKA!

Pre ugradnje podmažite O-prstenove odgovarajućom mašću za montažu. Ovo olakšava instalaciju, sprečava oštećenja i povećava životni vek O-prstenova.

• Proverite O-prstenove za habanje i zamenite ih ako je potrebno.
• Instalirajte cevovod.
• Instalirajte montažne snimke (podeljene igle) na cevne veze.
• Zategnite hladnjak i Pumpa vijke ②, ③.
• Instalirajte nosač ①

Povežite kabal i štap na Tip ploče

• Usmjerite grejni kabal duž kabal svežnja u električno Kućište.
• Povežite Ks302.Ks i/ili Ks303.Ks konektor na ploču za merenje snage ZSM-61.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Sklopite prednji i obezbedite 2k Tork zavrtnje.

Proverite zategnutost i funkciju

• Ponovo instalirajte poklopac vazdušnog kanala. Osigurajte sa 6 montažnih vijaka.
• Ponovo instalirajte spoljne hidraulične veze na Glavni vod (OUT) i Povratni vod (IN).
• Povežite utikač za napajanje i uključite glavni prekidač (QS 1).
• Uključite jedinica pomoću dugmeta I/O (), proverite nepropusnost i funkciju jedinica.
• Nakon uspešnog ispitivanja nepropusnosti, zagrejte jedinicu za kontrolu temperature do maksimalne temperature jedinica.

Isključite i instalirajte poklopce

• Na glavnom ekranu dodirnite funkcijsko dugme ().
  • Jedinica se hladi dok temperatura nije niža od Temperatura hladjenja. Jedinica se zatim isključuje.

• Isključite glavni prekidač (QS 1).
• Ponovo pričvrstite poklopce sa jedinica (→Otvori jedinica).
