svrha

Zamena Grejanje (EH 1)

kvalifikacija

stručno osoblje

Materijal

Pos.OznakaArtikalT29616-1T29616-2T29616-3T29616-4
01

Grejanje 16 kW, 3x400/460 V

T29402-51---
02

Grejanje 16 kW, 3x220 V

T29402-6-1--
03

Grejanje 8 kW, 3x400/460 V

T29402-3--1-
04

Grejanje 8 kW, 3x220 V

T29402-4---1
05

Opcija za priključak modulom za Glavni vod (VLM): zaptivka
28x31x1 – PTFE

T29212----

Potreban materijal

  • Ključ otvorenog kraja, veličina 32, 41
  • Prsten ključ, veličina 10
  • Tork šrafciger veličina 20

Nastavite

PAŽNJA!

Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:

Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.

Hladjenje i pražnjenje

  • Na glavnom ekranu dodirnite funkcijsko dugme ().
  • Na glavnom ekranu dodirnite funkcijsko dugme ().
    • Jedinica se hladi i prazni kalup pre nego što ga isključi.

Proverite pritisak

  • Izaberite [Prikaz] > [Stvarne Vrednosti] > [Pritisak Sistema].
    • Pritisak sistema mora ekran 0,0 (± 0,1) bar.
  • Pritisak prikazan manometar mora biti 0,0 (+0,3) bar.

Isključite i uklonite veze

  • Isključite glavni prekidač (QS 1), izvucite glavni prekidač.
  • Sve spoljne hidraulične veze na Glavni vod (OUT) i Povratni vod (IN).

Uklonite poklopce i otvorite prednji

  • Uklonite poklopce sa jedinica (→Otvori jedinica).
  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Tork vijka.

Isključite kabal

  • Isključite konektore Ks302.Ks i Ks303.Ks sa ploče za merenje struje ZSM-61:
    • 400/460 V: X302.X, X303.X → A 8.1 (ZSM-61)
    • 220 V: X302.X, X303.X → A 8.1 / A 8.2 (ZSM-61)
  • Potpuno uklonite Grejanje kabal

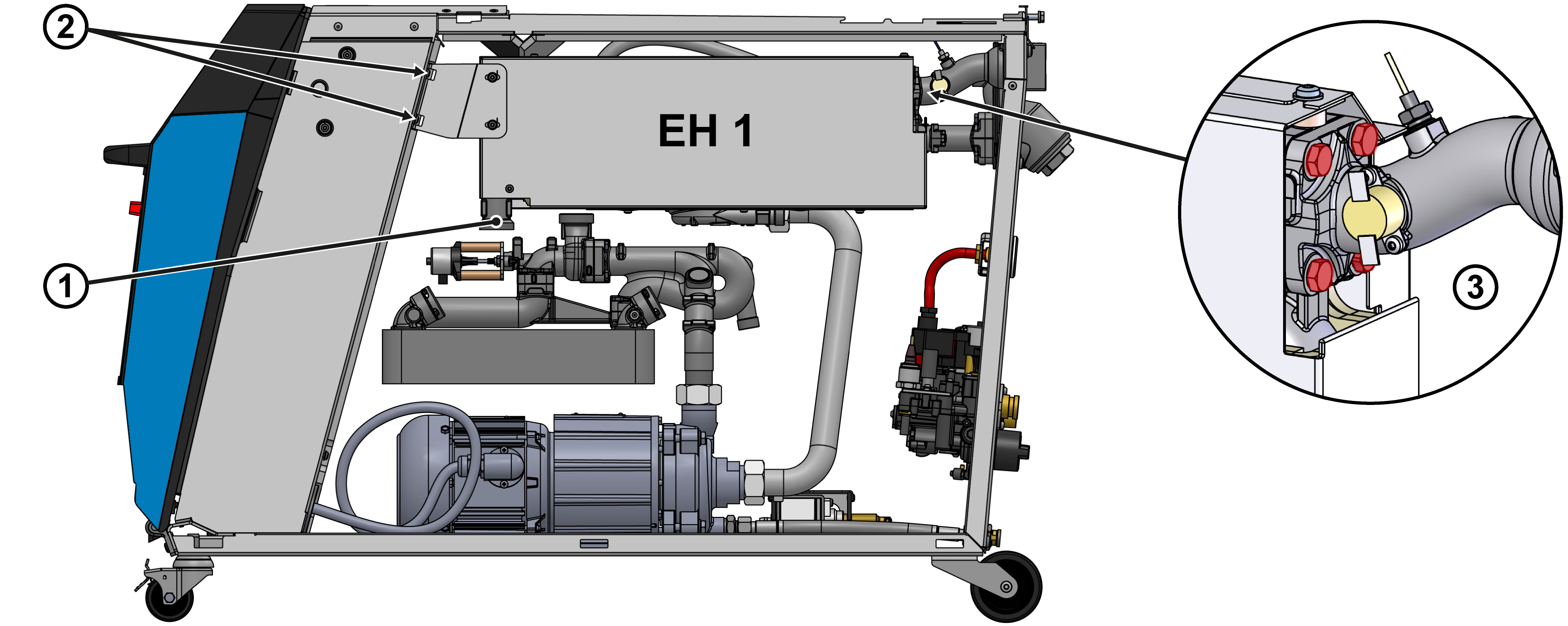

Uklonite modul Grejanje (EH_1)

  • Uklonite crevo linija ① voda može da pobegne kada se otvori veze.
  • Uklonite Tork zavrtnje ② iz nosača ½ okreta.
  • Uklonite i uklonite šestougaone vijke ③ sa prirubnice priključak.
  • Podignite modul Grejanje (EH_1) iz priključka za ključanicu i ostavite ga na stranu.

Instalirajte modul Grejanje (EH_1)

PAŽNJA!

Vijčani spojevi, posebno kombinacije inok čelika/nerđajućeg inok ili čelika/nerđajućeg inok, imaju tendenciju da se zaglave ili zaglave kada dugo rade na visokim temperaturama. Zato:

  • Koristite odgovarajuća maziva

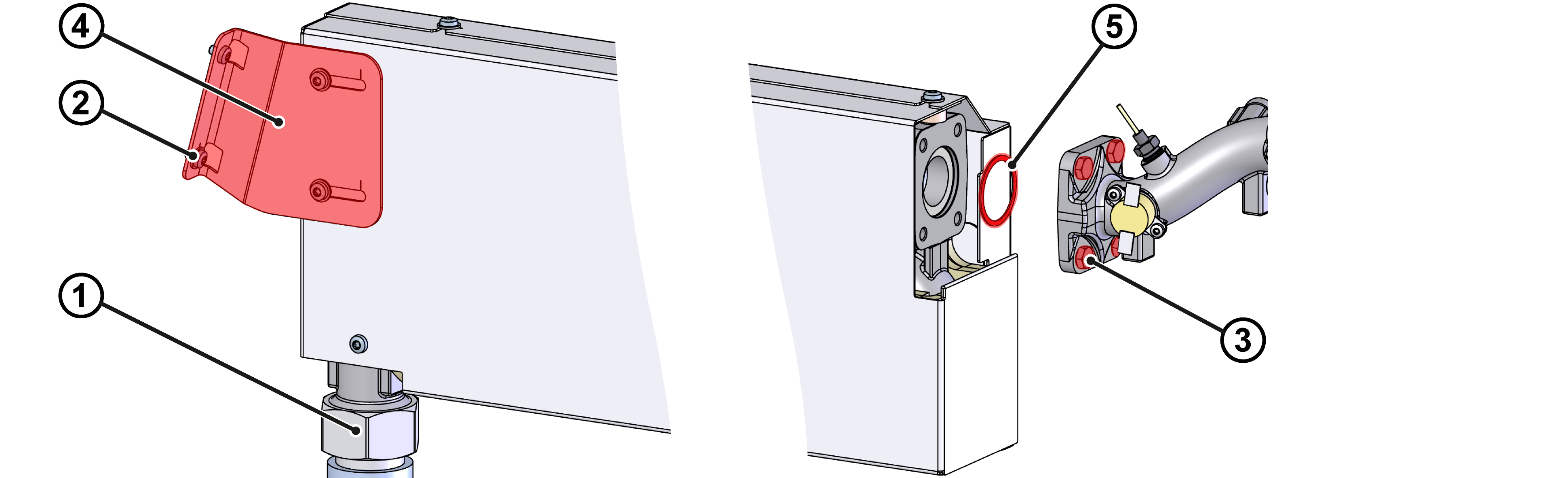

  • Uklonite nosač ④ i prebacite ga na novo grejanje.
  • Proverite PTFE zaptivku ⑤ za habanje i zamenite ako je potrebno.
  • Umetnite PTFE zaptivku ⑤ u žleb novog Grejanje.
  • Povežite modul Grejanje (EH_1) sa priključkom za ključaonicu na bočnoj strani električnog Kućište i pravilno ga postavite.
    • Proverite da li se zaptivka uredno uklapa u žleb.
  • Instalirajte šestougaone vijke ③ na prirubnicu priključak i zategnite.
  • Zategnite Tork zavrtnje ② iz nosača.
  • Instalirajte i zategnite liniju creva ①.

Povežite kabal i štap na Tip ploče

  • Postavite Grejanje kabal u električno Kućište.
  • Povežite Ks302.Ks i Ks303.Ks konektore na strujna merna ploča ZSM-61:
    • 400/460 V: X302.X, X303.X → A 8.1 (ZSM-61)
    • 220 V: X302.X, X303.X → A 8.1 / A 8.2 (ZSM-61)
  • Sklopite prednji i obezbedite 2k Tork zavrtnje.

Proverite zategnutost i funkciju

  • Ponovo instalirajte spoljne hidraulične veze na Glavni vod (OUT) i Povratni vod (IN).
  • Uključite jedinica pomoću dugmeta I/O (), proverite nepropusnost i funkciju jedinica.
  • Nakon uspešnog ispitivanja nepropusnosti, zagrejte jedinicu za kontrolu temperature do maksimalne temperature jedinica.

Isključite i instalirajte poklopce

  • Na glavnom ekranu dodirnite funkcijsko dugme ().
    • Jedinica se hladi dok temperatura nije niža od Temperatura hladjenja. Jedinica se zatim isključuje.

  • Isključite glavni prekidač (QS 1).
  • Ponovo pričvrstite poklopce sa jedinica (→Otvori jedinica).
