syfte

Byte av aggregatkortet GIF-61 (A 4)

kvalifikation

fackkunnig personal

Material

Pos.BeteckningObjektT28499
01

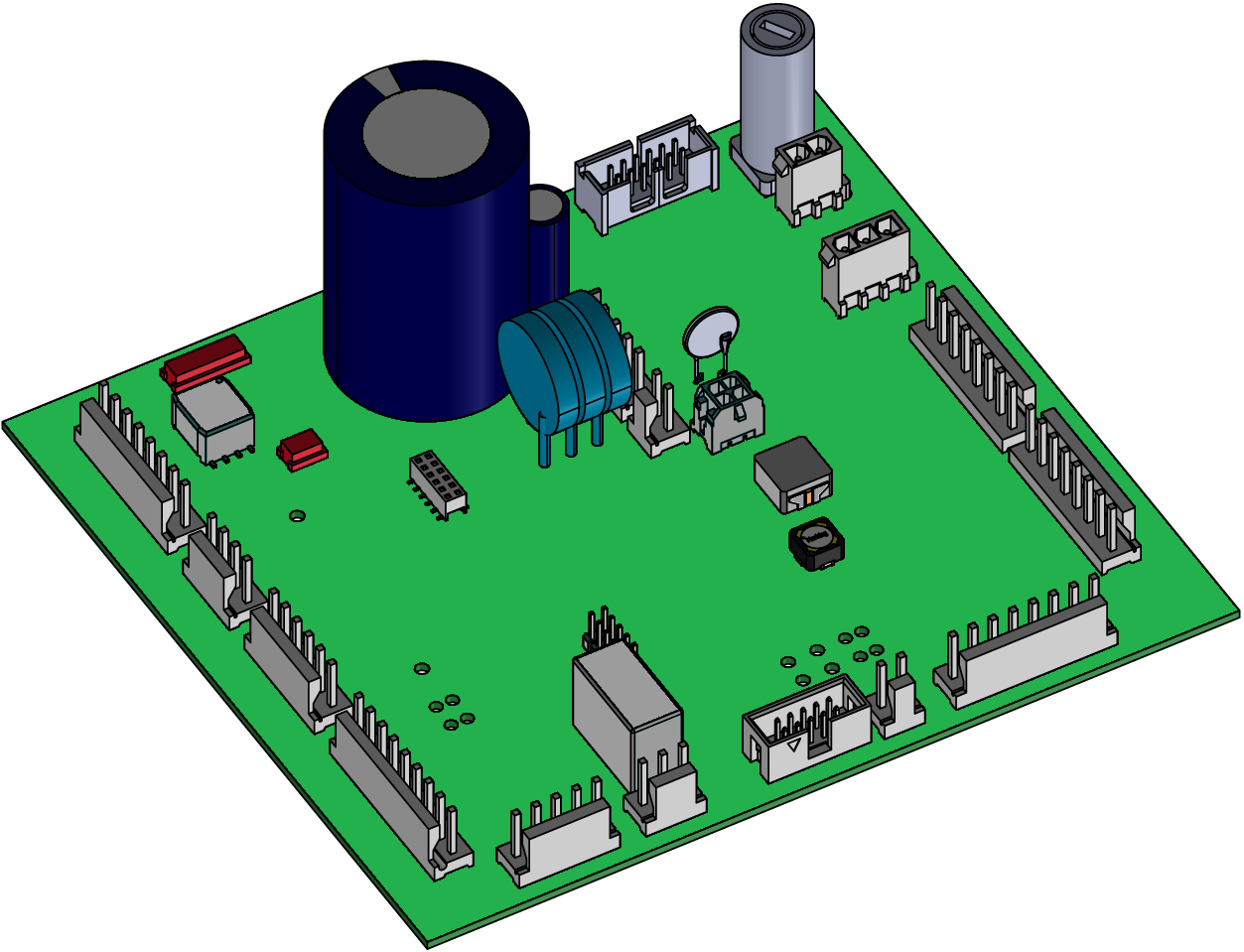

aggregat GIF-61

T28499-X1

Nödvändigt material

  • Torx skruvmejsel storlek 20

Video guide

Följ QR-kodlänken för att titta på YouTube-videon.

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

ANMÄRKNING!

Konfigurations- och kalibreringsdata lagras på GIF-61-aggregatskortet och går därför förlorade när de byts ut.

avkylning och slå av

  • På grundbildskärmen trycker du på funktionsknappen ().
    • Aggregatet svalnar tills temperaturen är lägre än avkylningstemperaturen. Aggregatet stängs sedan av.

  • Slå av huvudbrytaren (QS 1), dra ut strömkontakten.

Öppen front

  • Öppna ytterdörren och vik framsidan helt nedåt genom att lossa de två Torx-skruvarna.

Byt ut reservdel

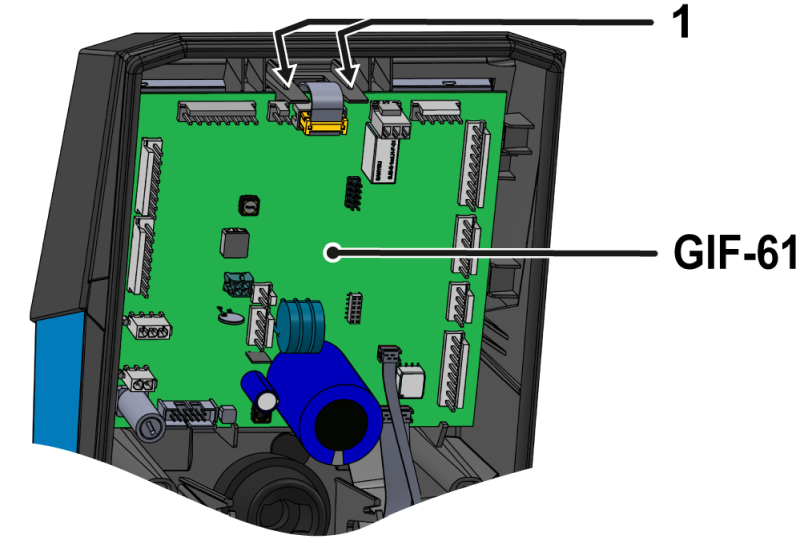

  • Ta bort alla kontakter på GIF-61-aggregatskortet.
  • Pressa GIF-61-enhetens monteringsremmar (①) utåt.
    • Kretskortet kan nu lyftas ut.
  • Sätt i det nya GIF-61-aggregatskortet i lämpliga urtag.
    • Kontrollera om monteringsremmarna är låsta på plats (①).
  • Anslut kontakterna tillbaka till GIF-61-aggregatskortet.
    • Kontrollera att alla kontakter är korrekt anslutna.

Stäng fronten

  • Vik upp framsidan och säkra 2x Torx skruvar.

starta aggregatet

  • Anslut nätkontakten och slå på huvudbrytaren (QS 1).
    • Aggregat automatiskt uppdatering av programvaran efter behov.

ANMÄRKNING!

Om konfigurationen är ofullständig visas motsvarande felmeddelande på skärmen. Felmeddelandet kan ignoreras eftersom alla data och parametrar sedan återställs av aggregatet.

Återställ Data

  • Tryck på profilknappen på grundbildskärmen.
  • Välj [Användarprofil]
  • Ställ in parametrar till ”underhåll”
  • Välj [Service] > [Konfiguration] > [Återställ Helt]
    • Åtkomst sker via koden "1.2. ”
  • Tryck på återställningssymbolen för att återställa alla data.

konfigurering

  • Välj [Service] > [Konfiguration].
    • Åtkomst sker via koden "1.2. ”
  • Konfigurera om aggregatet. Vid konfiguration följer du informationen på enhetens typskylt. Följande parameterinställningar krävs:
    • aggregatnummer
    • tillverkningsår
    • temperatur
    • hydraulsystem
    • Enhetens storlek på aggregat
    • uppvärmningstyp
    • pump typ
    • kylningstyp
    • Linjespänning (U N)

Kalibrera

Fara på grund av felaktig kalibrering

Felaktiga kalibreringar kan orsaka fel i aggregatet. Det är därför:

  • Verifiera kalibrering

Kalibrera tryckmätning

  • Se till att aggregatet är tryckfritt.
    • Manometern på aggregatet ska läsa 0,0 (± 0,3) bar.
  • Ta bort hydrauliska anslutningar på Framlednings- och Returledningslinjerna.
  • Välj [Display] > [Faktiska värden] > [Systemtryck] eller [Inloppstryck].
    • Systemetstryck ska visa 0,0 (± 0,1) bar.
  • Om det finns en avvikelse på> 0.1 bar måste enhetens trycksensorer kontrolleras. Vid större linjära fel måste en allmän avvikelse (förskjutning) från trycksensorn korrigeras.
    • [Service] > [Kalibrering] > [Tryck] > [Trycksensor 1 offset] (Systemtryck) eller [Trycksensor 2 Offset] (Inloppstryck).

Kontrollera tryckmätning

  • Välj [Display] > [Faktiska värden] > [Systemtryck] eller [Inloppstryck]
    • Systemetstryck ska visa 0,0 (± 0,1) bar. Om inte, upprepa trycksensorns kalibrering.

Kalibrera flödesmätning

  • Installera hydraulledningen med avstängningsventil (t.ex. HB-TP180-testare) mellan Framlednings- och Returledningsanslutningen.
  • Använd aggregatet i normaldrift vid 40° C i minst 10 minuter.
  • Välj [Service] > [Kalibrering] > [Flöde] > [Flödesförskjutning (internt)].
    • Ställ in parametrarna på 5 l/min.
  • Stäng avstängningsventilen mellan Framledning och retur och vänta i 1 minut.
  • Läs den aktuella genomflödeshastigheten.
  • Ställ in parametrarna [Genomflödesförskjutning (intern)] enligt följande beräkning:
    • Ny förskjutning = 5 l/min — 'strömflöde' [genomflöde].
  • Öppna avstängningsventilen igen.

Kontrollera flödesmätning

  • Använd aggregatet i normaldrift vid 40° C i minst 10 minuter
  • Stäng avstängningsventilen mellan Framledning och Returledning
    • Flödeshastigheten sjunker till 0 l/min och larmmeddelandet ”Flöde noll” fördröjs.
  • Bekräfta bekräfta larmet och öppna avstängningsventilen.

Kontrollera funktion

  • Starta aggregatet med I/O-knappen (), kontrollera enhetens täthet och funktion.
    • Kontrollera aggregatets funktioner (regulatorn för önskat börvärde).
  • Stäng av instrumentet med I/O-knappen ().
    • Aggregatet stängs av och kyls vid behov och tryckfri.
  • Slå av huvudbrytaren (QS 1).
