T28499：GIF-61 设备主板

目的

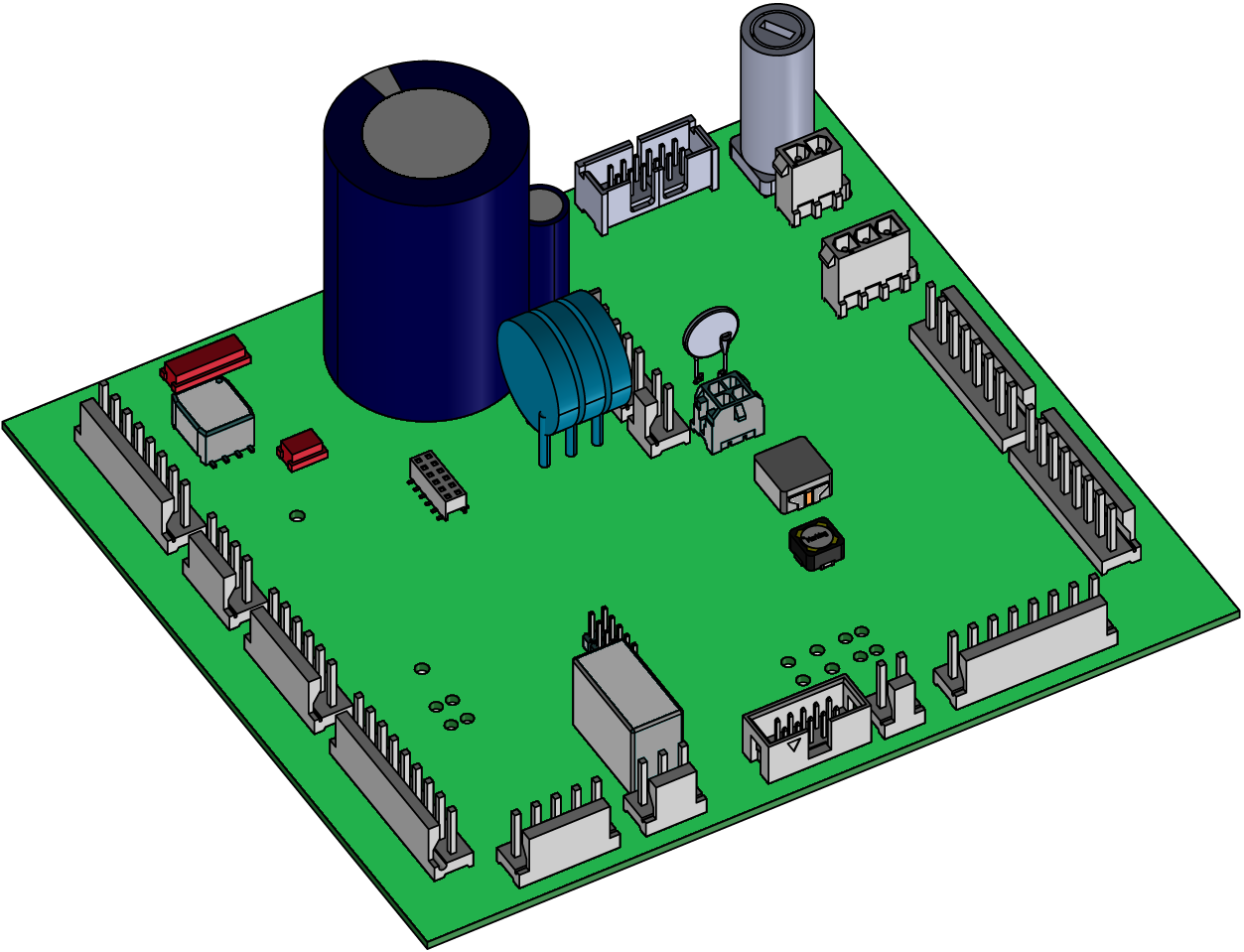

更换设备主板 GIF-61 (A 4)

资格

专业人员

材质

所需材料

• Torx 螺丝刀 size 20

视频指南

点击二维码链接观看 YouTube 视频。

继续执行步骤

冷却并关闭设备关机

• 在 “基本” 屏幕上，点按功能按钮 ()。
  • 设备冷却直到温度低于冷却温度。 然后设备关闭。

• 关闭主开关 (QS 1)，拔出电源插头。

正面开口

• 打开前门，松开两颗 Torx 螺丝，将正面完全向下折叠。

更换备件

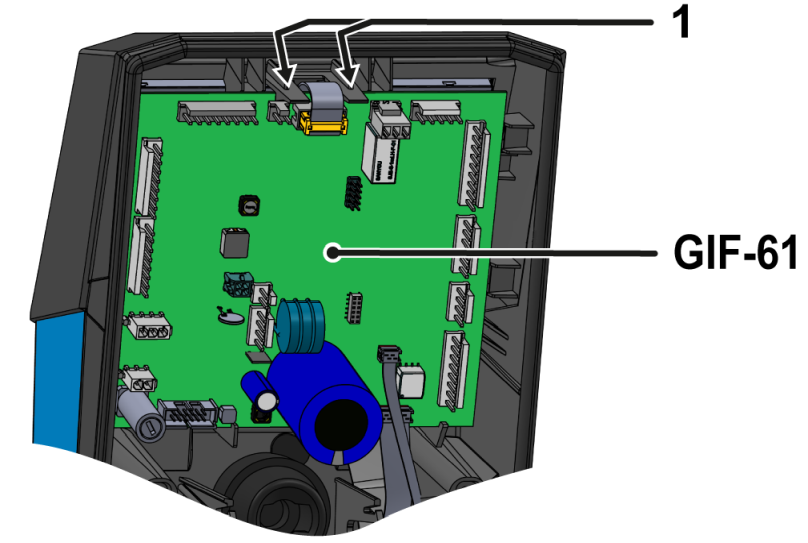

• 卸下 GIF-61 设备主板上的所有接头。
• 向外按 GIF-61 设备主板安装带 (①)。
  • 现在可以把电路板抬出来了。
• 将新的 GIF-61 设备主板插入相应的凹槽中。
  • 检查安装带是否已锁定到位 (①)。
• 将接头插回 GIF-61 设备主板。
  • 检查所有接头是否正确连接。

封闭正面

• 向上折叠正面并固定 2 个 Torx 螺丝。

接通设备

• 连接电源插头和开关，打开主开关 (QS 1)。

  • 设备会根据需要自动进行软件更新。

注意！

如果配置不完整，屏幕上会显示相应的错误消息。 由于设备随后会重置所有参数和参数，因此可以忽略该错误消息。

重置参数

• 点击 “基本” 屏幕上的文件按钮。
• 选择 [用户个人资料]
• 将参数设置为 “维修保养”
• 选择 [维修服务] > [配置] > [完全复位]
  • 通过代码 “1.2.” 进行访问。
• 点击重置符号可重置所有参数。

正在配置

• 选择 [维修服务] > [配置]。
  • 通过代码 “1.2.” 进行访问。
• 重新配置设备。 配置时，请按照设备型号牌上的信息进行操作。 需要进行以下参数设置：
  • 设备编号
  • 制造年份
  • 温度
  • 液压系统
  • 设备大小
  • 加热类型
  • 泵类型
  • 冷却类型
  • 线路电压 (U _N)

校准

校准压力测量

• 确保设备无压力。
  • 设备上的压力表应显示为 0.0 (±0.3) bar。
• 拆下 “转发” 和 “回流” 管路上的液压连接。
• 选择 [显示] > [实际值] > [系统压力] 或 [初流压力]。
  • 系统压力应显示为 0.0 (±0.1) bar。
• 如果偏差大于 0.1 bar，则必须检查设备的压力传感器。 如果线性误差较大，则必须校正压力传感器的总体偏差（偏移）。
  • [维修服务] > [校准] > [压力] > [压力传感器 1 偏移量]（系统压力）或 [压力传感器 2 偏移]（入口压力）。

检查压力测量

• 选择 [显示] > [实际值] > [系统压力] 或 [初流压力]
  • 系统压力应显示为 0.0 (±0.1) bar。 如果不是，请重复压力传感器校准。

校准流量测量

• 在转发和回流连接之间安装带有截止阀（例如 HB-TP180 测试仪）的液压管。
• 在 40°C 的正常运行下操作设备至少 10 分钟。
• 选择 [维修服务] > [校准] > [流量] > [流量偏移（内部）]。
  • 将参数设置为 5 升/分钟。
• 关上 “转发” 和 “返水” 之间的截止阀，等待 1 分钟。
• 读取当前流量。
• 根据以下计算设置参数 [流量偏移（内部）]：
  • 新的偏移量 = 5 L/min — “当前流量” [流量]。
• 再次打开截止阀。

检查流量测量

• 在 40°C 的正常运行下操作设备至少 10 分钟
• 关闭 “转发” 和 “回流” 之间的截止阀
  • 流量降至 0 l/min，“流量为零” 警报消息延迟。
• 确认警报并打开截止阀。

检查功能

• 使用 I/O 按钮 () 打开设备，检查设备的松紧度和功能。
  • 检查设备功能（所需额定值的 regules）。
• 使用 I/O 按钮 (）关闭设备关机。
  • 设备关闭，必要时冷却且无压力。
• 关闭主开关 (QS 1)。
