formål

Udskiftning af tryksensoren (BP 1, BP 2, BP 3)

kvalifikation

fagpersonale

Materiale

Pos.BetegnelsentilbehørsartikelT25305-X
01

tryksensor 0–25 bar

T25305-X1
02

O-ring 7,5x2 – FPM (optional)

T286621

Nødvendigt materiale

  • Torx skruetrækker size 20
  • kabelbinder

Fortsætte

OPMÆRKSOMHED!

Arbejde med udstyret kræver kendskab til sikkerhedsinstruktionerne og kvikvejledningen. Det er derfor:

Læs sikkerhedsinstruktionerne og kvikvejledningen omhyggeligt, inden du starter noget arbejde. Det grundlæggende krav til sikkert arbejde er overholdelse af alle sikkerhedsinstruktioner og omhyggelig handling fra kvalificeret fagpersonale for at forhindre ulykker med personskade og materielle skader.

Afkøling og afløb

  • Tryk på funktionsknappen () på den grundlæggende skærm.
  • Tryk på funktionsknappen () på den grundlæggende skærm.
    • Enheden køler ned og tømmer formen, inden den slukkes.

Kontroller tryk og sluk

  • Vælg [Vis] > [Faktiske værdier] > [Systemtryk].
    • Systemtrykket skal vise 0,0 (± 0,1) bar.
  • Trykket vist af manometeret skal være 0,0 (+0,3) bar.

  • Sluk for hovedkontakten (QS 1), træk stikket ud.

Fjern dæksler og åben front

  • Fjern dæksler fra enheden (→Åbn udstyr).
  • Åbn hoveddøren, og fold fronten helt ned ved at løsne de to Torx-skruer.

Udskift reservedel

  • Fjern tryksensorkablet (BP_1, BP_2, BP_3) på GIF-61-udstyrskortet, og fjern kablet helt.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)

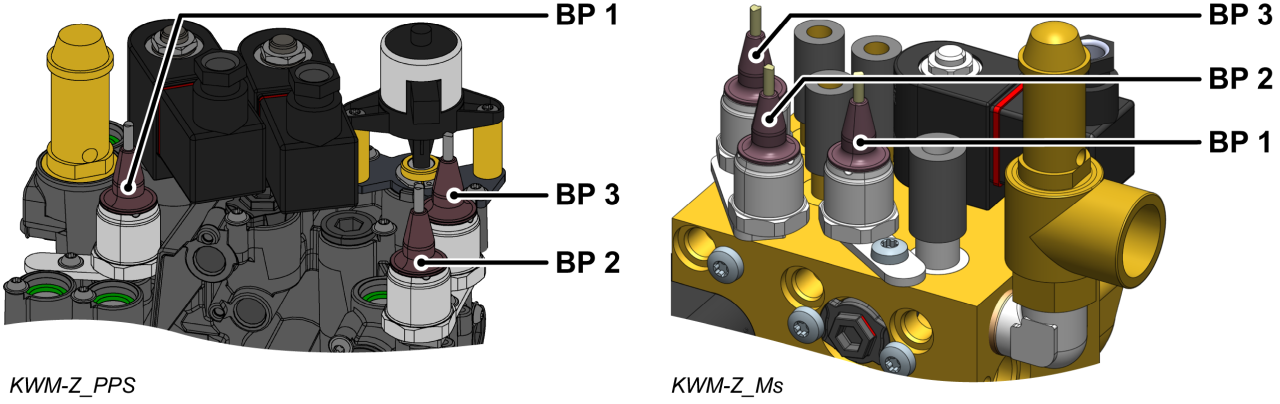

  • Fjern Torx-skruen, og fjern monteringspladen.
  • Fjern tryksensoren.
  • Brug en ny O-ring (T28662), hvis det kræves. Ellers skal du bruge den forrige o-ring.
    • Sørg for, at tætningsoverfladen er ren og fri for snavs.
  • Installer en ny tryksensor og beslag og fastgør med en monteringsskrue.
    • For plastkølevandsmodul (PPS), stram skruen med 2 Nm — overskrid den ikke!
  • Rute og tilslut kablet fra tryksensoren (BP_1, BP_2, BP_3) til GIF-61 udstyrskortet.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Sæt fjernede kabelbindere på igen, eller udskift dem med nye.
  • Fold fronten op og fastgør 2x Torx-skruer.

Bekræft kalibrering

OPMÆRKSOMHED — Fare for forkert kalibrering!

Forkert kalibrering kan medføre, at udstyret ikke fungerer korrekt. Derfor: Kontroller kalibrering

  • Tilslut strømstikket og kontakten tænde hovedkontakten (QS 1).
  • Sørg for, at udstyret er trykløst. Trykket vist af manometeret skal være 0,0 (+0,3) bar.
  • Vælg [Vis] > [Faktiske værdier] > [Systemtryk].
    • Systemtrykket skal vise 0,0 (± 0,1) bar.
    • Hvis afvigelsen er> 0,1 bar, skal tryksensoren kalibreres.

Kalibrer tryksensor

I tilfælde af større lineære fejl kan de enkelte tryksensorer kalibreres.

  • Vælg [Brugerprofil], og indstil den til „Støtte“.
  • Vælg [Service ] > [Kalibrering ] > [Tryk] > [Tryksensor 1/2/3 Offset].
    • Indstil forskydningen i overensstemmelse hermed.
  • Prøv bekræftelsesprocessen igen

Kontroller tæthed og funktion

  • Tænde for enheden ved hjælp af I/O-knappen (), kontroller enhedens tæthed og funktion.

Sluk og installer dæksler

  • Sluk for apparatet ved hjælp af I/O-knappen ().
    • Enheden slukker og er om nødvendigt afkølet og trykløst.
  • Sluk for hovedkontakten (QS 1).
  • Sæt dækslerne på igen fra enheden (→Åbn udstyr).
