formål

Udskiftning af hovedpumpen 4T/4S (M 1)

kvalifikation

fagpersonale

Materiale

Pos.BetegnelsetilbehørsartikelTælle
01

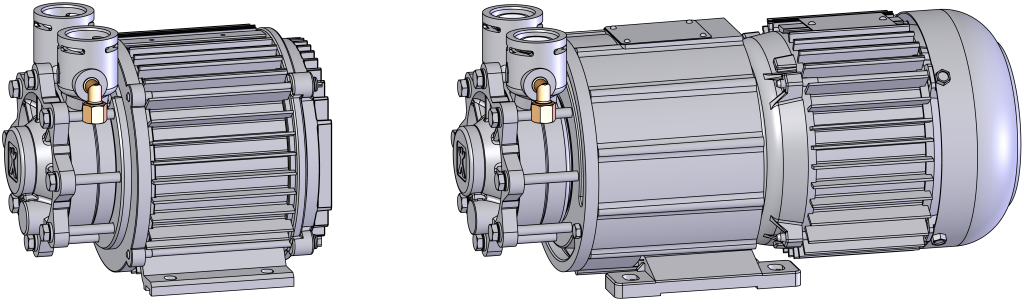

Pumpe 4T, AY-4271-PM-SR.0005, 380–480 V

T285821
01

Pumpe 4T, AY-4271-PM-SR.0006, 200–240

T285831
01

Pumpe 4S, AY-4271-PM.0001, 380–480 V

T286401
01

Pumpe 4S, AY-4271-PM.0002, 200–240 V

T286391
02O-ring 20x3 - FPM (valgfrit til rørføring)T286561—4

Nødvendigt materiale

  • Torx skruetrækker, size 20, 30
  • Skruenøgle med åben ende, size 10, 12
  • Monteringsfedt til O-ring (f.eks. Silikonefedt)
  • Gevind fugemasse (f.eks Loctite 620 flydende tætning)
  • kabelbinder

Fortsætte

OPMÆRKSOMHED!

Arbejde med udstyret kræver kendskab til sikkerhedsinstruktionerne og kvikvejledningen. Det er derfor:

Læs sikkerhedsinstruktionerne og kvikvejledningen omhyggeligt, inden du starter noget arbejde. Det grundlæggende krav til sikkert arbejde er overholdelse af alle sikkerhedsinstruktioner og omhyggelig handling fra kvalificeret fagpersonale for at forhindre ulykker med personskade og materielle skader.

Fare for liv på grund af magnetfelt!

Det stærke magnetfelt i området med den magnetisk koblede Pumpe kan bringe livet for mennesker med pacemakere i fare. Derfor:
Sørg for, at personer med en pacemaker ikke udfører vedligeholdelsesarbejder, der ville resultere i demontering af magnetkoblingen (udskiftning af pumpehoved, udskiftning af delt kopforsegling).

BEMÆRK!

I fuldt monterede pumper er magnetfelterne fuldstændigt afskærmet af komponenterne omkring dem, og der er ingen fare, hverken når pumpen er stationær eller i drift.

Afkøling og afløb

  • Sluk for apparatet ved hjælp af I/O-knappen ().
    • Enheden slukker og er om nødvendigt afkølet og trykløst.

  • Tryk på funktionsknappen () på den grundlæggende skærm.
  • Tryk på funktionsknappen () på den grundlæggende skærm.
    • Enheden køler ned og tømmer formen, inden den slukkes.

Kontrollér trykket

  • Vælg [Vis] > [Faktiske værdier] > [Systemtryk].
    • Systemtrykket skal vise 0,0 (± 0,1) bar.
  • Trykket vist af manometeret skal være 0,0 (+0,3) bar.

  • Sluk for hovedkontakten (QS 1), træk stikket ud.

Fjern dæksler og åben front

  • Fjern dæksler fra enheden (→Åbn udstyr).
  • Åbn hoveddøren, og fold fronten helt ned ved at løsne de to Torx-skruer.
  • Fjern beskyttelsesdækslet i det elektriske hus ved at fjerne Torx-skruerne.

Udskift reservedel

OPMÆRKSOMHED!

Skrueforbindelser er forseglet med gevindforsegling og er derfor langsomme til at frigøre. Ellers er der fare for, at skruetilslutningen bliver beskadiget (f.eks. Rivning af skruehovedet). Det er derfor:

  • Opvarm om muligt klæbemiddelforbindelsen på forhånd

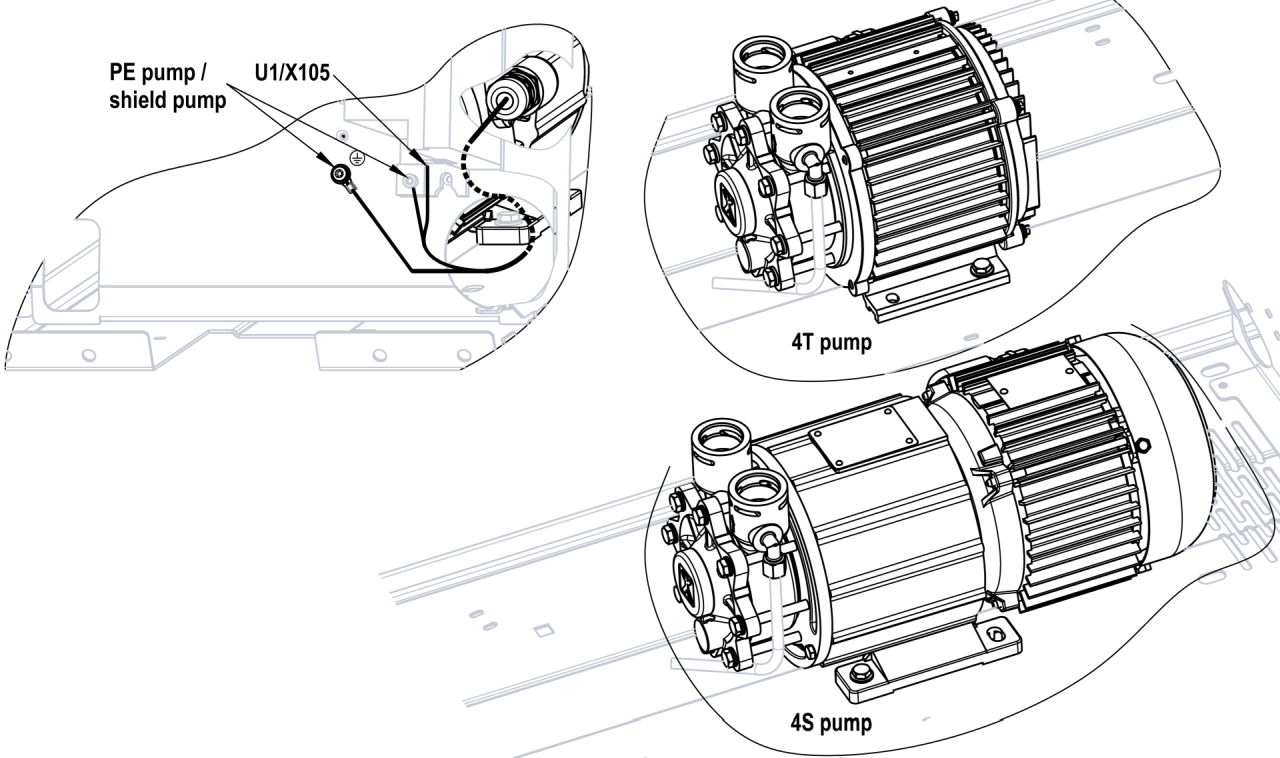

  • Tag X105-stikket ud af frekvensomformeren (U_1), og fjern jordforbindelsesledningerne fra det elektriske hus.
  • Skru skruerne, der fastgør pumperne, fjern skruerne.
  • Fjern rør, der fører til pumpning. For at gøre dette skal du fjerne monteringsklemmerne.
    • Afhængigt af apparatetypen skal du flytte/frigive rørledningen aksialt til den respektive tilslutning for at fjerne den.
  • Fjern slangeledningen fra vinkelbeslaget (Pumpetryktilslutning), hvis det er tilgængeligt.
  • Løft pumpen ud af udstyret.
  • Fjern vinkelbeslaget fra pumpetryktilslutningen.
  • Monter vinkelbeslaget på den nye Pumpe med gevindforsegling.
  • Indsæt en ny Pumpe i enheden, og monter monteringsskruerne løst (stram ikke endnu).
  • Kontroller rør O-ringe for slid og udskift om nødvendigt.
    • Som monteringshjælpemiddel anbefales det at bruge monteringsfedt til O-ringene.
  • Installer rør og installer monteringsklemmer.
  • Spænd Pumpens monteringsbolte.
  • Installer slangelinjen til vinkelbeslaget (Pumpetryktilslutning) og stram.
  • Tilslut tilslutning X105 igen på frekvensomformeren (U_1), og fastgør jordforbindelsesledningerne til det elektriske hus.

Luk foran

  • Monter beskyttelsesdækslet omkring det elektriske hus og fastgør det med Torx-skruer.
  • Fold fronten op og fastgør 2x Torx-skruer.

Kontroller tæthed og funktion

Sluk og installer dæksler

  • Tryk på funktionsknappen () på den grundlæggende skærm.
    • Enheden køler ned, indtil temperaturen er lavere end køletemperaturen. Derefter slukkes udstyret.

  • Sluk for apparatet ved hjælp af I/O-knappen ().
    • Enheden slukker og er om nødvendigt afkølet og trykløst.
  • Sluk for hovedkontakten (QS 1).
  • Sæt dækslerne på igen fra enheden (→Åbn udstyr).
