σκοπός

Αντικατάσταση της τρέχουσας πλακέτας μέτρησης ZSM-61 (8.x)

προσόν

επαγγελματικό προσωπικό

Υλικό

Θέση.ΟνοματεπώνυμοΑντικειμένωνΤ28501
01Πίνακας μέτρησης ρεύματος ZSM-61Τ285011

Απαιτούμενο υλικό

  • Κατσαβίδι Torx μεγέθους 20

Συνέχεια

ΠΡΟΣΟΧΗ!

Η εργασία με τη συσκευή απαιτεί γνώση των οδηγιών ασφαλείας και γρήγορες οδηγίες χρήσης. Γι 'αυτό:

Διαβάστε προσεκτικά τις οδηγίες ασφαλείας και τις γρήγορες οδηγίες χρήσης πριν ξεκινήσετε οποιαδήποτε εργασία. Η βασική απαίτηση για ασφαλή εργασία είναι η συμμόρφωση με όλες τις οδηγίες ασφαλείας και η προσεκτική δράση από εξειδικευμένο επαγγελματικό προσωπικό για την πρόληψη ατυχημάτων που περιλαμβάνουν σωματικές βλάβες και υλικές ζημιές.

Ψύξτε / σβήστε

  • Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
    • Η συσκευή κρυώνει μέχρι η θερμοκρασία να είναι χαμηλότερη από τη θερμοκρασία ψύξης. Στη συνέχεια, η συσκευή απενεργοποιείται.

Αφαιρέστε τα καλύμματα και ανοίξτε το μπροστινό μέρος

  • Αφαιρέστε τα καλύμματα από τη συσκευή (Ανοίξτε τη συσκευή→).
  • Ανοίξτε την μπροστινή πόρτα και διπλώστε το μπροστινό μέρος εντελώς προς τα κάτω χαλαρώνοντας τις δύο βίδες Torx.
  • Αφαιρέστε το προστατευτικό κάλυμμα στο ηλεκτρικό περίβλημα αφαιρώντας τις βίδες Torx.

Αντικαταστήστε το ανταλλακτικό

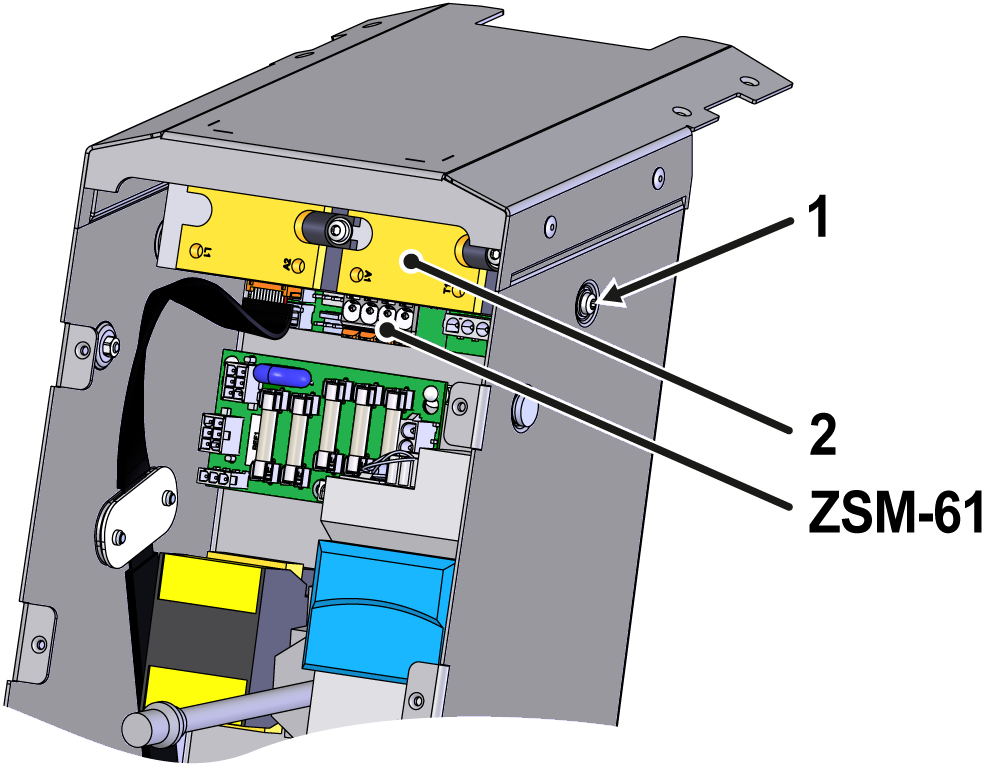

  • Αφαιρέστε τη φίσα X313.x και τις λυχνίες καλωδίων X301.x στην πλακέτα μέτρησης ισχύος ZSM-61.
  • Αφαιρέστε τις πλευρικές βίδες στερέωσης από την ψύκτρα (①).
  • Αφαιρέστε την ψύκτρα με ρελέ στερεάς κατάστασης (②) (για καλύτερη προσβασιμότητα)
    • Τραβήξτε την ψήκτρα προς τα κάτω και σηκώστε την. Δώστε προσοχή στην αυλάκωση οδηγού στο πλάι της ψήκτρας.
  • Αφαιρέστε την πλακέτα μέτρησης ρεύματος ZSM-61
    • Αφαιρέστε όλα τα άλλα βύσματα στην πλακέτα κυκλώματος.
    • Αφαιρέστε τη βίδα στερέωσης της πλακέτας κυκλώματος.
    • Αφαιρέστε την πλακέτα κυκλώματος από τη θήκη και αφαιρέστε την.

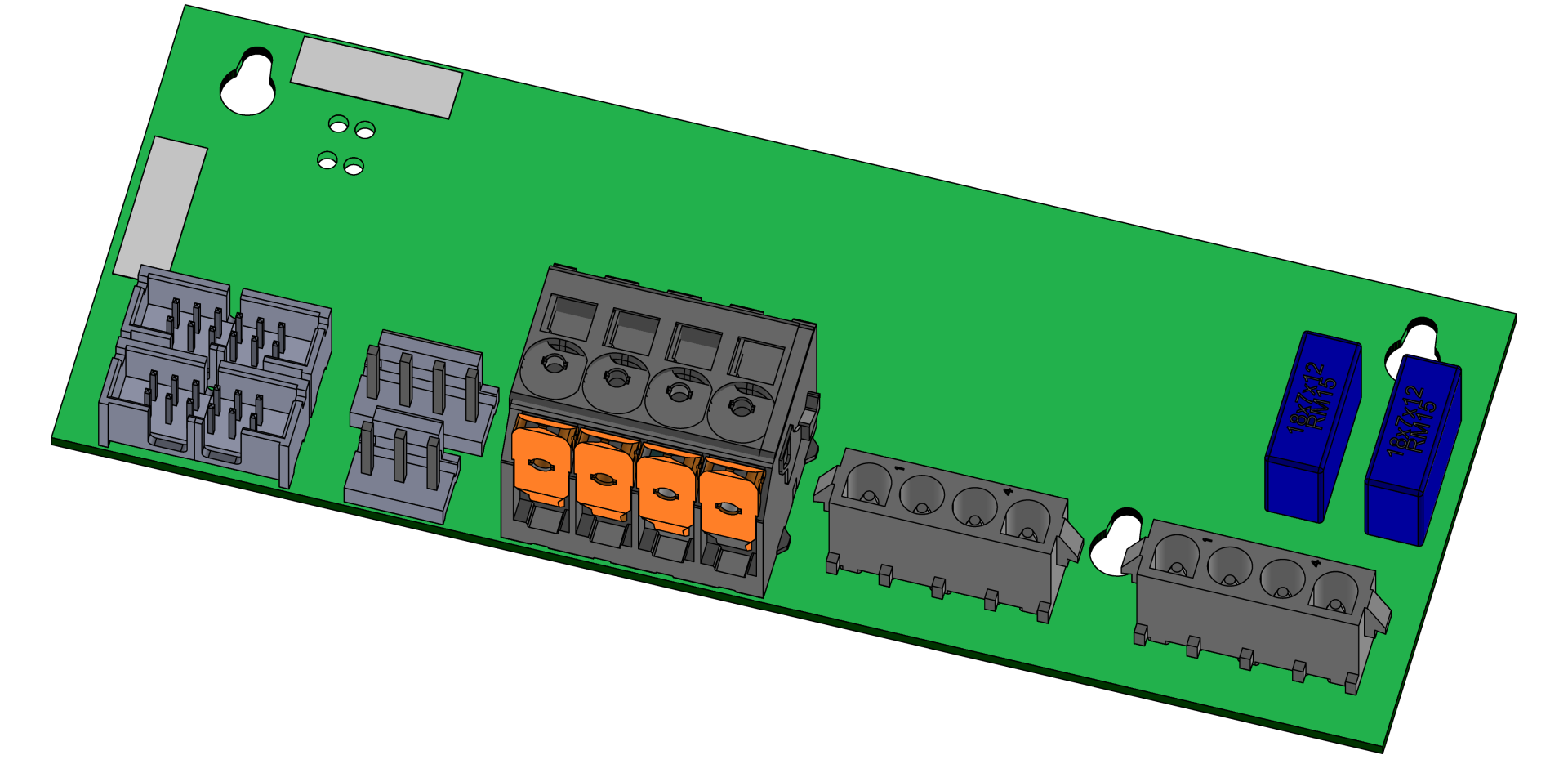

  • Χρησιμοποιήστε τη νέα πλακέτα μέτρησης ρεύματος ZSM-61
    • Τοποθετήστε τη νέα πλακέτα κυκλώματος στη θήκη και ασφαλίστε την με τη βίδα στερέωσης.
    • Επανασυνδέστε όλα τα βύσματα (εκτός από το X313.x).
    • Βεβαιωθείτε ότι όλες οι συνδέσεις είναι σωστά συνδεδεμένες.
  • Τοποθετήστε την ψύκτρα με ρελέ στερεάς κατάστασης (②)
    • Τοποθετήστε την ψύκτρα, βεβαιωθείτε ότι η αυλάκωση οδηγού είναι σωστά ευθυγραμμισμένη.
    • Ασφαλίστε τις βίδες στερέωσης (①).
  • Συνδέστε το βύσμα X313.x στην πλακέτα μέτρησης ισχύος ZSM-61.

Κλείσιμο μπροστά

  • Τοποθετήστε το προστατευτικό κάλυμμα γύρω από το ηλεκτρικό περίβλημα και ασφαλίστε με βίδες Torx.
  • Διπλώστε το μπροστινό μέρος και ασφαλίστε τις βίδες Torx 2x.

Ελέγξτε τη λειτουργία

  • Συνδέστε το φις τροφοδοσίας και ενεργοποιήστε τον κύριο διακόπτη (QS 1).
  • ενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O (), ελέγξτε τη στεγανότητα και τη λειτουργία της συσκευής.

Σβήσε

  • Απενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O ().
    • Η συσκευή απενεργοποιείται και, εάν είναι απαραίτητο, ψύχεται και χωρίς πίεση.
  • Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1).
