σκοπός

Αντικατάσταση του γραμμικού βηματικού κινητήρα (M 4)

προσόν

επαγγελματικό προσωπικό

Υλικό

Θέση.ΟνοματεπώνυμοΑντικειμένωνΤ28867

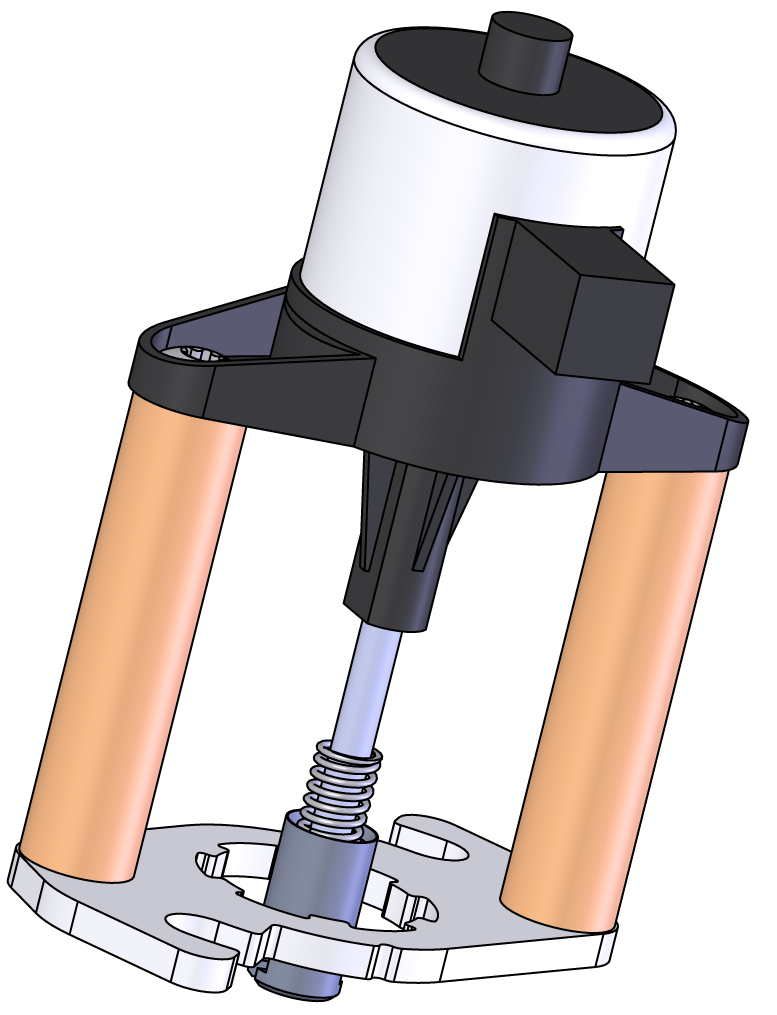

01γραμμικός βηματικός κινητήρας με βραχίοναΤ288671

Απαιτούμενο υλικό

  • κλειδί ανοικτού άκρου, μεγέθους 10

Συνέχεια

ΠΡΟΣΟΧΗ!

Η εργασία με τη συσκευή απαιτεί γνώση των οδηγιών ασφαλείας και γρήγορες οδηγίες χρήσης. Γι 'αυτό:

Διαβάστε προσεκτικά τις οδηγίες ασφαλείας και τις γρήγορες οδηγίες χρήσης πριν ξεκινήσετε οποιαδήποτε εργασία. Η βασική απαίτηση για ασφαλή εργασία είναι η συμμόρφωση με όλες τις οδηγίες ασφαλείας και η προσεκτική δράση από εξειδικευμένο επαγγελματικό προσωπικό για την πρόληψη ατυχημάτων που περιλαμβάνουν σωματικές βλάβες και υλικές ζημιές.

Ψύξη / άδειασμα

  • Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
  • Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
    • Η συσκευή κρυώνει και αδειάζει το καλούπι πριν το απενεργοποιήσετε.

Σβήστε και αφαιρέστε τα καλύμματα

  • Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1), τραβήξτε έξω το φις τροφοδοσίας.
  • Αφαιρέστε τα καλύμματα από τη συσκευή (Ανοίξτε τη συσκευή→).

Αντικαταστήστε το ανταλλακτικό

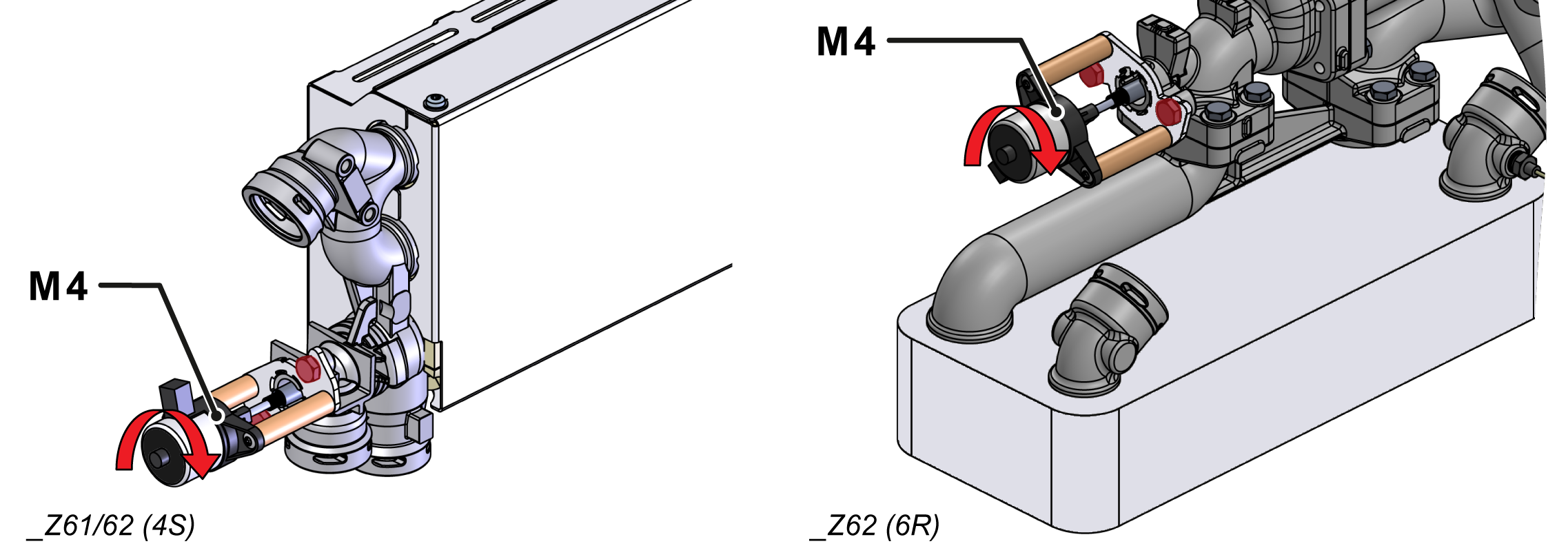

  • Αφαιρέστε τη βαλβίδα ψύξης (βηματικός κινητήρας M_4).
    • Αφαιρέστε το καλώδιο του βηματικού κινητήρα
    • Αφαιρέστε τις βίδες στερέωσης από τον βηματικό κινητήρα στο περίβλημα 2x
    • Γυρίστε τον βηματικό κινητήρα, τραβήξτε τον ελαφρά έξω και μετακινήστε τον έξω από τη ζεύξη
  • Τοποθετήστε μια νέα βαλβίδα ψύξης (βηματικός κινητήρας M_4).
    • Οδηγήστε στον συμπλέκτη και γυρίστε τον στην τελική θέση
    • Τοποθετήστε 2 βίδες στερέωσης
    • Συνδέστε το καλώδιο στον βηματικό κινητήρα

Ελέγξτε τη λειτουργία

  • Συνδέστε το φις τροφοδοσίας και ενεργοποιήστε τον κύριο διακόπτη (QS 1).
  • Επιλέξτε [Προφίλ χρήστη] και ορίστε το σε «Διατροφή».
  • Επιλέξτε [Υπηρεσία] > [Παράμετροι] > [Βηματικοί κινητήρες] > [Θέση KV2]
  • Ρυθμίστε την τιμή και ελέγξτε αν ο βηματικός κινητήρας συμπεριλαμβανομένου του εμβόλου κινείται ή όχι:
    • 0% = Βαλβίδα κλειστή
    • 100% = Βαλβίδα ανοιγμένη
  • ενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O (), ελέγξτε τη στεγανότητα και τη λειτουργία της συσκευής.

Σβήστε και εγκαταστήστε καλύμματα

  • Απενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O ().
    • Η συσκευή απενεργοποιείται και, εάν είναι απαραίτητο, ψύχεται και χωρίς πίεση.
  • Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1).
  • Επανατοποθετήστε τα καλύμματα από τη συσκευή (→).Ανοίξτε τη συσκευή
