T28921, T29231: ZD διεπαφή
σκοπός
- T28921: ΨΗΦΙΑΚΑ επίπεδη αντικατάσταση καλωδίου πάγκου
- T29231: Επανατοποθέτηση της ΨΗΦΙΑΚΗΣ διεπαφής
προσόντα
Ηλεκτρολόγοι
Υλικό
| Θέση. | Ονοματεπώνυμο | Αντικειμένων | Καταμέτρηση | |
| Τ28921 | Τ29231 | |||
| 01 | Επίπεδο καλώδιο 26 καρφιτσών, Sub-D | Τ28921 | 1 | 1 |
| 02 | Μ3 φραγμός κλειδώματος | Τ15697 | - | 2 |
| 03 | βίδα M3x8-Torx | Β1983385 | - | 2 |
| 04 | σύρμα GNYE | L0709 | - | 1 |
| 05 | Πινακίδα τύπου | Τ19277 | - | 2 |
Απαιτούμενο υλικό
- Κατσαβίδι Torx μέγεθος 10
Συνέχεια
ΠΡΟΣΟΧΗ!
Η εργασία με τη συσκευή απαιτεί γνώση των οδηγιών ασφαλείας και γρήγορες οδηγίες χρήσης. Γι 'αυτό:
Διαβάστε προσεκτικά τις οδηγίες ασφαλείας και τις γρήγορες οδηγίες χρήσης πριν ξεκινήσετε οποιαδήποτε εργασία. Η βασική απαίτηση για ασφαλή εργασία είναι η συμμόρφωση με όλες τις οδηγίες ασφαλείας και η προσεκτική δράση από εξειδικευμένο επαγγελματικό προσωπικό για την πρόληψη ατυχημάτων που περιλαμβάνουν σωματικές βλάβες και υλικές ζημιές.
Αφαιρέστε τα καλύμματα
- Κάλυμμα καλωδίου

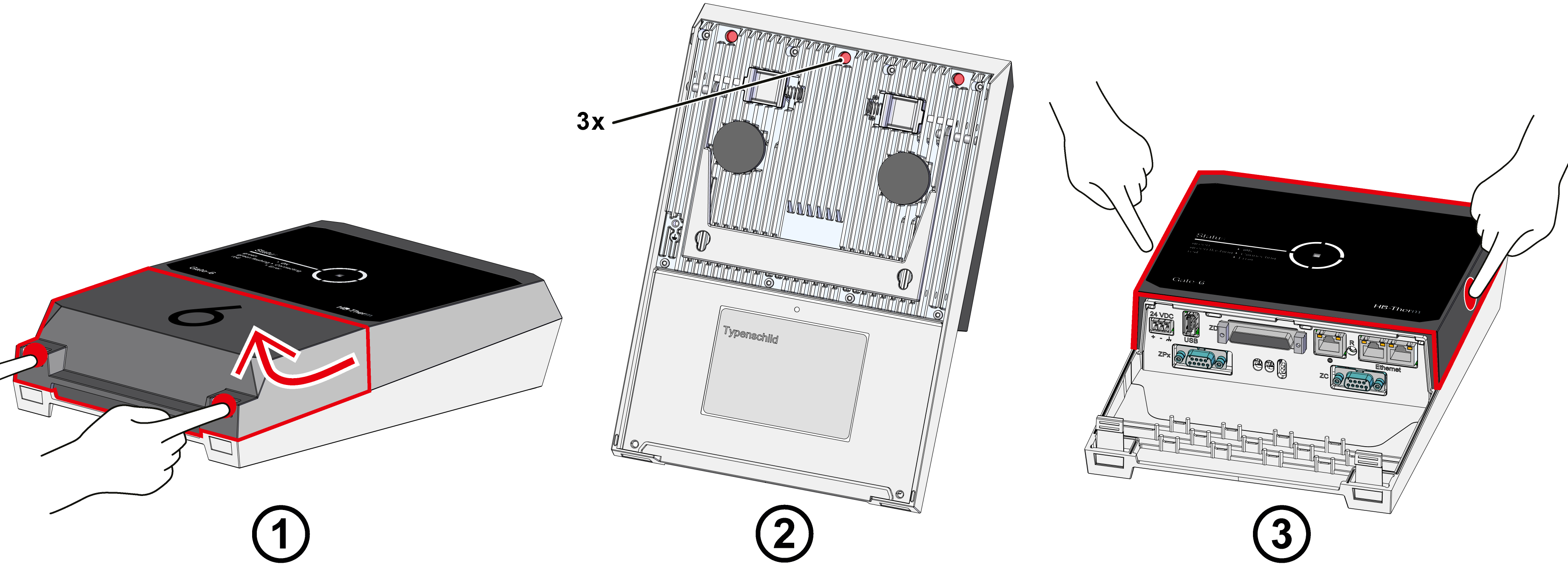

- Κρατήστε πατημένες τις γλωττίδες στερέωσης και ανασηκώστε το κάλυμμα καλωδίου προς τα πάνω (Εικ. → 1).
- Αποσύνδεση συνδέσεων στην Gate-6
- Αποσυνδέστε όλα τα καλώδια ελέγχου και την παροχή ρεύματος στην Gate-6.
- Κάλυμμα περιβλήματος
- Αφαιρέστε τις βίδες στερέωσης (3x) στο πίσω μέρος της Gate-6 (Εικ. → 2)
- Πιέστε το κάλυμμα περιβλήματος μαζί πλάγια μέχρι να ακούσετε ένα κλικ (Εικ. → 3). Στη συνέχεια αφαιρέστε το κάλυμμα.
Αντικατάσταση/μετασκευή
- Αφαιρέστε το τυφλό βύσμα από το άνοιγμα ZD. Αυτό δεν απαιτείται πλέον.
- Τοποθετήστε το καλώδιο κορδέλας 26 ακίδων με βύσμα σύνδεσης από έξω στο άνοιγμα (T28921).
- Ασφαλίστε το βύσμα τοποθετώντας τα μπλοκ ασφάλισης (T15697, B1983385).
- Τοποθετήστε επίσης το καλώδιο γείωσης (L0709) στη βίδα στερέωσης του συνδετήρα.
- Τοποθετήστε επίσης το καλώδιο γείωσης (L0709) στη βίδα στερέωσης του συνδετήρα.
- Συνδέστε τις υποδοχές στον ελεγκτή GAT-61 GAT-61.
- Καλώδιο κορδέλας 26 ακίδων → υποδοχή X104
- Καλώδιο γείωσης → Υποδοχή X150
Τοποθετήστε το κάλυμμα
- Τοποθετήστε το κάλυμμα του περιβλήματος και πιέστε το κάλυμμα του περιβλήματος από πάνω και από το πλάι μέχρι να ακούσετε ένα κλικ.
- Τοποθετήστε 3x βίδες στερέωσης στο πίσω μέρος του Gate-6.
- Τοποθετήστε την πλάκα τύπου (T19277) στο πίσω μέρος της Gate-6 και στον γρήγορο οδηγό (O8406-X).
Ελέγξτε τη λειτουργία
- Ελέγξτε την επικοινωνία μέσω της διεπαφής σύμφωνα με τη διαδικασία του γρήγορου οδηγού.
- Βάλτε το κάλυμμα του καλωδίου και πιέστε προς τα κάτω μέχρι να ακούσετε ένα κλικ.
