σκοπός

Αντικατάσταση της Βαλβίδας Ψύξης 1 (M 3)

προσόν

επαγγελματικό προσωπικό

Υλικό

Θέση.ΟνοματεπώνυμοΤ28934Τ25914
01

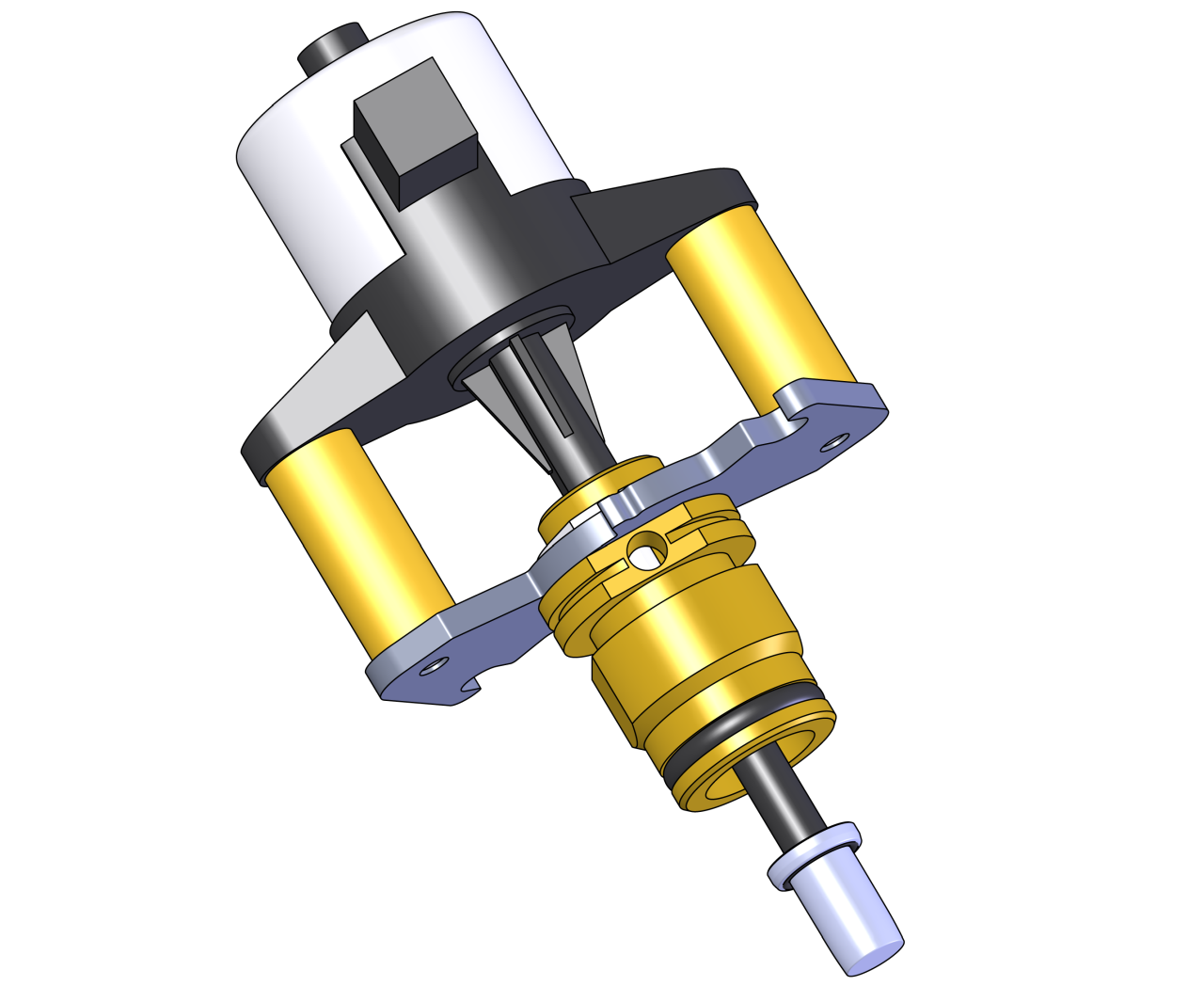

Βαλβίδα ψύξης 1, 7 mm

1-
01

Βαλβίδα ψύξης 1, 10 mm

-1

Απαιτούμενο υλικό

  • Κατσαβίδι Torx μεγέθους 20

Συνέχεια

ΠΡΟΣΟΧΗ!

Η εργασία με τη συσκευή απαιτεί γνώση των οδηγιών ασφαλείας και γρήγορες οδηγίες χρήσης. Γι 'αυτό:

Διαβάστε προσεκτικά τις οδηγίες ασφαλείας και τις γρήγορες οδηγίες χρήσης πριν ξεκινήσετε οποιαδήποτε εργασία. Η βασική απαίτηση για ασφαλή εργασία είναι η συμμόρφωση με όλες τις οδηγίες ασφαλείας και η προσεκτική δράση από εξειδικευμένο επαγγελματικό προσωπικό για την πρόληψη ατυχημάτων που περιλαμβάνουν σωματικές βλάβες και υλικές ζημιές.

Ψύξη / άδειασμα

  • Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
  • Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
    • Η συσκευή κρυώνει και αδειάζει το καλούπι πριν το απενεργοποιήσετε.

Σβήστε και αφαιρέστε τα καλύμματα

  • Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1), τραβήξτε έξω το φις τροφοδοσίας.
  • Αφαιρέστε την παροχή νερού ψύξης (θύρα C).
  • Αφαιρέστε τα καλύμματα από τη συσκευή (Ανοίξτε τη συσκευή→).
  • Ανοίξτε το πτερύγιο σέρβις στο πίσω τοίχωμα της συσκευής (→ Ανοίξτε τη συσκευή).

Αντικαταστήστε το ανταλλακτικό

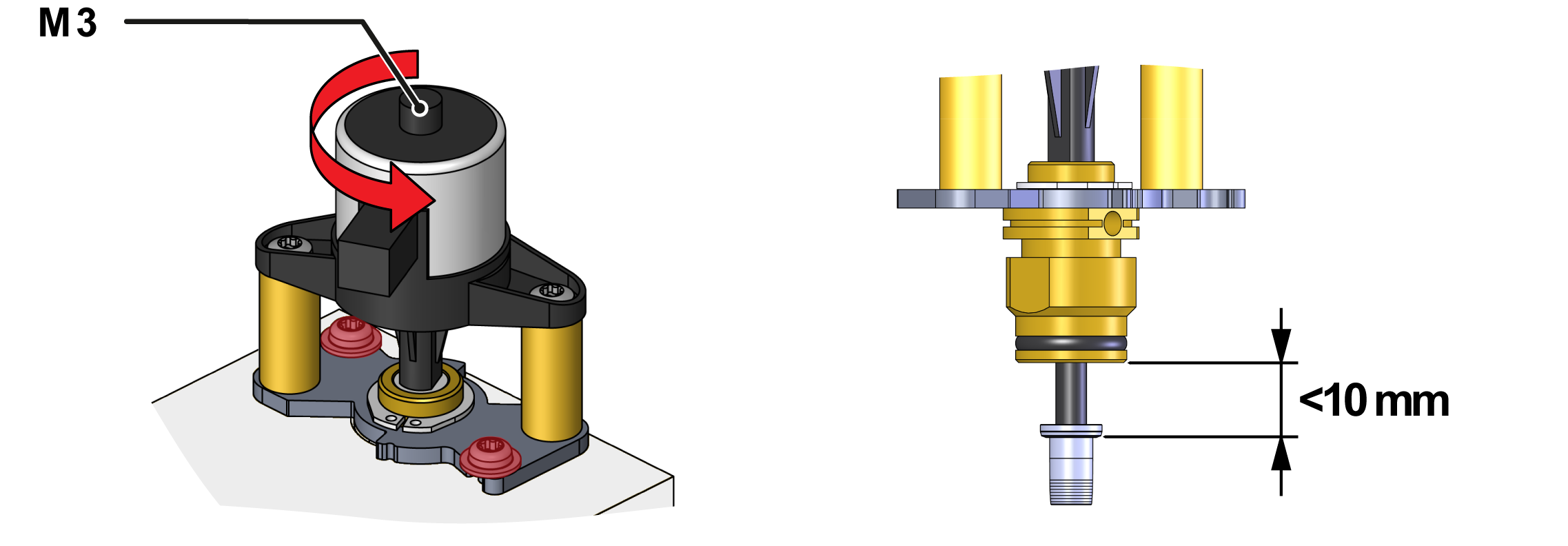

  • Αποσυνδέστε το καλώδιο στη βαλβίδα ψύξης (M_3).
  • Αφαιρέστε δύο φορές τις βίδες στερέωσης στη μονάδα νερού ψύξης.
  • Γυρίστε τη βαλβίδα ψύξης και τραβήξτε την προς τα έξω.

ΠΡΟΣΟΧΗ — Ακατάλληλη εγκατάσταση!

Τα ανταλλακτικά παραδίδονται με έμβολα βαλβίδας που δεν έχουν επεκταθεί πλήρως. Το έμβολο βαλβίδας μπορεί να στηριχτεί. Γι 'αυτό:

  • Ποτέ μην τοποθετείτε τη βαλβίδα με το έμβολο της βαλβίδας πλήρως εκτεταμένο (εικ.).
  • Τοποθετήστε μια νέα βαλβίδα ψύξης (M_3) και γυρίστε την στην τελική θέση.
  • Ασφαλίστε τις 2 βίδες στερέωσης στη μονάδα νερού ψύξης.
    • Για πλαστική μονάδα νερού ψύξης (PPS), σφίξτε τη βίδα με 2 Nm - μην την υπερβείτε!
  • Συνδέστε το καλώδιο στη βαλβίδα ψύξης (M_3).

Ελέγξτε τη στεγανότητα / τη λειτουργία

  • Συνδέστε την παροχή νερού ψύξης (σύνδεση C).
  • Συνδέστε το φις τροφοδοσίας και ενεργοποιήστε τον κύριο διακόπτη (QS 1).
  • Επιλέξτε [Προφίλ χρήστη] και ορίστε το σε «Διατροφή».
  • Επιλέξτε [Υπηρεσία] > [Παράμετροι] > [Ψύξη] > [Βηματικοί κινητήρες] > [Τοποθέτηση KV1].
  • Ρυθμίστε την τιμή και ελέγξτε τη ροή νερού ψύξης:
    • 0% = Βαλβίδα κλειστή
    • 100% = Βαλβίδα ανοιγμένη
  • ενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O (), ελέγξτε τη στεγανότητα και τη λειτουργία της συσκευής.

Σβήστε και εγκαταστήστε καλύμματα

  • Απενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O ().
    • Η συσκευή απενεργοποιείται και, εάν είναι απαραίτητο, ψύχεται και χωρίς πίεση.
  • Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1).
  • Επανατοποθετήστε τα καλύμματα από τη συσκευή (→).Ανοίξτε τη συσκευή
