Sustitución de la placa del equipo GIF-61 (A 4)

calificación

personal especializado

Material

Pos.DenominaciónArtículosT28499
01

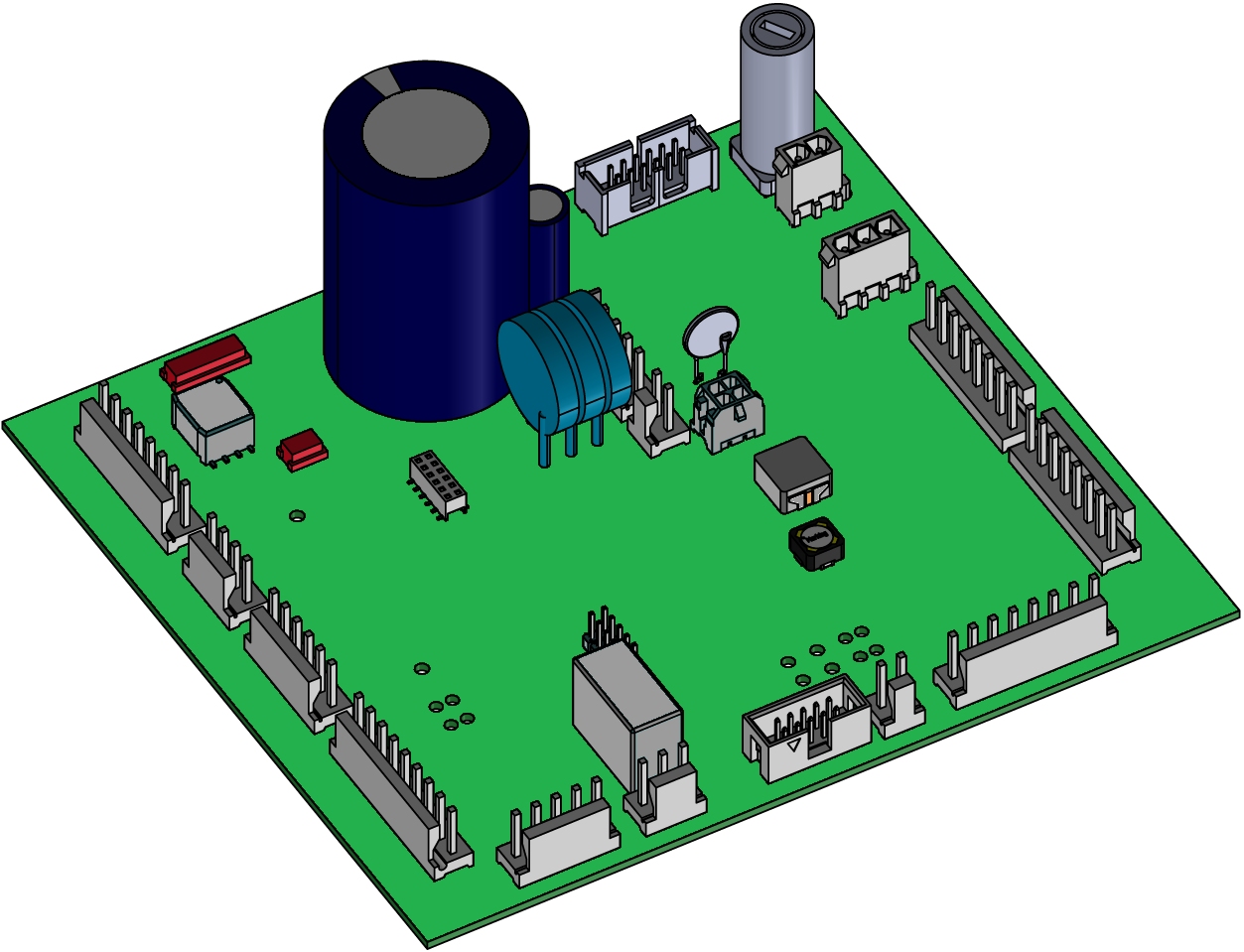

placa de equipo GIF-61

T28499-X1

Material necesario

  • Destornillador Torx tamaño 20

Guía de vídeo

Siga el enlace del código QR para ver el vídeo de YouTube.

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

¡NOTA!

Los Datos de configuración y calibración se almacenan en la placa del equipo GIF-61 y, por lo tanto, se pierden cuando se sustituyen.

Enfriar y desconectar

  • En la pantalla básica, toca el botón de funcion ().
    • El equipo se enfría hasta que la temperatura sea inferior a la temperatura de enfriamiento. A continuación, el equipo se apaga.

  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.

Parte delantera abierta

  • Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.

Reemplace la pieza de repuesto

  • Retire todos los conectores de la placa del equipo GIF-61.

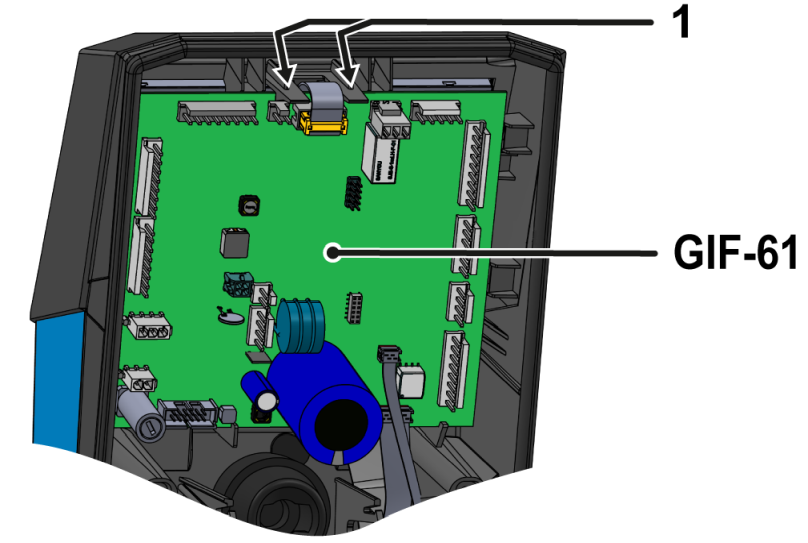

  • Presione las correas de montaje de la placa del equipo GIF-61 (①) hacia afuera.
    • La placa de circuito ahora se puede levantar.
  • Inserte la nueva placa del equipo GIF-61 en los huecos correspondientes.
    • Compruebe si las correas de montaje están bloqueadas en su lugar (①).
  • Vuelva a conectar los conectores a la placa del equipo GIF-61.
    • Compruebe que todos los conectores estén correctamente conectados.

Cierre la parte delantera

  • Dobla la parte delantera y fija 2 tornillos Torx.

encender el equipo

  • Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
    • La actualización de software del equipo automáticamente según sea necesario.

¡NOTA!

Si la configuración está incompleta, aparece el mensaje de error correspondiente en la pantalla. El mensaje de error se puede ignorar porque el equipo restablece todos los Datos y parámetros.

Datos de reinicio

  • Pulsa el botón de perfil en la pantalla básica.
  • Seleccione [Perfil De Usuario]
  • Establezca los parámetros en «pensión alimenticia»
  • Selecciona [Servicio] > [Configuración] > [Reinicio Completo]
    • El acceso se realiza mediante el código "1.2. »
  • Presiona el símbolo de restablecimiento para restablecer todos los Datos.

configurar

  • Seleccione [Servicio] > [Configuración].
    • El acceso se realiza mediante el código "1.2. »
  • Vuelva a configurar el equipo. Durante la configuración, siga la información de la placa de características del dispositivo. Se requieren los siguientes ajustes de parámetros:
    • número del equipo
    • año de fabricación
    • temperatura
    • sistema hidráulico
    • tamaño del dispositivo
    • tipo de calefacción
    • tipo de bomba
    • tipo de refrigeración
    • Tensión de línea (U N)

Calibrar

Peligro debido a un calibrado incorrecto

Las calibraciones incorrectas pueden provocar un mal funcionamiento del equipo. Por eso:

  • Verificar el calibrado

Calibre la medición de presión

  • Asegúrese de que el equipo esté despresurizado.
    • El manómetro del equipo debe indicar 0,0 (±0,3) bar.
  • Desmonte las conexiones hidráulicas de las líneas de Salida y Retorno.
  • Seleccione [Pantalla] > [Valores Reales] > [Presión del sistema] o [Presión De Entrada].
    • La presión del sistema debe ser de 0.0 (±0.1) bar.
  • Si hay una desviación superior a 0,1 bar, se deben comprobar los sensores de presión del dispositivo. En el caso de errores lineales más grandes, se debe corregir una desviación general (compensación) del sensor de presión.
    • [Servicio] > [Calibración] > [Presión] > [Sensor de presión 1 offset] (Presión del sistema) o [Sensor de presión 2 offset] (Presión de entrada).

Compruebe la medición de la presión

  • Seleccione [Pantalla] > [Valores Reales] > [Presión del sistema] o [Presión De Entrada]
    • La presión del sistema debe ser de 0.0 (±0.1) bar. Si no, repita el calibrado del sensor de presión.

Calibrar la medición de caudal

  • Instale la tubería hidráulica con la válvula de cierre (por ejemplo, el probador HB-TP180) entre las conexiones de Salida y Retorno.
  • Haga funcionar el equipo en modo normal a 40 °C durante al menos 10 minutos.
  • Seleccione [Servicio] > [Calibración] > [Flujo] > [Offset de flujo (interno)].
    • Establezca los parámetros en 5 l/min.
  • Cierre la válvula de cierre entre la Salida y la Retorno y espere 1 minuto.
  • Lea el caudal actual.
  • Defina los parámetros [Compensación de caudal (interno)] de acuerdo con el siguiente cálculo:
    • Nuevo desfase = 5 l/min — «caudal de corriente» [caudal].
  • Vuelva a abrir la válvula de cierre.

Compruebe la medición de caudal

  • Haga funcionar el equipo en modo normal a 40 °C durante al menos 10 minutos
  • Cierre la válvula de cierre entre la Salida y el Retorno
    • El caudal cae a 0 l/min y el mensaje de alarma «Caudal cero» se retrasa.
  • Reconocer reconocer la alarma y abrir la válvula de cierre.

Función de comprobación

  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.
    • Compruebe las funciones del equipo (rules para el valor teórico deseado).
  • Apague el aparato con el botón de E/S ().
    • El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Desconectar el interruptor principal (QS 1).
