propósito

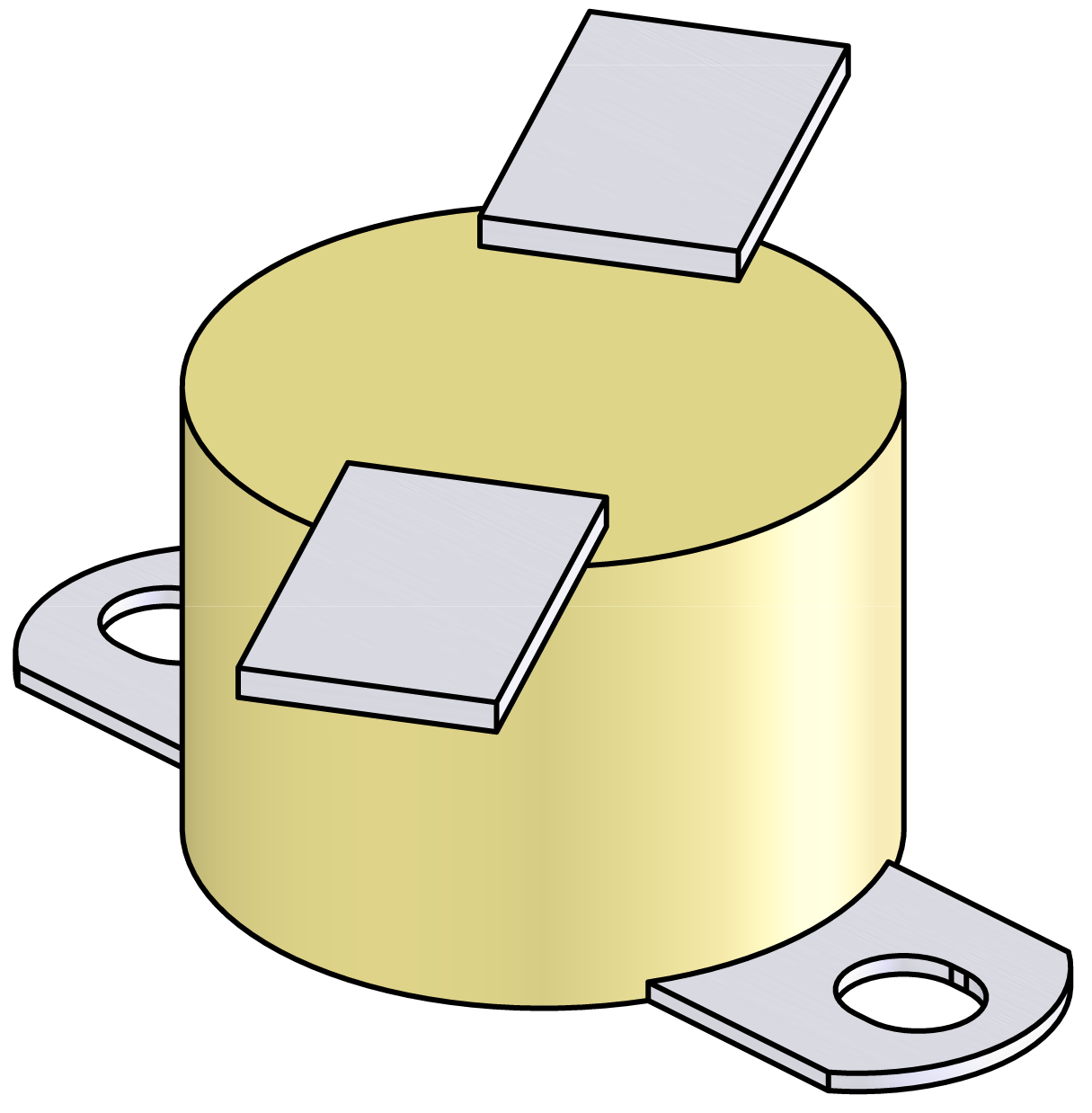

Cambio de termostato (ST 1)

cualificación

personal especializado

Material

Pos.DenominaciónT28825T28824T28823Carretera T29570
01Termostato 115°C1---
01Termostato 155°C-1--
01Termostato 170°C--1-
01Termostato 190°C---1

Material necesario

  • Destornillador Torx tamaño 20
  • Destornillador Torx tamaño 10
  • Lubricante (evita que las combinaciones de acero inoxidable se atasquen)

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

desconectar y quitar las cubiertas

  • En la pantalla básica, toca el botón de funcion ().
    • El equipo se enfría hasta que la temperatura sea inferior a la temperatura de enfriamiento. A continuación, el equipo se apaga.

  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.
  • Retire las cubiertas del equipo (→Abrir equipo).

Sustituya la pieza de repuesto

  • Extraiga los tornillos de fijación del termostato (ST_1).
  • Extraiga la clavija plana del cable del termostato.

¡ATENCIÓN!

Las conexiones roscadas, en particular las combinaciones de acero inoxidable/acero inoxidable o acero/acero inoxidable, tienden a atascarse o atascarse cuando están en funcionamiento durante mucho tiempo a altas temperaturas. Por eso:

  • Utilice los lubricantes adecuados

  • Instale la clavija plana del cable del termostato en el termostato nuevo (ST_1).

¡ATENCIÓN!

Para un funcionamiento fiable, asegúrese de que haya una superficie de contacto térmico perfecta entre el termostato y la superficie.

  • Instale el nuevo termostato (ST_1) y fíjelo con los tornillos de montaje.
    • Asegúrese de que el termostato esté en contacto firme y completo con la superficie.

Instale las cubiertas

  • Vuelva a colocar las cubiertas del equipo (→Abrir equipo).

Función de comprobación

  • Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.
  • Apague el aparato con el botón de E/S ().
    • El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.
