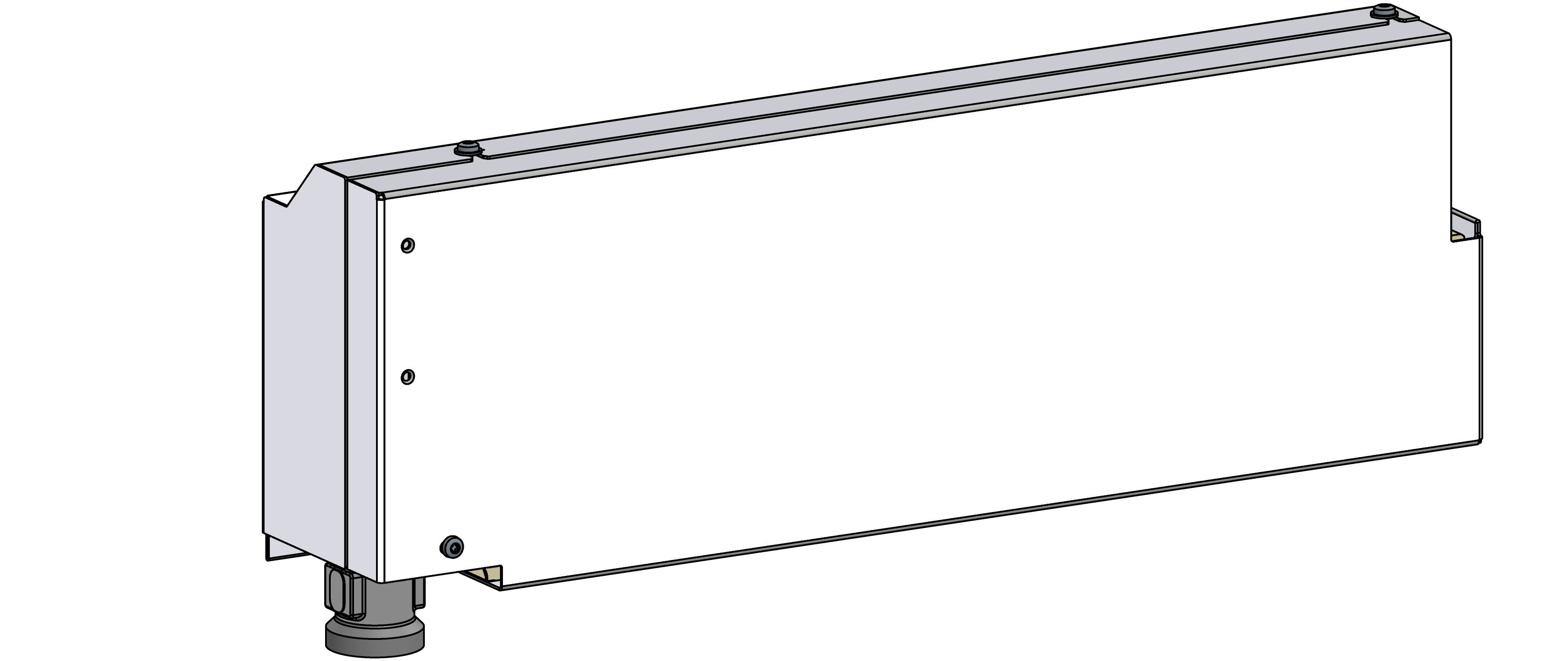

T29616-X: Calefacción 8+16 kW (6P/6R)

propósito

Sustitución de la calefacción (EH 1)

cualificación

personal especializado

Material

Material requerido

• Llave de extremo abierto, tamaños 32, 41
• Llave de anillo, tamaño 10
• Destornillador Torx tamaño 20

procedimiento

enfriamiento y vaciado

• En la pantalla básica, toca el botón de funcion ().
• En la pantalla básica, toca el botón de funcion ().
  • El equipo se enfría y vacía el molde antes de apagarlo.

Compruebe la presión

• Seleccione [Pantalla] > [Valores Reales] > [Presión Del Sistema].
  • La presión del sistema debe mostrar una visualización de 0.0 (±0.1) bar.
• La presión indicada por el manómetro debe ser de 0.0 (+0.3) bar.

desconectar y quitar las conexiones

• Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.
• Todas las conexiones hidráulicas externas de la Salida (OUT) y el Retorno (IN).

Quite las tapas y abra la parte delantera

• Retire las cubiertas del equipo (→Abrir equipo).
• Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.

Desenchufe el cable

• Desenchufe los conectores X302.X y X303.X de la placa de medición de potencia ZSM-61:

• • 400/460 V: X302.X, X303.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 / A 8.2 (ZSM-61)

• Retire completamente el cable de calefacción

Extraiga el módulo de calefacción (EH_1)

• Extraiga la tubería de la manguera ① Puede salir agua cuando se abren las conexiones.
• Extraiga los tornillos Torx ② del soporte media vuelta.
• Extraiga y extraiga los tornillos hexagonales ③ de la brida de conexión.
• Extraiga el módulo de calefacción (EH_1) del accesorio con forma de ojo de cerradura y déjelo a un lado.

Instale el módulo de calefacción (EH_1)

¡ATENCIÓN!

Las conexiones roscadas, en particular las combinaciones de acero inoxidable/acero inoxidable o acero/acero inoxidable, tienden a atascarse o atascarse cuando están en funcionamiento durante mucho tiempo a altas temperaturas. Por eso:

• Utilice los lubricantes adecuados

• Extraiga el soporte ④ y transfiéralo a la nueva Calefacción.
• Compruebe si el sello de PTFE ⑤ está desgastado y cámbielo si es necesario.
• Inserte el sello de PTFE ⑤ en la ranura de la nueva Calefacción.
• Conecte el módulo de calefacción (EH_1) al accesorio con forma de ojo de cerradura situado en el lateral de la carcasa eléctrica y colóquelo correctamente.
  • Compruebe que la junta encaja perfectamente en la ranura.
• Monte los tornillos hexagonales ③ en la brida de conexión y apriételos.
• Apriete los tornillos Torx ② del soporte.
• Instale y apriete la tubería de la manguera ①.

Conecte el cable y péguelo en la placa de características

• Coloque el cable de calefacción en la carcasa eléctrica.
• Conecte los conectores X302.X y X303.X a la placa de medición de potencia ZSM-61:

• • 400/460 V: X302.X, X303.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 / A 8.2 (ZSM-61)

• Dobla la parte delantera y fija 2 tornillos Torx.

Compruebe la estanqueidad y el funcionamiento

• Vuelva a instalar las conexiones hidráulicas externas en la Salida (OUT) y el Retorno (IN).
• Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.
• Después de una prueba de estanqueidad exitosa, caliente la unidad de control de temperatura a la temperatura máxima del equipo.

desconectar e instalar las cubiertas

• En la pantalla básica, toca el botón de funcion ().
  • El equipo se enfría hasta que la temperatura sea inferior a la temperatura de enfriamiento. A continuación, el equipo se apaga.

• Desconectar el interruptor principal (QS 1).
• Vuelva a colocar las cubiertas del equipo (→Abrir equipo).
