T29745-X: Lisaseadmed_ZN
eesmärk
Lisavarustuse moderniseerimine ZN
kvalifikatsioon
erialapersonal
Materjal

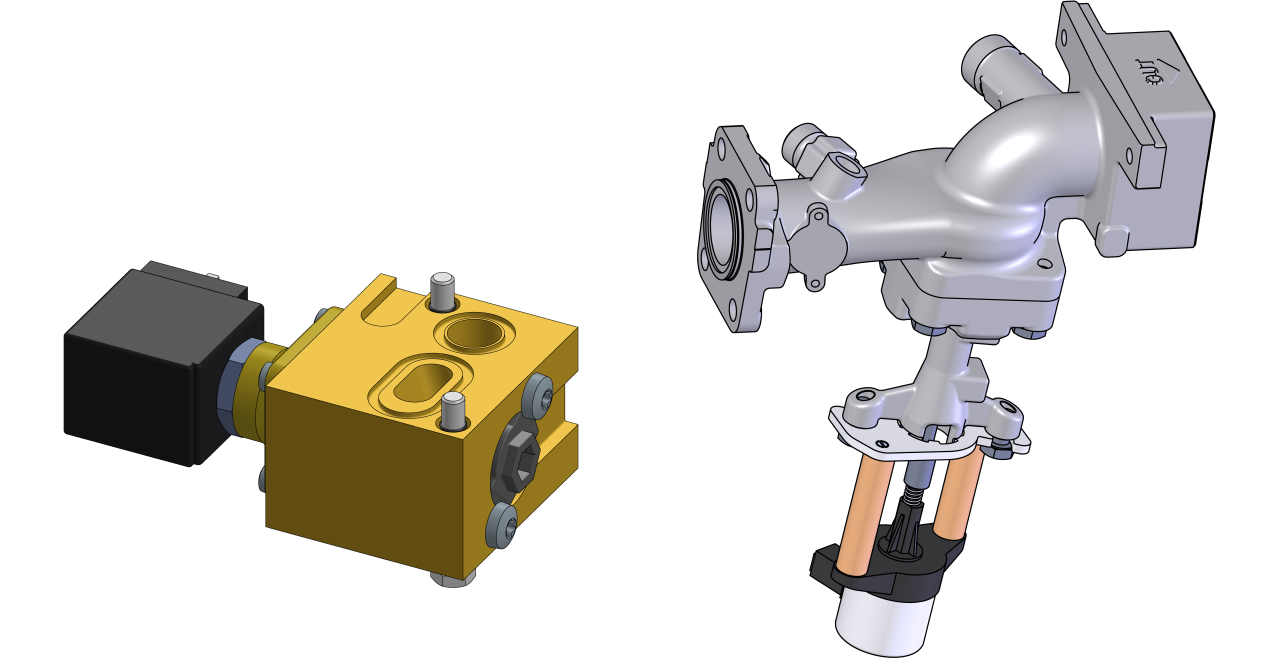

| Pos. | Tähistus | Üksused | T29745-1 | T29745-2 |
| 01 | messingist moodul ZNM | T29473 | 1 | 1 |
| 02 | o-ring 17x2 - FPM | T21638 | 2 | 2 |
| 03 | o-ring 25x2 - FPM | T28708 | 1 | 1 |
| 04 | Dichtung 29x29x1,5 | T16683 | 1 | 1 |
| 05 | kaabel X52.4 (YV 5) | T21533-5 | 1 | 1 |
| 06 | surve tükk 26x29 - PPS | T29068 | 1 | 1 |
| 07 | Dichtung FPM | T23381 | 1 | 1 |
| 08 | Survevedru 10,2x0,7x23,75 | T28832 | 1 | 1 |
| 09 | ventiil ventiilile | T23379 | 1 | 1 |
| 10 | voolik DN10x600 | T29525 | 1 | 1 |
| 11 | o-ring 11,91x2,62 - FPM | T23016 | 1 | 1 |
| 12 | Torx kruvi M6x8 | B3061951 | 3 | 3 |
| 13 | roostevaba terasest moodul VLM | T29444 tee | 1 | 1 |
| 14 | Dichtung 35x38x1 - PTFE | T29506 | 1 | 1 |
| 15 | roostevaba terasest moodul VLM 160 °C (AV_1) | T29442-1 | 1 | - |
| 16 | roostevaba terasest moodul VLM 180 °C (AV_1) | T29442-2 | - | 1 |
| 17 | kuusnurkne kruvi M6x18 | T29509 | 4 | 4 |
| 18 | kaabel X32.3 (M 9) | T23778-11 | 1 | 1 |
| 19 | köis tie | T14121 | 6 | 6 |
| 20 | andmesilt | T19277 | 3 | 3 |
Nõutav materjal
- Torx kruvikeeraja
- Mutrivõti
- Risti kruvikeeraja
- Kuuskantvõti
- Kuumaõhupuhur
tegevusviis
TÄHELEPANU!
Seade töötamine nõuab teadmisi ohutusjuhiste ja kiirjuhend kohta. Sellepärast:
Enne töö alustamist lugege hoolikalt ohutusjuhiseid ja kiirjuhendit. Ohutu töö põhinõue on kõikide ohutusjuhiste järgimine ja kvalifitseeritud erialapersonal hoolikas tegevus, et vältida õnnetusi, mis on seotud vigastustega ja varalise kahjustusega.
jahutus ja tühjendage
- Puudutage põhikuva funktsioon nuppu (
).- Seade jahtub, kuni temperatuur on jahutustemperatuurist madalam. Seejärel lülitub seade välja.
- Vabastage kruvipistik tühjendusühenduses (G) aeglaselt, kuni seade on rõhuvaba. See hoiab ära vedeliku pritsmete tekkimise.
- Asetage kogumisnõu ühenduse alla.
- Eemaldage pistik ja laske kandjal tühjendada.
- Pärast täielikku tühjendamist paigaldage kruvipistik uuesti.
Ühenduste välja lülitama ja eemaldamine
- Välja lülitama pealüliti (QS 1) välja, tõmmake toitepistik välja.
- Eemaldage jahutusveevarustus (port C).
- Kõik välise hüdraulilise ühendused Pealevool (OUT) ja tagasikerimine (IN)
- Seadmetele, mille seerianumber on kuni 2413-nnn: Eemaldage vahepealne adapter
Eemalda kaaned ja avatud esiosa
- Eemaldage seade kaaned (→Seade avamine).
- Avage esiuks ja keerake esiosa täielikult alla, vabastades kaks Torxi kruvi.
- Eemaldage kogu ülemine õhukanali kate. Selleks keerake lahti ja eemaldage 6 kinnituskruvi.
Paigaldage messingist moodul (ZNM)
TÄHELEPANU!
Kruviühendused on suletud niithermeetikuga ja seetõttu vabanevad aeglaselt. Vastasel juhul on oht, et kruviühendus kahjustub (nt kruvipea rebimine). Sellepärast:
- Võimaluse korral soojendage liimühend eelnevalt
- Lahutage jahutusvesi moodul (KWM-Z) ja tühistage.

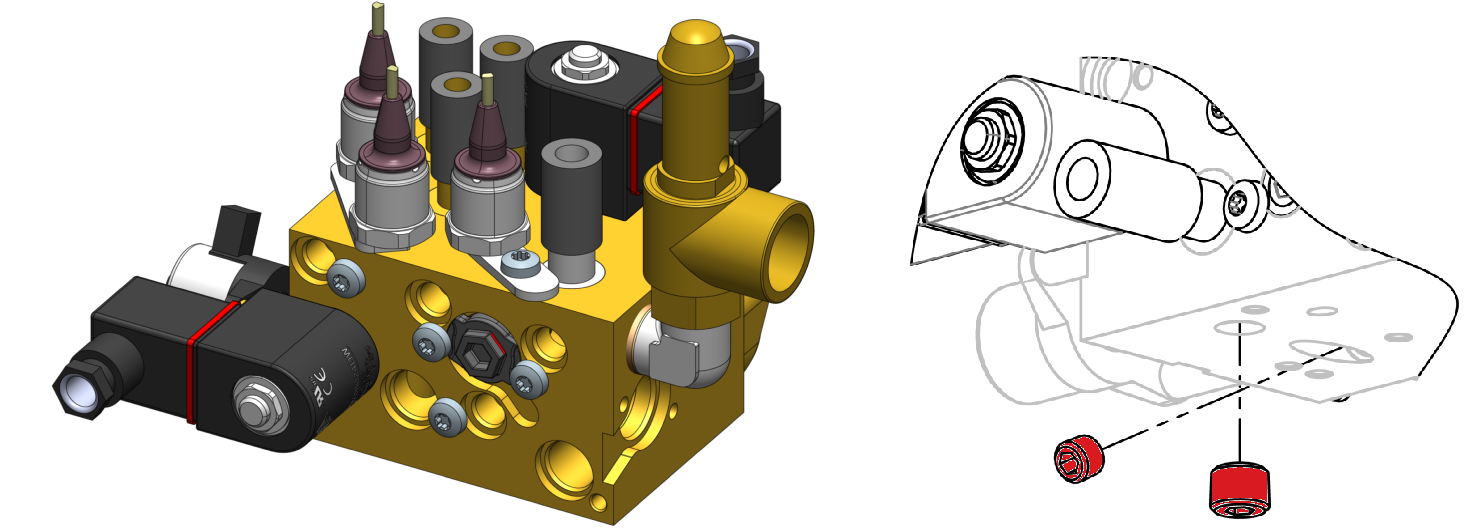

- Eemaldage jahutusvesi mooduli põhjaga kaks pistikukruvi, nagu näidatud.

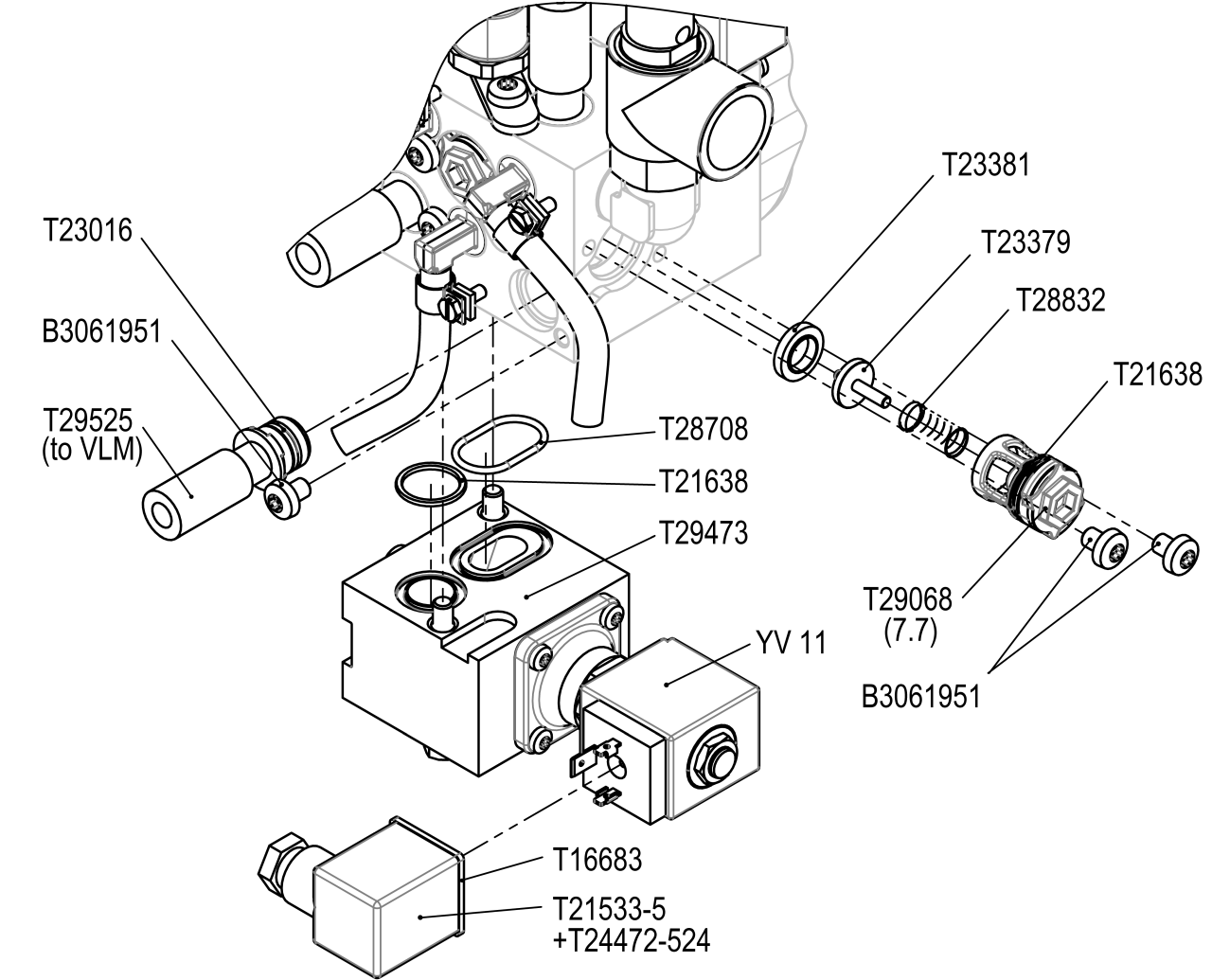

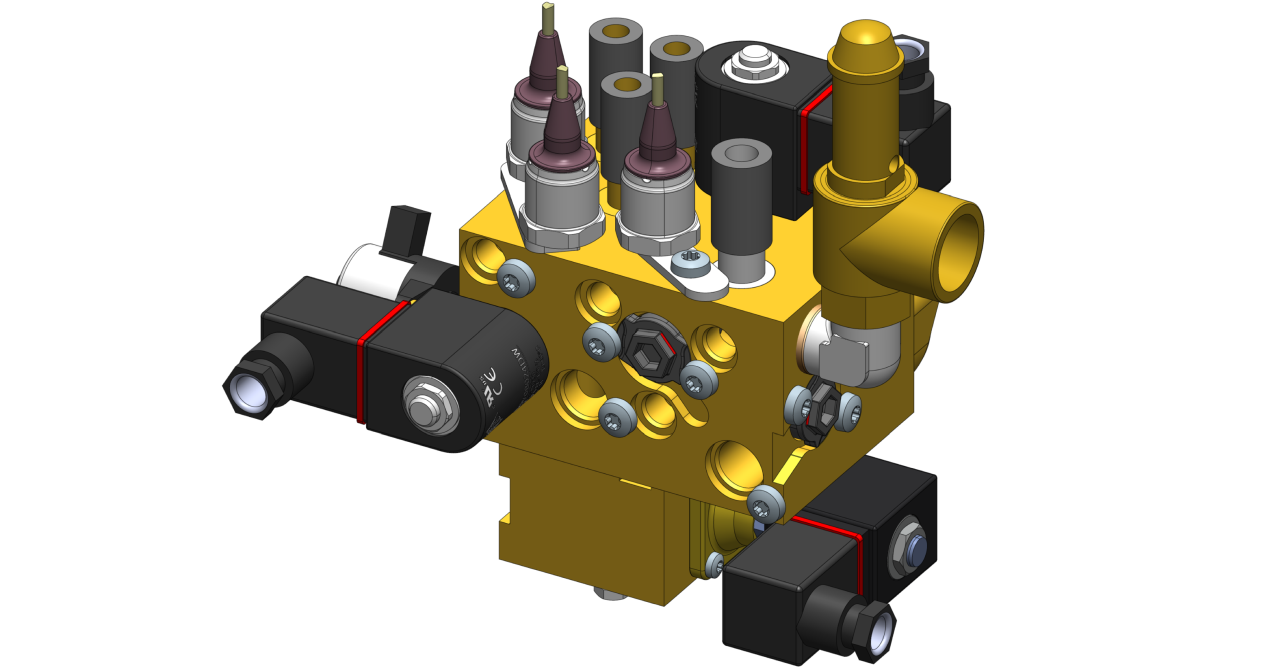

- Paigaldage messingist moodul (ZNM, T29473), sealhulgas nendega seotud komponendid, nagu on näidatud jahutusvesi mooduli (KWM-Z) alumisel küljel.
- Paigaldage ja paigaldage jahutusvesi moodul (KWM-Z).
Paigaldage roostevabast terasest moodul (VLM, AV_1)
- Eemaldage küttemoodul (EHM) ja asetage see kõrvale.

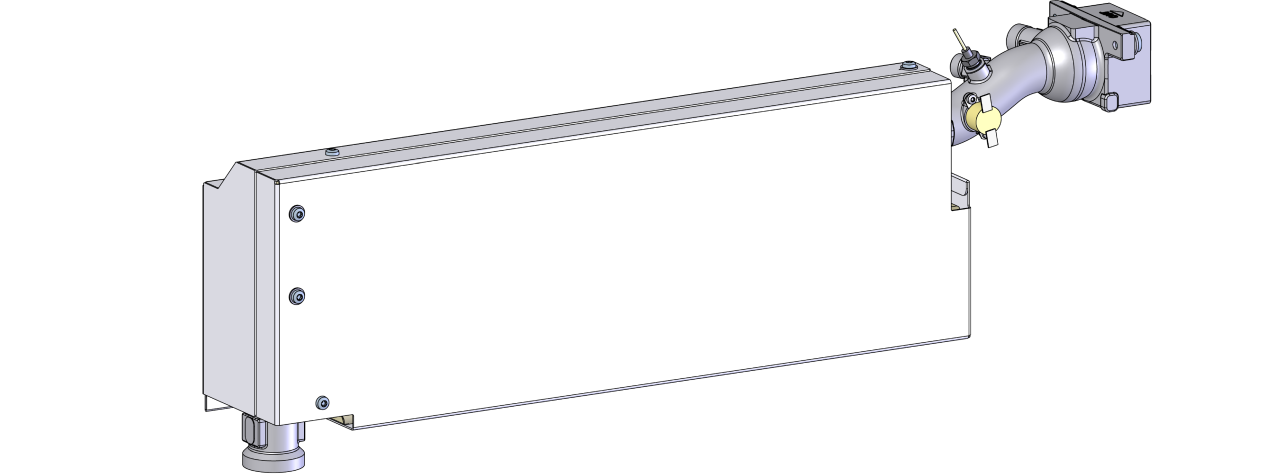

- Eemaldage roostevabast terasest moodul (VLM), mis on juba paigaldatud küttemoodulile (EHM). See moodul ei ole enam vajalik.

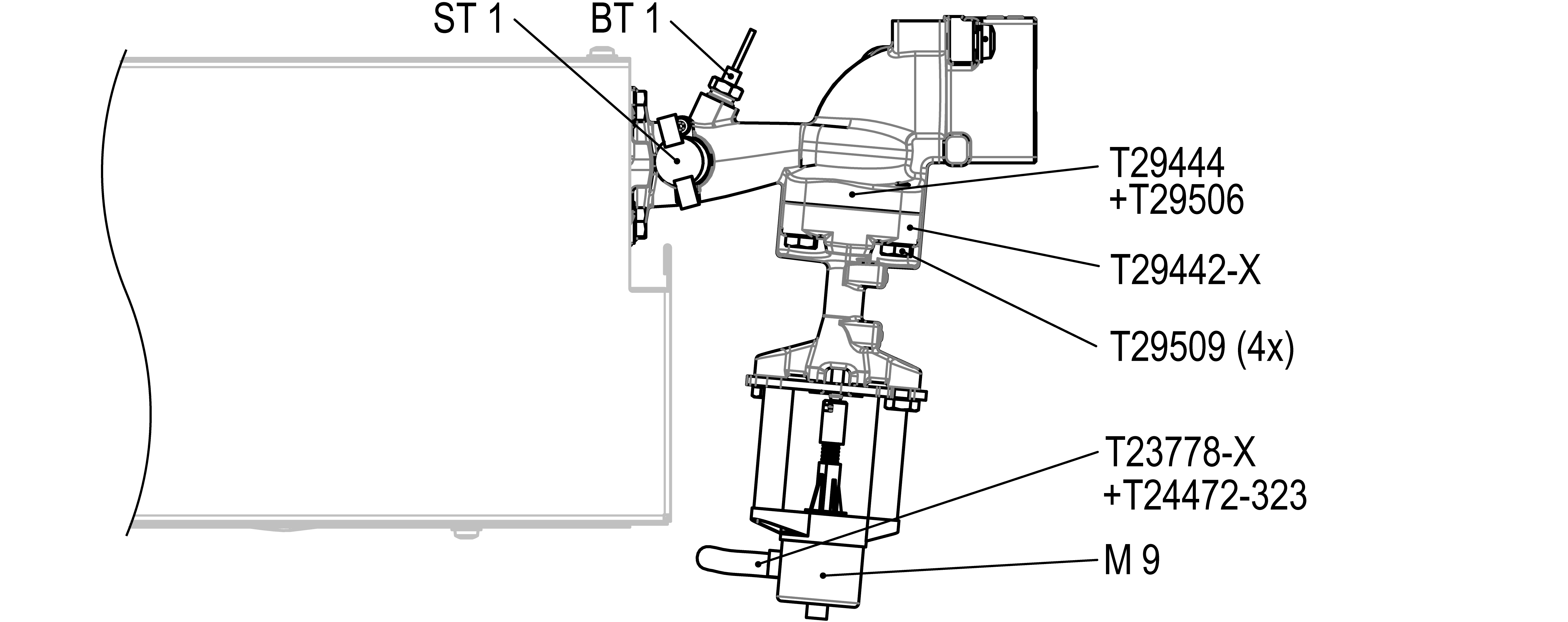

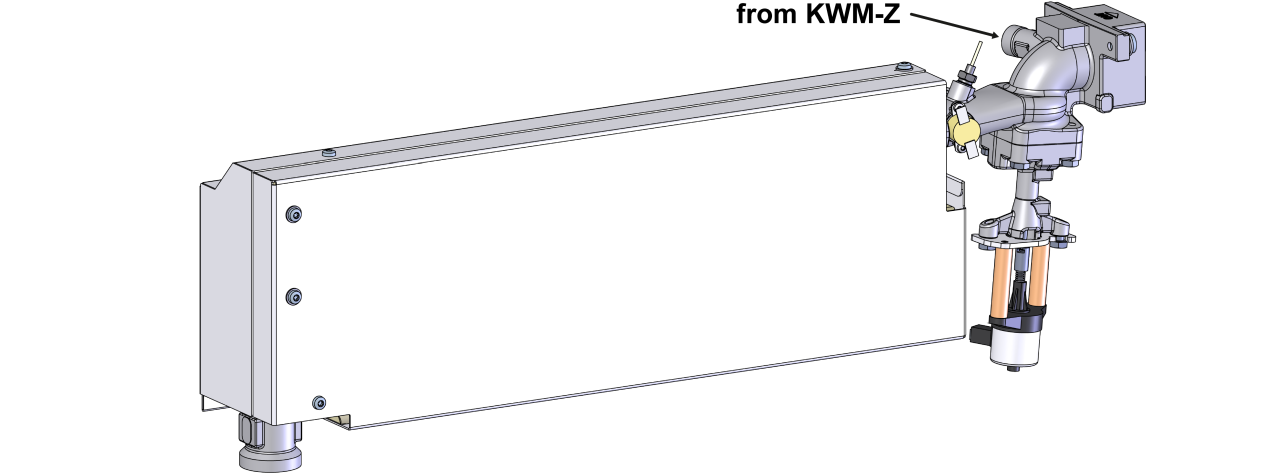

- Paigaldage roostevabast terasest moodul (VLM, T29442-X, T29444), sealhulgas sellega seotud komponendid küttemoodulile (EHM), nagu näidatud.
- Viige temperatuuriandur (BT_1), termostaat (ST_1) ja voolikuühendus (ümbersõit) uuele roostevabast terasest moodulile.
- Paigaldage ja paigaldage küttemoodul (EHM) uuesti.
- Ühendage DN10 voolikuliin (T29525) jahutusvesi moodulist (KWM-Z) roostevabast terasest moodulile (VLM) ja pingutage.
- Paigaldage õhukanali kate uuesti 6x kinnituskruvidega.
Ühendage kaabel ja pulk Type plaat
- Suunake ventiilikaabel (T21533-5, T23778-11) mööda olemasolevat kaabli rakmeid elektrikorpusesse.
- Ühendage ventiil kaabel seade pardal (GIF-61):
- YV 11 (T21533-5) → X52.4 (GIF-61)
- M 9 (T23778-11) → X32.2 (GIF-61)
- Asendage eemaldatud kaablisidemed uutega.
- Murra ees ja turvaline 2x Torx kruvid.
- Kleepige Type plaat (T19277):
- seade tagaseinal
- siseküljele esiukse
- kiirjuhendis (O8402-X)
Kontrollige tihedust ja funktsioon
- Paigaldage välised hüdraulilised ühendused edasi- (OUT) ja tagasikerimine (IN)
- Ühendage jahutusveevarustus (ühendus C).
- Ühendage toitepistik ja sisselülitamine pealüliti (QS 1).
-
Sisselülitamine seade sisse, kasutades I/O nuppu (
), kontrollige seade tihedust ja funktsioon.
Kaante välja lülitama ja paigaldamine
-
Seadme väljalülitamine, kasutades I/O nuppu ().
- Seade lülitub välja ja vajadusel jahutatakse ja rõhuta.
- Välja lülitama pealüliti välja (QS 1).
- Paigaldage seade kaaned uuesti (→Seade avamine).
