tarkoitus

Nykyisen mittauskortin vaihtaminen ZSM-61 (8.x)

pätevyys

ammattihenkilöstö

Materiaali

Pos.KuvausArtikkeliT28501
01ZSM-61 nykyinen mittauskorttiT285011

Vaadittu materiaali

  • Torx ruuvimeisseli koko 20

menettely

HUOMIO!

Työskentely laitteen kanssa edellyttää turvallisuusohjeiden ja pikaoppaan tuntemusta. Siksi:

Lue turvallisuusohjeet ja pikaohje huolellisesti ennen työn aloittamista. Turvallisen työn perusedellytys on kaikkien turvallisuusohjeiden noudattaminen ja pätevän ammattihenkilöstön huolellinen toiminta henkilö- ja omaisuusvahinkojen aiheuttamien onnettomuuksien estämiseksi.

Jäähdytys ja sammuta

  • Napauta perusnäytössä toimintopainiketta ().
    • Laite jäähtyy, kunnes lämpötila on alhaisempi kuin jäähdytyslämpötila. Tämän jälkeen laite sammuu.

Poista kannet ja avaa etuosa

  • Poista kannet laitteesta (→Avaa laite).
  • Avaa etuovi ja taita etuosa kokonaan alas löysäämällä kaksi Torx-ruuvia.
  • Irrota sähkökotelon suojakansi irrottamalla Torx-ruuvit.

Vaihda varaosa

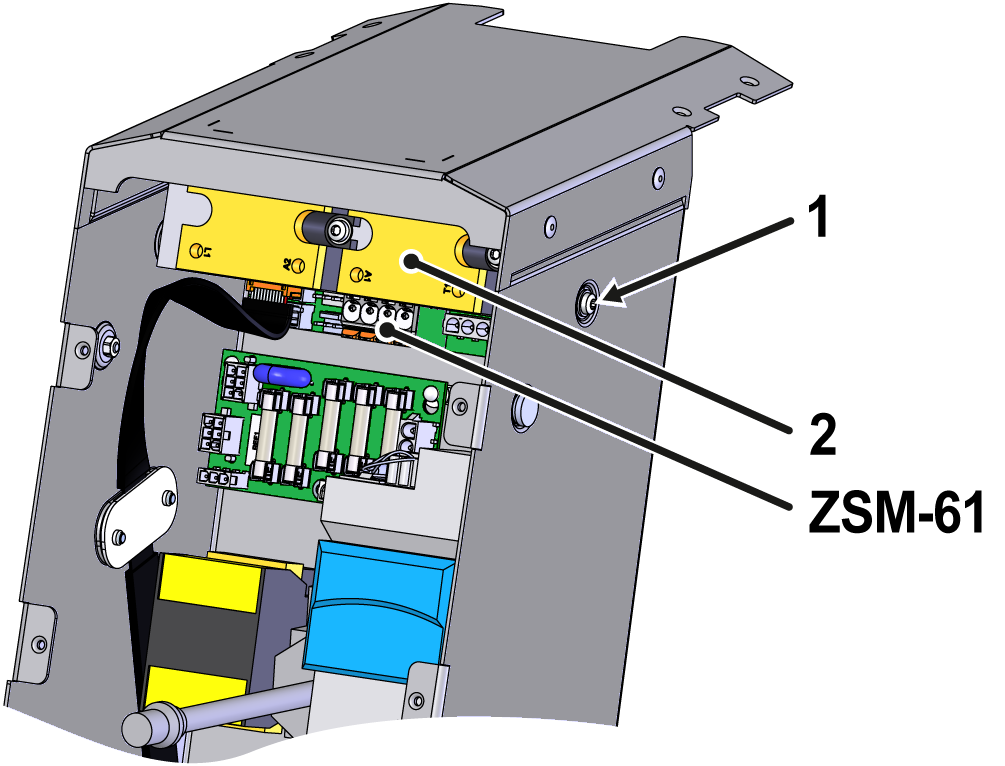

  • Irrota X313.x-liitin ja X301.x-kaapelin valot ZSM-61: n tehonmittauslevyltä.
  • Irrota sivukiinnitysruuvit jäähdytyselementistä (①).
  • Irrota jäähdytyselementti puolijohdereleellä (②) (parempaan saavutettavuuteen)
    • Vedä jäähdytyselementti alaspäin ja nosta se ulos. Kiinnitä huomiota jäähdytyselementin sivulla olevaan ohjainuraan.

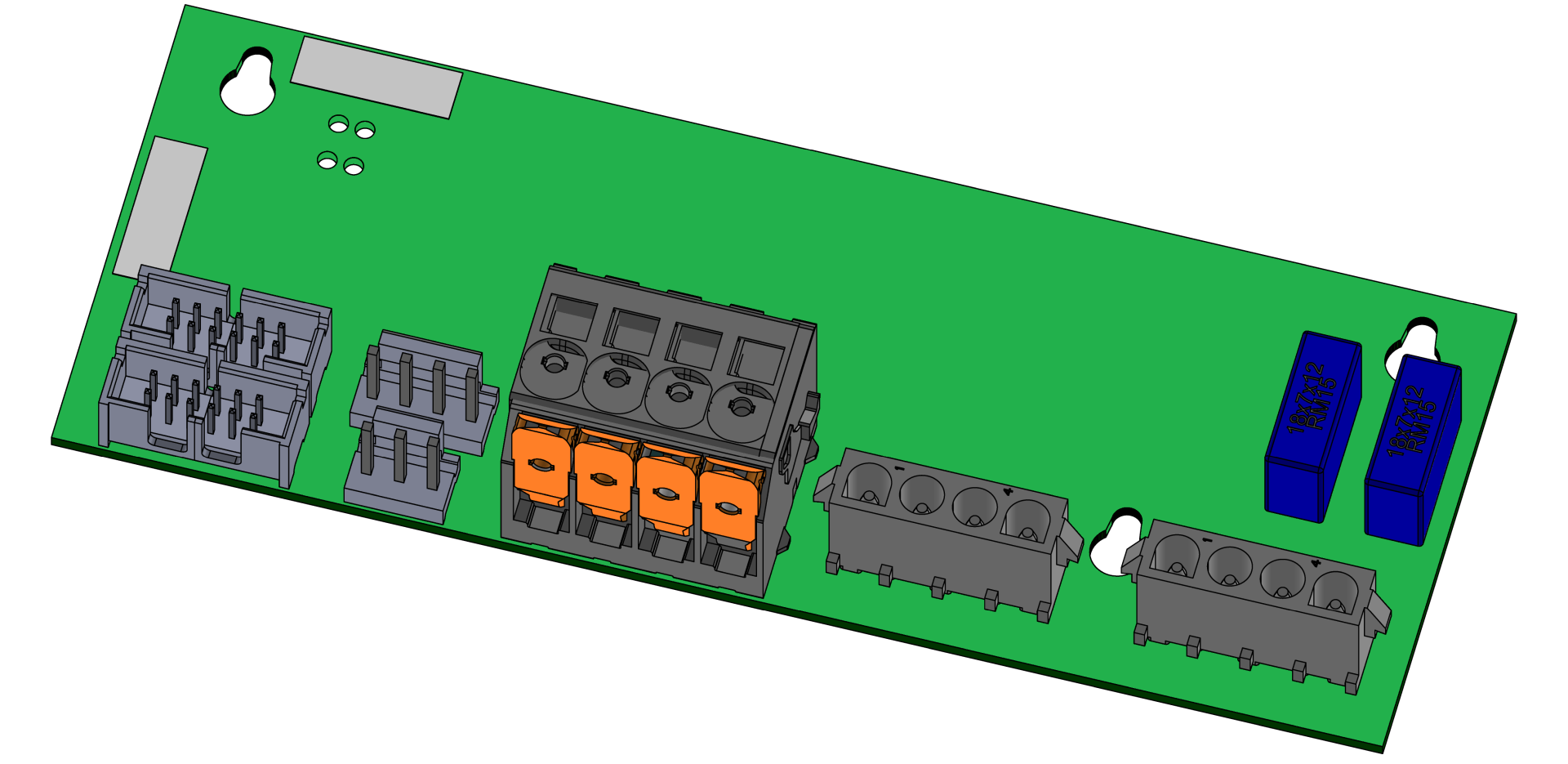

  • Irrota ZSM-61 nykyinen mittauskortti
    • Irrota kaikki muut piirilevyn liittimet.
    • Irrota piirilevyn kiinnitysruuvi.
    • Irrota piirilevy pidikkeestä ja poista se.
  • Käytä uutta ZSM-61 virtamittauskorttia
    • Aseta uusi piirilevy pidikkeeseen ja kiinnitä se kiinnitysruuvilla.
    • Kytke kaikki liittimet uudelleen (paitsi X313.x).
    • Varmista, että kaikki liitännät on kiinnitetty oikein.
  • Asenna jäähdytyselementti puolijohdereleellä (②)
    • Asenna jäähdytyselementti, varmista, että ohjainura on oikein kohdistettu.
    • Kiinnitä kiinnitysruuvit (①).
  • Liitä X313.x-liitin ZSM-61: n tehonmittauskorttiin.

Sulje etuosa

  • Asenna suojakansi sähkökotelon ympärille ja kiinnitä Torx-ruuveilla.
  • Taita etuosa ylös ja kiinnitä 2x Torx-ruuvit.

Tarkista toiminto

  • Kytke virtapistoke ja kytke pääkatkaisin (QS 1) päälle.
  • Käynnistä laite päälle I/O-painikkeella (), tarkista laitteen tiiviys ja toiminto.

sammuta

  • Sammuta laitteen virta I/O-painikkeella ().
    • Laite sammuu ja tarvittaessa jäähdytetään ja paineeton.
  • Sammuta pääkatkaisin (QS 1).
