svrha

Zamjena ploče uređaj GIF-61 (A 4)

kvalifikacija

stručno osoblje

Materijal

Pos.OznakaArtikliT28499
01

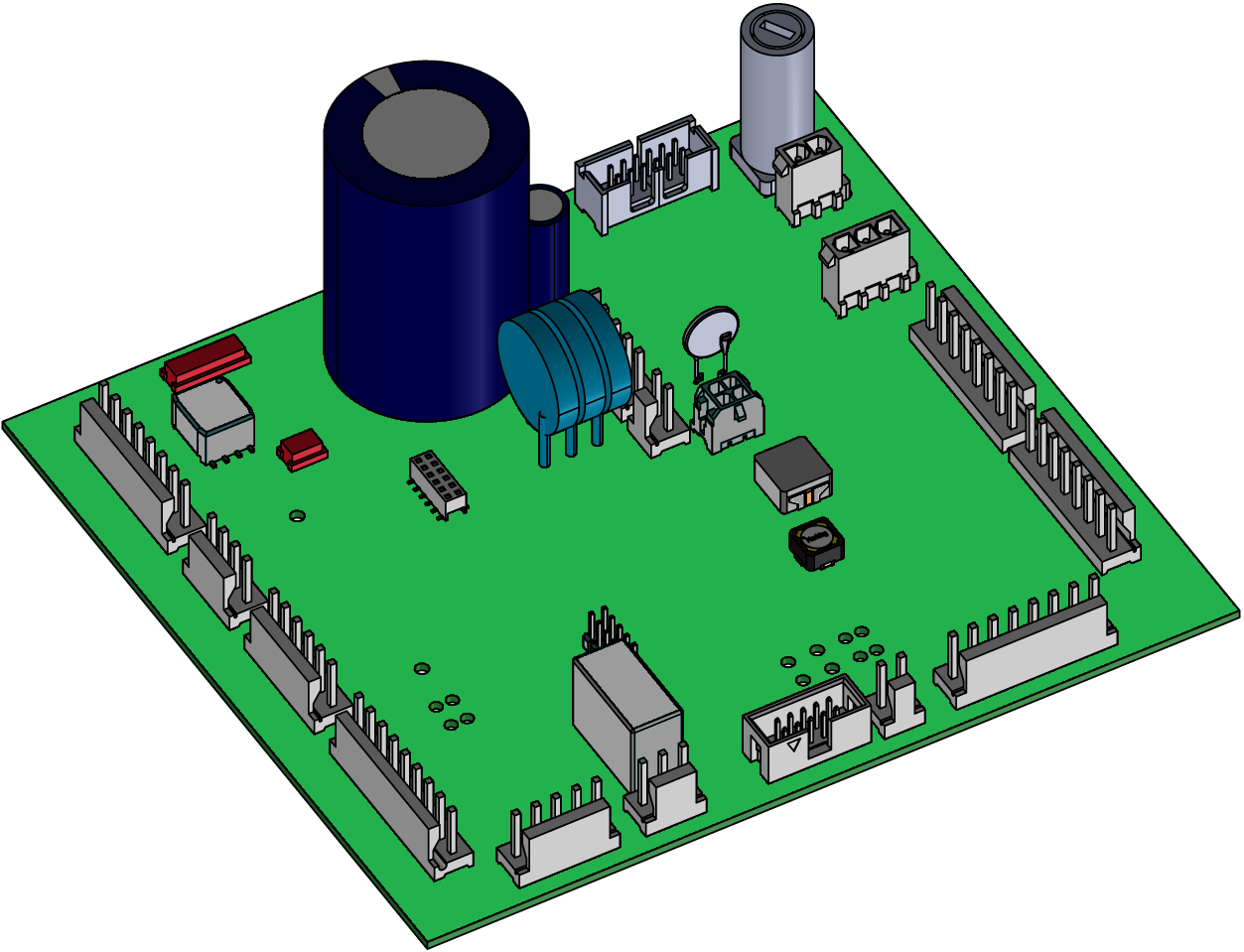

uređaj ploča GIF-61

T28499-X1

Potrebni materijal

  • Torx odvijač size 20

Video vodič

Slijedite vezu QR-Code da biste gledali YouTube videozapis.

postupanje

PAŽNJA!

Rad s uređaj zahtijeva poznavanje sigurnosnih uputa i kratke upute. Zato:

Pažljivo pročitajte sigurnosne upute i kratke upute prije početka bilo kojeg rada. Osnovni uvjet za siguran rad je poštivanje svih sigurnosnih uputa i pažljivo djelovanje kvalificiranog stručno osoblje kako bi se spriječile nesreće koje uključuju tjelesne ozljede i oštećenja imovine.

NAPOMENA!

Podaci o konfiguracija i kalibraciji pohranjeni su na ploči uređaj GIF-61 i stoga se gube prilikom zamjene.

hlađenje i isključi

  • Na osnovni zaslon dodirnite funkcija gumb ().
    • Uređaj se hladi sve dok temperatura nije niža od temperatura hlađenja. Uređaj se zatim isključuje.

  • Ugasiti glavna sklopka (QS 1), izvucite utikač.

Otvorena prednja strana

  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Torx vijka.

Zamijenite rezervni dio

  • Uklonite svi priključke na ploči uređaj GIF-61.

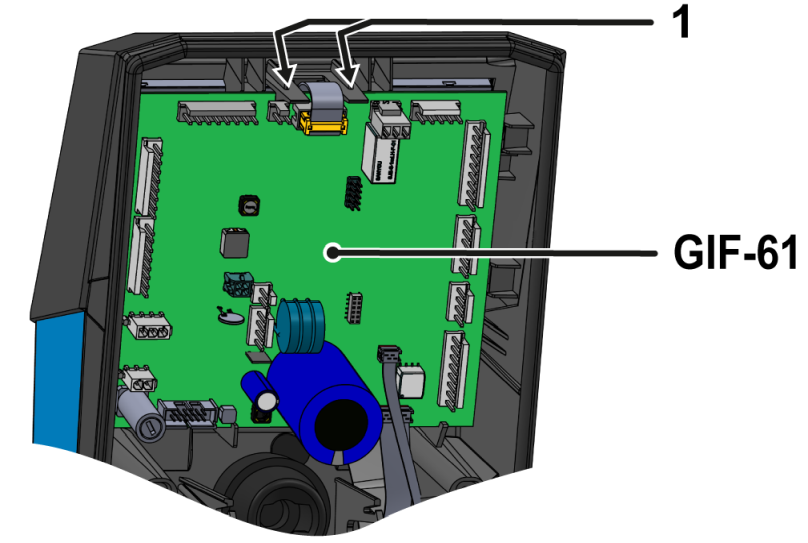

  • Pritisnite trake za montažu na ploči uređaj GIF-61 (①) prema van.
    • Ploča se sada može podići.
  • Umetnite novu ploču uređaj GIF-61 u odgovarajuća udubljenja.
    • Provjerite jesu li montažne trake zaključane na mjestu (①).
  • Priključite konektore natrag u ploču uređaj GIF-61.
    • Provjerite jesu li svi priključci ispravno pričvršćeni.

Zatvori sprijeda

  • Preklopite prednji dio i osigurajte 2x Torx vijke.

uključivanje uređaj

  • Spojite utikač i prekidač uključivanje glavna sklopka (QS 1).
    • Uređaj automatsko ažuriranje softvera po potrebi.

NAPOMENA!

Ako je konfiguracija nepotpuna, na zaslonu se pojavljuje odgovarajuća poruka o pogrešci. Poruka o pogrešci može se zanemariti jer uređaj resetira sve Podaci i parametar.

resetiranje Podaci

  • Dodirnite gumb profil na osnovni zaslon.
  • Odaberite [Korisnički Profil]
  • Postavite parametar na "održavanje"
  • Odaberite [Servis] > [Konfiguracija] > [Kompletno Resetiranje]
    • Pristup je putem koda "1.2. "
  • Dodirnite simbol za resetiranje kako biste resetirali sve Podaci.

konfiguriranje

  • Odaberite [Servis] > [Konfiguracija].
    • Pristup je putem koda "1.2. "
  • Ponovno konfigurirajte uređaj. Prilikom konfiguracija slijedite informacije na pločici Type uređaja. Potrebne su sljedeće postavke parametara:
    • broj uređaja
    • godina proizvodnje
    • Temperatura
    • hidraulični sustav
    • veličina uređaja
    • tip grijanja
    • tip pumpe
    • tip hlađenja
    • Linijski napon (U N)

Kalibrirati

Opasnost zbog pogrešne kalibracija

Neispravne kalibracije mogu uzrokovati kvarove uređaj. Zato:

  • Provjerite kalibracija

Kalibrirajte mjerenje tlaka

  • Provjerite je li uređaj rastlačeno.
    • Manometar na uređaj treba očitati 0,0 (± 0,3) bar.
  • Uklonite hidrauličke spojeve na linijama Polaz. Vod i Povrat. Vod.
  • Odaberite [Prikaz] > [Stvarne Vrijednosti] > [Tlak sustava] ili [Tlak Polaznog voda].
    • pritisak sustava trebao bi pokazati 0,0 (± 0,1) bar.
  • Ako postoji odstupanja> 0,1 bar, moraju se provjeriti senzori tlaka uređaja. Za veće linearne pogreške mora se ispraviti opća odstupanje (pomak) od osjetnik tlaka.
    • [Servis] > [Kalibracija] > [Pritisak] > [Osjetnik tlaka 1 Offset] (tlak sustava) ili [Osjetnik tlaka 2 Offset] (Ulazni tlak).

Provjerite mjerenje tlaka

  • Odaberite [Prikaz] > [Stvarne Vrijednosti] > [Tlak sustava] ili [Tlak Polaznog voda]
    • pritisak sustava trebao bi pokazati 0,0 (± 0,1) bar. Ako ne, ponovite kalibraciju osjetnik tlaka.

Kalibrirajte Mjerenja protoka

  • Ugradite hidrauličku liniju s zapornim ventil (npr. HB-TP180 tester) između priključaka za Polaz. Vod i Povrat. Vod.
  • Upravljajte uređaj u normalni način rada na 40 °C najmanje 10 minuta.
  • Odaberite [Servis] > [Kalibracija] > [Flow] > [Offset protok (interni)]
    • Postavite parametar na 5 l/min.
  • Zatvorite ventil za zatvaranje između Polaz. Vod i povratka i čekati 1 minutu.
  • Pročitajte trenutnu brzinu protok.
  • Postavite parametar [Offset protok (interni)] prema sljedećem izračunu:
    • Novi pomak = 5 L/min — 'strujni tok' [protok].
  • Ponovno otvorite ventil za zatvaranje.

Provjerite Mjerenja protoka

  • Upravljajte uređaj u normalni način rada na 40 °C najmanje 10 minuta
  • Zatvorite ventil za zatvaranje između Polaz. Vod i Povrat. Vod
    • Brzina protok pada na 0 l/min, a alarmna poruka "protok je nula" kasni.
  • Priznajte Priznajte alarm i otvorite zaporni ventil.

Provjera funkcija

  • Uključivanje uređaj pomoću I/O gumba (), provjerite nepropusnost i funkcija uređaj.
    • Provjerite funkcije uređaj (regulirati za željenu zadana vrijednost).
  • Isključiti uređaj pomoću I/O gumba ().
    • Uređaj se isključuje i, ako je potrebno, hladi se i rastlačeno.
  • Ugasiti glavna sklopka (QS 1).
