T29745-X: Dodatna oprema_ZN
svrha
Naknadno opremanje dodatne opreme ZN
kvalifikacija
stručno osoblje
Materijal

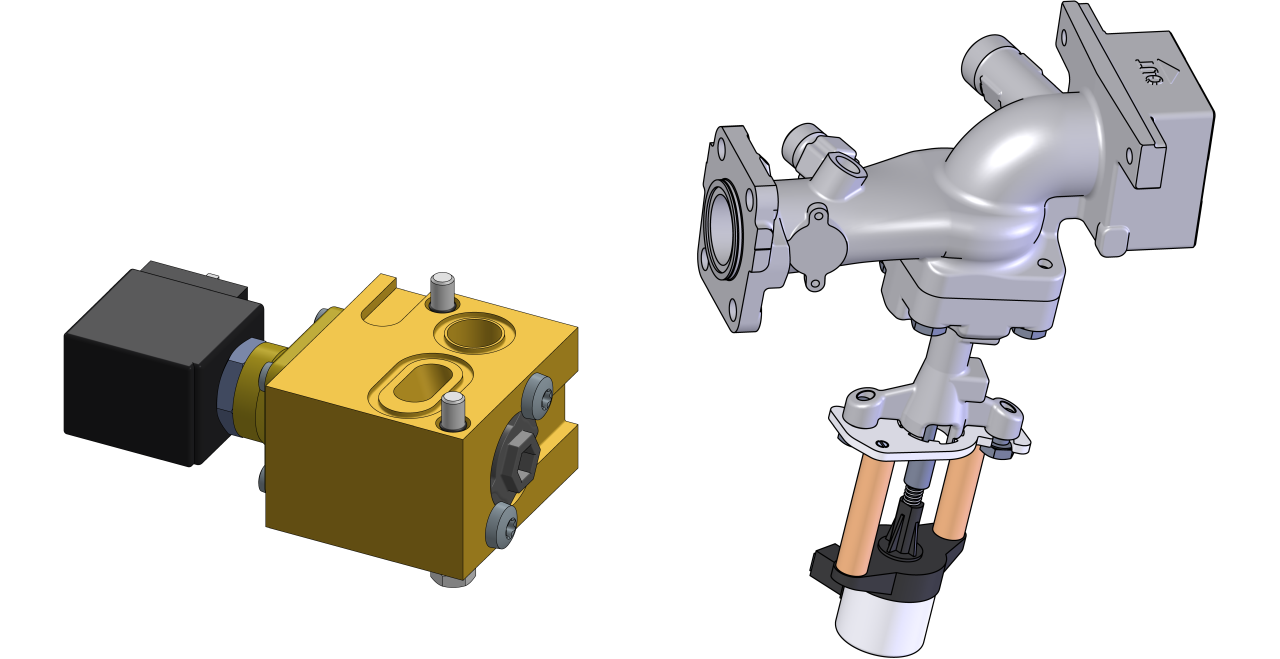

| Pos. | Oznaka | Artikli | T29745-1 | T29745-2 |
| 01 | Brass modul ZNM | T29473 | 1 | 1 |
| 02 | O-prsten 17x2 - FPM | T21638 | 2 | 2 |
| 03 | O-prsten 25x2 - FPM | T28708 | 1 | 1 |
| 04 | Dichtung 29x29x1,5 | T16683 | 1 | 1 |
| 05 | kabel X52.4 (YV 5) | T21533-5 | 1 | 1 |
| 06 | pritisak komad 26x29 - PPS | T29068 | 1 | 1 |
| 07 | Dichtung FPM | T23381 | 1 | 1 |
| 08 | Kompresijska opruga 10,2x0,7x23,75 | T28832 | 1 | 1 |
| 09 | Zaklopka na ventil | T23379 | 1 | 1 |
| 10 | crijevo DN10x600 | T29525 | 1 | 1 |
| 11 | O-prsten 11,91x2,62 - FPM | T23016 | 1 | 1 |
| 12 | Torx vijak M6x8 | B3061951 | 3 | 3 |
| 13 | modul od nehrđajućeg čelika VLM | T29444 cesta | 1 | 1 |
| 14 | Dichtung 35x38x1 - PTFE | T29506 | 1 | 1 |
| 15 | modul od nehrđajućeg čelika VLM 160 °C (AV_1) | T29442-1 | 1 | - |
| 16 | modul od nehrđajućeg čelika VLM 180 °C (AV_1) | T29442-2 | - | 1 |
| 17 | šesterokutni vijak M6x18 | T29509 | 4 | 4 |
| 18 | kabel X32.3 (M 9) | T23778-11 | 1 | 1 |
| 19 | Kabelska vezica | T14121 | 6 | 6 |
| 20 | natpisna pločica | T19277 | 3 | 3 |
Potrebni materijal
- Torx odvijač
- Otvoreni ključ
- Križni odvijač
- Imbus ključ
- Puhalo vrućeg zraka
postupanje
PAŽNJA!
Rad s uređaj zahtijeva poznavanje sigurnosnih uputa i kratke upute. Zato:
Pažljivo pročitajte sigurnosne upute i kratke upute prije početka bilo kojeg rada. Osnovni uvjet za siguran rad je poštivanje svih sigurnosnih uputa i pažljivo djelovanje kvalificiranog stručno osoblje kako bi se spriječile nesreće koje uključuju tjelesne ozljede i oštećenja imovine.
hlađenje i pražnjenje
- Na osnovni zaslon dodirnite funkcija gumb (
).- Uređaj se hladi sve dok temperatura nije niža od temperatura hlađenja. Uređaj se zatim isključuje.
- Polako otpustite vijčani čep na priključku za odvod (G) sve dok uređaj ne bude rastlačeno. Time se sprječava prskanje tekućine.
- Stavite spremnik za sakupljanje ispod veze.
- Uklonite utikač i dopustite mediju da se isprazni.
- Nakon potpunog pražnjenja, ponovno instalirajte vijčani čep.
ugasiti i uklonite veze
- Ugasiti glavna sklopka (QS 1), izvucite utikač.
- Uklonite dovod vode za hlađenje (priključak C).
- Svi vanjski hidraulički priključci na Polaz. Vod (OUT) i Povrat. Vod (IN)
- Za uređaji sa serijski broj do 2413-nnn: Uklonite srednji adapter
Uklonite poklopce i otvorite prednju stranu
- Uklonite poklopce s uređaj (→Otvorite uređaj).
- Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Torx vijka.
- Uklonite cijeli gornji poklopac zračnog kanala. Da biste to učinili, odvrnite i uklonite 6 pričvrsnih vijaka.
Instalirajte mjedeni modul (ZNM)
PAŽNJA!
Vijčani spojevi su zapečaćeni brtvilom navoja i stoga se sporo oslobađaju. U suprotnom, postoji opasnost da će vijčani spoj biti oštećen (npr. Kidanje glave vijka). Zato:
- Ako je moguće, prethodno zagrijte ljepljivi spoj
- Rastavite modul rashladna voda (KWM-Z) i stavite na stranu.

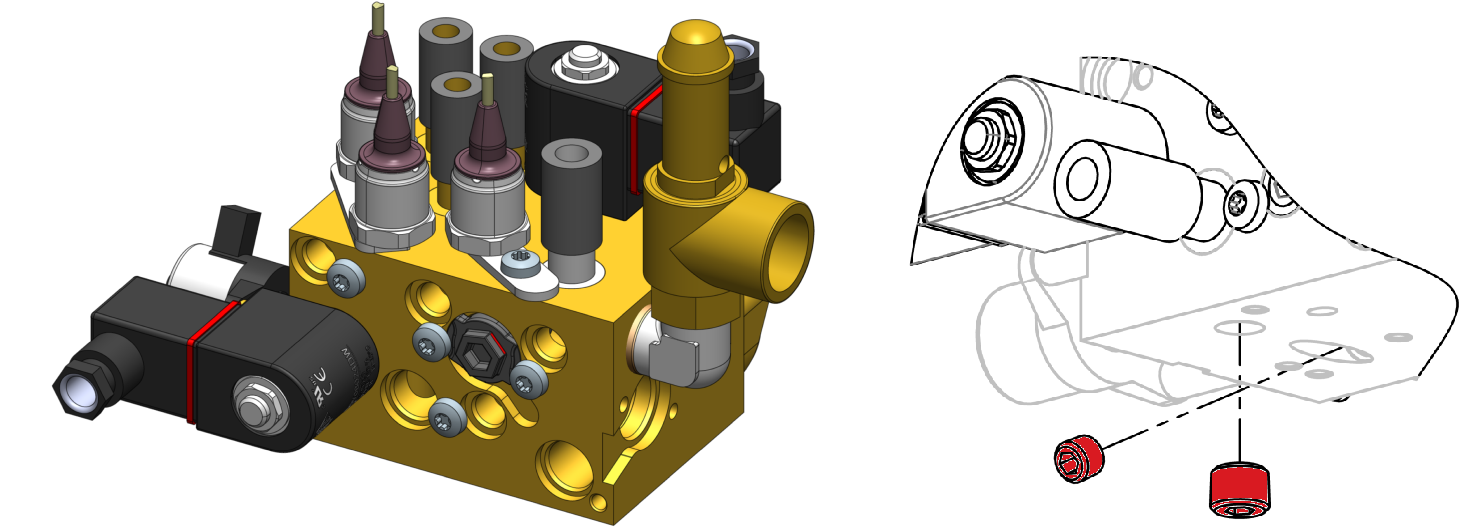

- Uklonite dva vijka na dnu modula rashladne vode, kao što je prikazano.

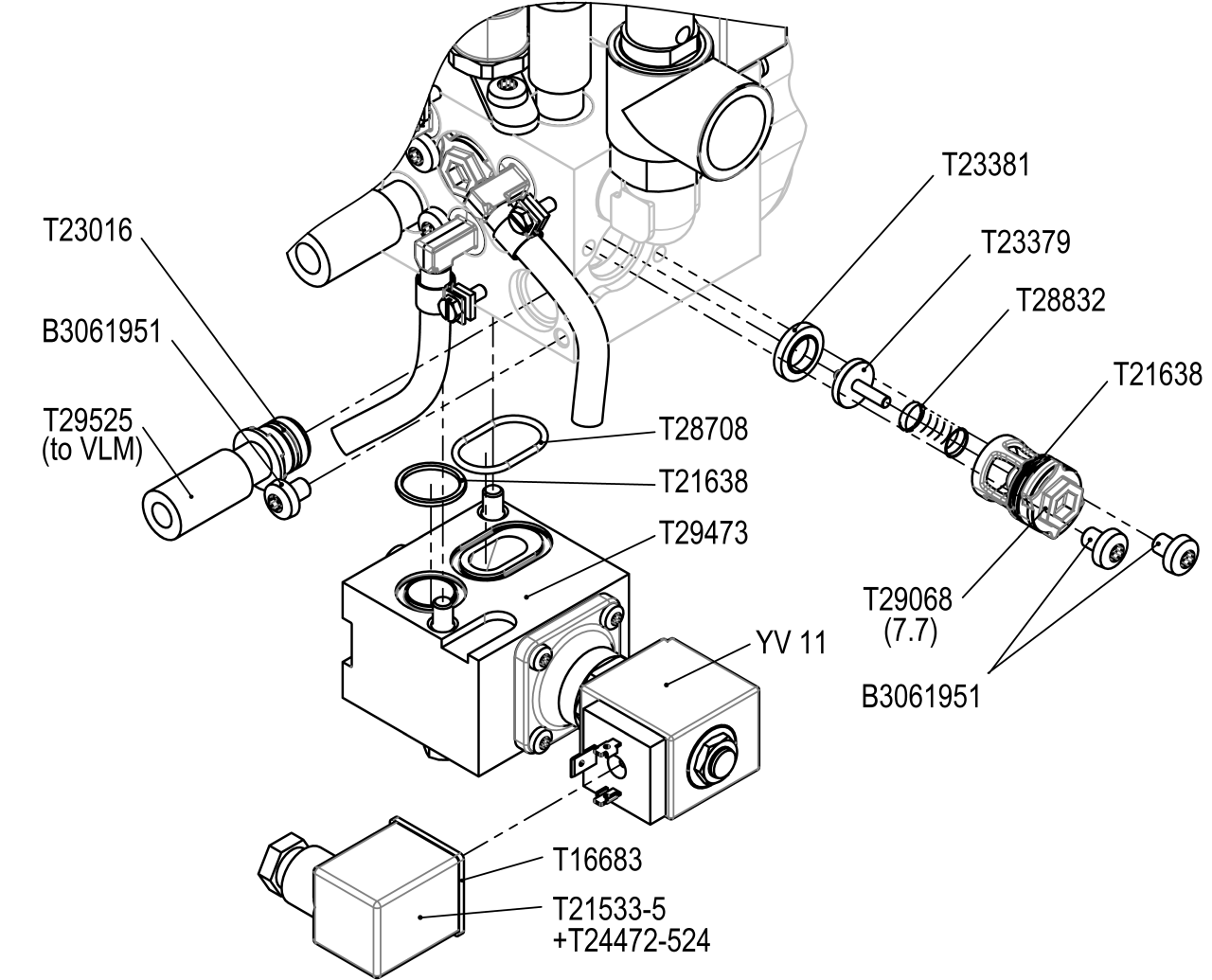

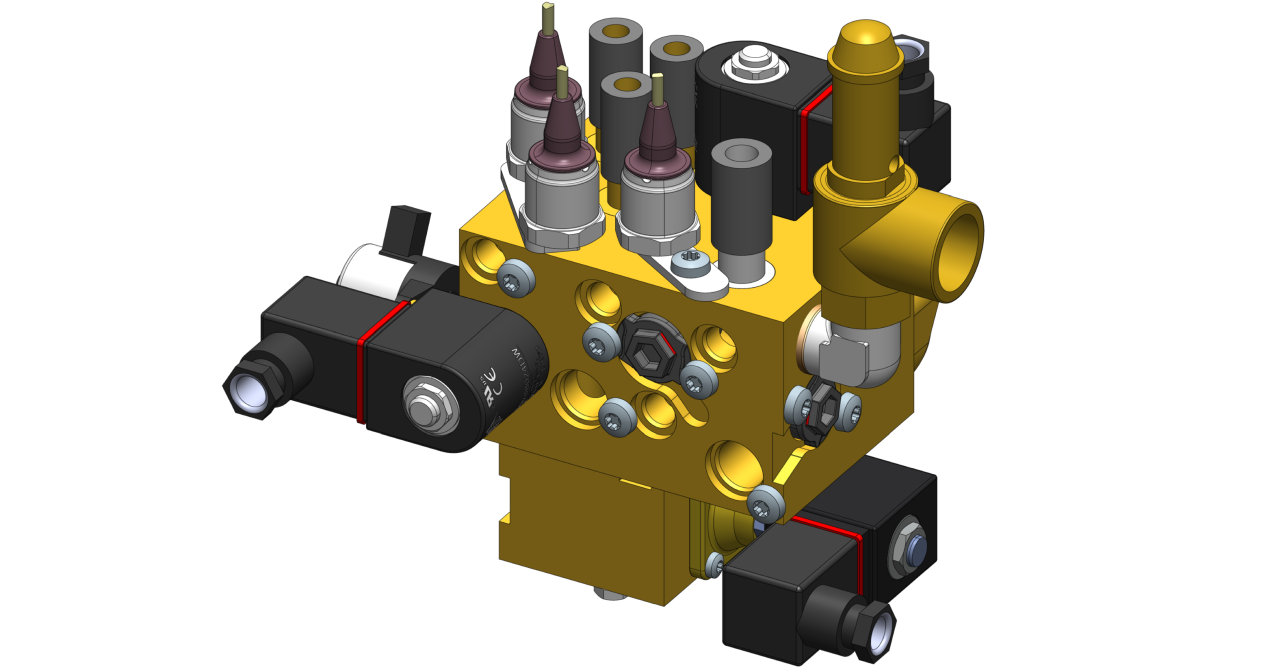

- Ugradite mjedeni modul (ZNM, T29473), uključujući povezane komponente kao što je prikazano na donjoj strani modula rashladna voda (KWM-Z).
- Ponovno instalirajte i instalirajte modul rashladna voda (KWM-Z).
Instalirajte modul od nehrđajućeg čelika (VLM, AV_1)
- Uklonite modul grijanja (EHM) i stavite ga na stranu.

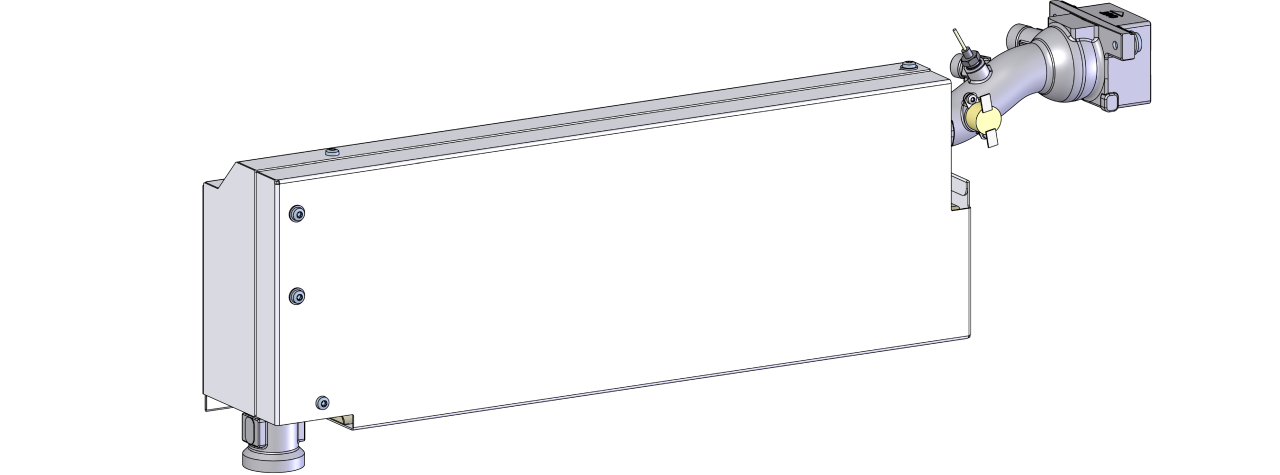

- Uklonite modul od nehrđajućeg čelika (VLM) koji je već instaliran na modulu grijanja (EHM). Ovaj modul više nije potreban.

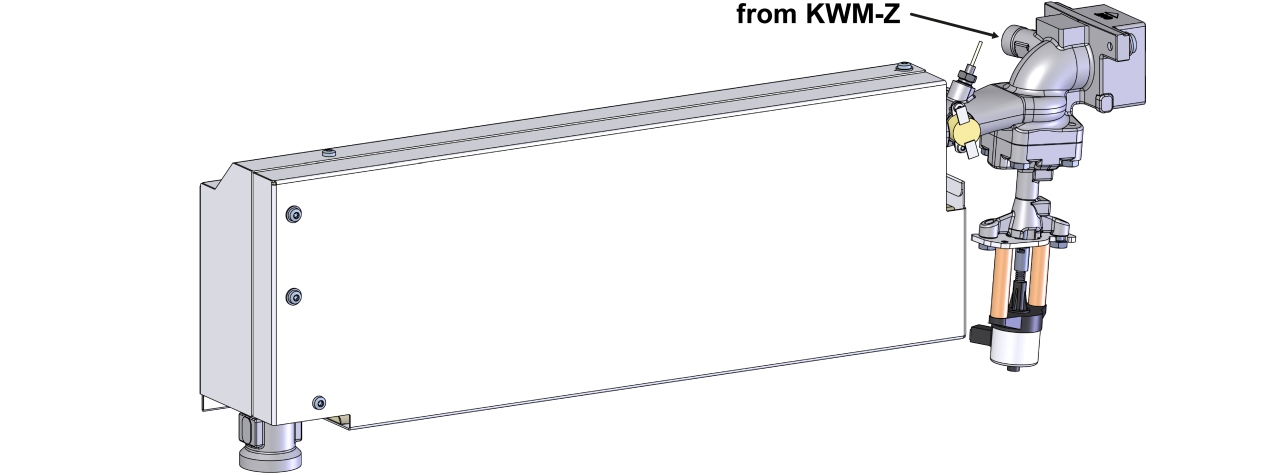

- Instalirajte modul od nehrđajućeg čelika (VLM, T29442-X, T29444) uključujući povezane komponente na modulu grijanja (EHM) kao što je prikazano.
- Prenesite temperaturni senzor (BT_1), termostat (ST_1) i priključak crijeva (zaobilaznica) na novi modul od nehrđajućeg čelika.
- Ponovno instalirajte i instalirajte modul grijanja (EHM).
- Spojite crijevo DN10 (T29525) iz modula rashladna voda (KWM-Z) na modul od nehrđajućeg čelika (VLM) i zategnite.
- Ponovno instalirajte poklopac zračnog kanala pomoću 6x pričvrsnih vijaka.
Spojite kabel i stavite na pločicu Type
- Usmjerite kabel ventil (T21533-5, T23778-11) duž postojećeg kabelskog svežnja u električno Kućišta.
- Spojite kabel ventil na ploču uređaj (GIF-61):
- YV 11 (T21533-5) → X52.4 (GIF-61)
- M 9 (T23778-11) → X32.2 (GIF-61)
- Zamijenite uklonjene kabelske veze novima.
- Preklopite prednji dio i osigurajte 2x Torx vijke.
- Stick na Type ploče (T19277):
- na stražnjem zidu uređaj
- na unutrašnjost ulaznih vrata
- u brzom vodiču (O8402-X)
Provjerite nepropusnost i funkcija
- Ponovno instalirajte vanjske hidrauličke spojeve na Polaz. Vod (OUT) i Povrat. Vod (IN)
- Spojite dovod rashladna voda (priključak C).
- Spojite utikač i prekidač uključivanje glavna sklopka (QS 1).
-
Uključivanje uređaj pomoću I/O gumba (
), provjerite nepropusnost i funkcija uređaj.
ugasiti i instalirajte poklopce
-
Isključiti uređaj pomoću I/O gumba ().
- Uređaj se isključuje i, ako je potrebno, hladi se i rastlačeno.
- Ugasiti glavna sklopka (QS 1).
- Ponovno pričvrstite poklopce s uređaj (→Otvorite uređaj).
