A készüléklap cseréje GIF-61 (A 4)

képesítés

szakszemélyzet

Anyag

Pos.MegnevezésTételekT28499
01

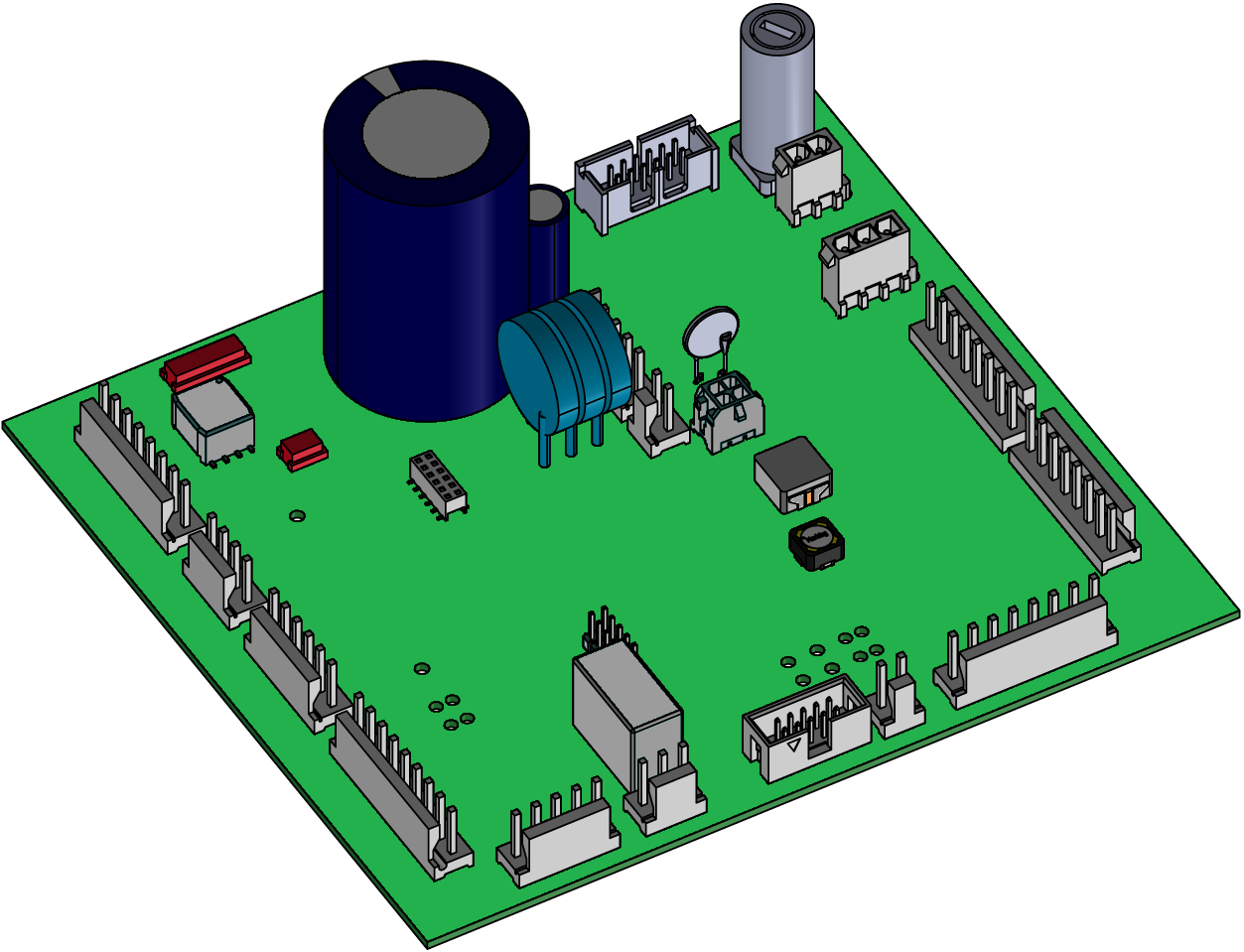

készülék tábla GIF-61

T28499-X1

Kötelező anyag

  • Torx csavarhúzó mérete 20

Videó útmutató

Kövesse a QR-kód linket a YouTube-videó megtekintéséhez.

eljárásmód

FIGYELEM!

A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:

A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.

MEGJEGYZÉS!

A konfigurációs és kalibrálási adatok a GIF-61 készülékkártyán tárolódnak, ezért cseréjük során elvesznek.

Lehűtés és kikapcsolása

  • A kezdőképernyőn érintse meg a funció gombot ().
    • A készülék lehűl, amíg a hőmérséklet alacsonyabb, mint a lehűtési hőmérséklet. Ezután a készülék kikapcsol.

  • A főkapcsoló kikapcsolása (QS 1), húzza ki a hálózati csatlakozót.

Nyitott előlap

  • Nyissa ki a bejárati ajtót, és hajtsa le teljesen az elejét a két Torx csavar meglazításával.

Cserélje ki az alkatrészt

  • Távolítsa el az összes csatlakozót a GIF-61 készüléktábláról.

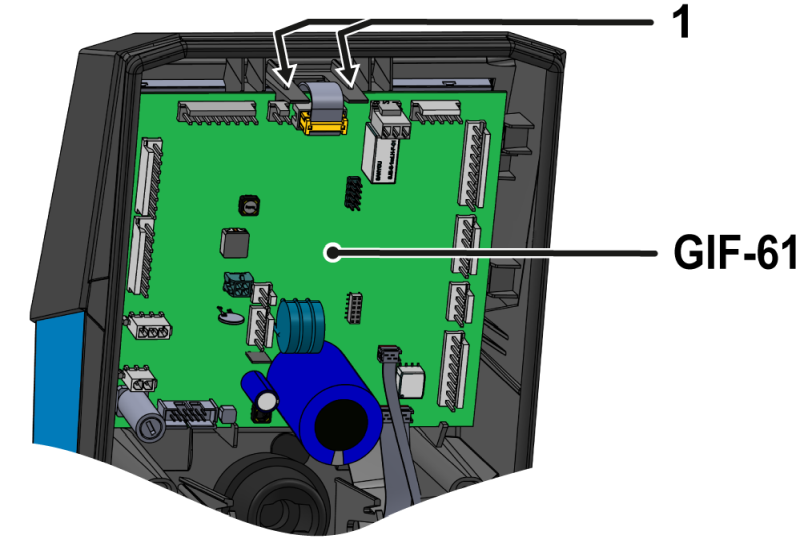

  • Nyomja kifelé a GIF-61 készüléklap rögzítő hevedereit (①).
    • Az áramköri lapot most ki lehet emelni.
  • Helyezze be az új GIF-61 készüléklapot a megfelelő mélyedésekbe.
    • Ellenőrizze, hogy a rögzítőhevederek a helyükön vannak-e rögzítve (①).
  • Csatlakoztassa vissza a csatlakozókat a GIF-61 készüléklaphoz.
    • Ellenőrizze, hogy az összes csatlakozó megfelelően van-e csatlakoztatva.

Zárja be az elülső

  • Hajtsa fel az elejét és rögzítse a 2x Torx csavarokat.

a készülék bekapcsolása

  • Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).
    • A készülék automatikusan szoftverfrissítés, ha szükséges.

MEGJEGYZÉS!

Ha a konfiguráció hiányos, a megfelelő hibaüzenet jelenik meg a képernyőn. A hibaüzenet figyelmen kívül hagyható, mert az összes adatot és paramétert a készülék visszaállítja.

Adatok alaphelyzetbe állítása

  • Érintse meg a profil gombot a kezdőképernyőn.
  • Válassza a [Felhasználói Profil] lehetőséget
  • Állítsa a paramétereket „tartásdíj” értékre
  • Válassza a [Szolgáltatás] > [Konfiguráció] > [Teljes visszaállítás] lehetőséget
    • A hozzáférés a "1.2 kódon keresztül történik. ”
  • Érintse meg a reset szimbólumot az összes adat visszaállításához.

konfigurálása

  • Válassza a [Szolgáltatás] > [Konfiguráció] lehetőséget.
    • A hozzáférés a "1.2 kódon keresztül történik. ”
  • Konfigurálja újra a készüléket. A konfiguráció során kövesse az eszköz típustábláján található információkat. A következő paraméterbeállítások szükségesek:
    • készülékszám
    • gyártás éve
    • hőmérséklet
    • hidraulikus rendszer
    • A készülék mérete
    • fűtési típus
    • szivattyú típusa
    • hűtési típus
    • Hálózati feszültség (U N)

Kalibrálja

A helytelen kalibrálás miatti veszély

A helytelen kalibrálás a készülék hibás működését okozhatja. Ezért:

  • Ellenőrizze a kalibrálást

Kalibrálja a nyomásmérést

  • Győződjön meg arról, hogy a készülék nyomásmentes.
    • A készülék nyomásmérőjének 0,0 (± 0,3) bar értéket kell mutatnia.
  • Távolítsa el a hidraulikus csatlakozásokat a Továbbítási és Visszatekerési vonalakon.
  • Válassza a [Kijelző] > [Tényleges értékek] > [Rendszernyomás] vagy [Bemeneti nyomás] lehetőséget.
    • A rendszer nyomása 0,0 (±0,1) bar legyen.
  • Ha >0,1 bar eltérés van, ellenőrizni kell a készülék nyomásérzékelőit. Nagyobb lineáris hibák esetén a nyomásérzékelő általános eltérését (eltolását) ki kell javítani.
    • [Szolgáltatás] > [Kalibrálás] > [Nyomás] > [Nyomásérzékelő 1 eltolás] (Rendszernyomás) vagy [Nyomásérzékelő 2 eltolás] (Bemeneti nyomás).

Ellenőrizze a nyomásmérést

  • Válassza a [Kijelző] > [Tényleges értékek] > [Rendszernyomás] vagy [Bemeneti nyomás] lehetőséget
    • A rendszer nyomása 0,0 (±0,1) bar legyen. Ha nem, ismételje meg a nyomásérzékelő kalibrálását.

Átfolyás mérésének kalibrálása

  • Szerelje fel a hidraulikus vezetéket elzárószeleppel (pl. HB-TP180 teszter) az Előrefolyás és Visszatekerés csatlakozások közé.
  • Működtesse a készüléket normál üzemben 40°C-on legalább 10 percig.
  • Válassza a [Szerviz] > [Kalibrálás] > [Áramlás] > [Áramláseltolás (belső)] lehetőséget.
    • Állítsa a paramétereket 5 l/percre.
  • Zárja le az elzáró szelepet az Előrefolyás és a visszatérés között, és várjon 1 percet.
  • Olvassa el az aktuális átfolyási sebességet.
  • Állítsa be a paramétereket [átfolyás eltolás (belső)] a következő számítás szerint:
    • Új eltolás = 5 l/perc — „áramáram” [átfolyás].
  • Nyissa ki újra az elzáró szelepet.

Ellenőrizze az átfolyás mérését

  • Működtesse a készüléket normál üzemben 40°C-on legalább 10 percig
  • Zárja le az Elzáró szelepet az Előrefolyás és a Visszatekerés között
    • Az átfolyási sebesség 0 l/percre csökken, és az „átfolyás nulla” riasztási üzenet késik.
  • Nyugtázza nyugtázza a riasztást és nyissa ki az elzáró szelepet.

Ellenőrizze a funciót

  • Kapcsolja be a készüléket az I/O gombbal (), ellenőrizze a készülék tömítettségét és működését.
    • Ellenőrizze a készülék funkcióit (a kívánt célérték szabályai).
  • A készülék kikapcsolása az I/O gombbal ().
    • A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
  • A főkapcsoló kikapcsolása (QS 1).
