T28500: controllo USR-61

scopo

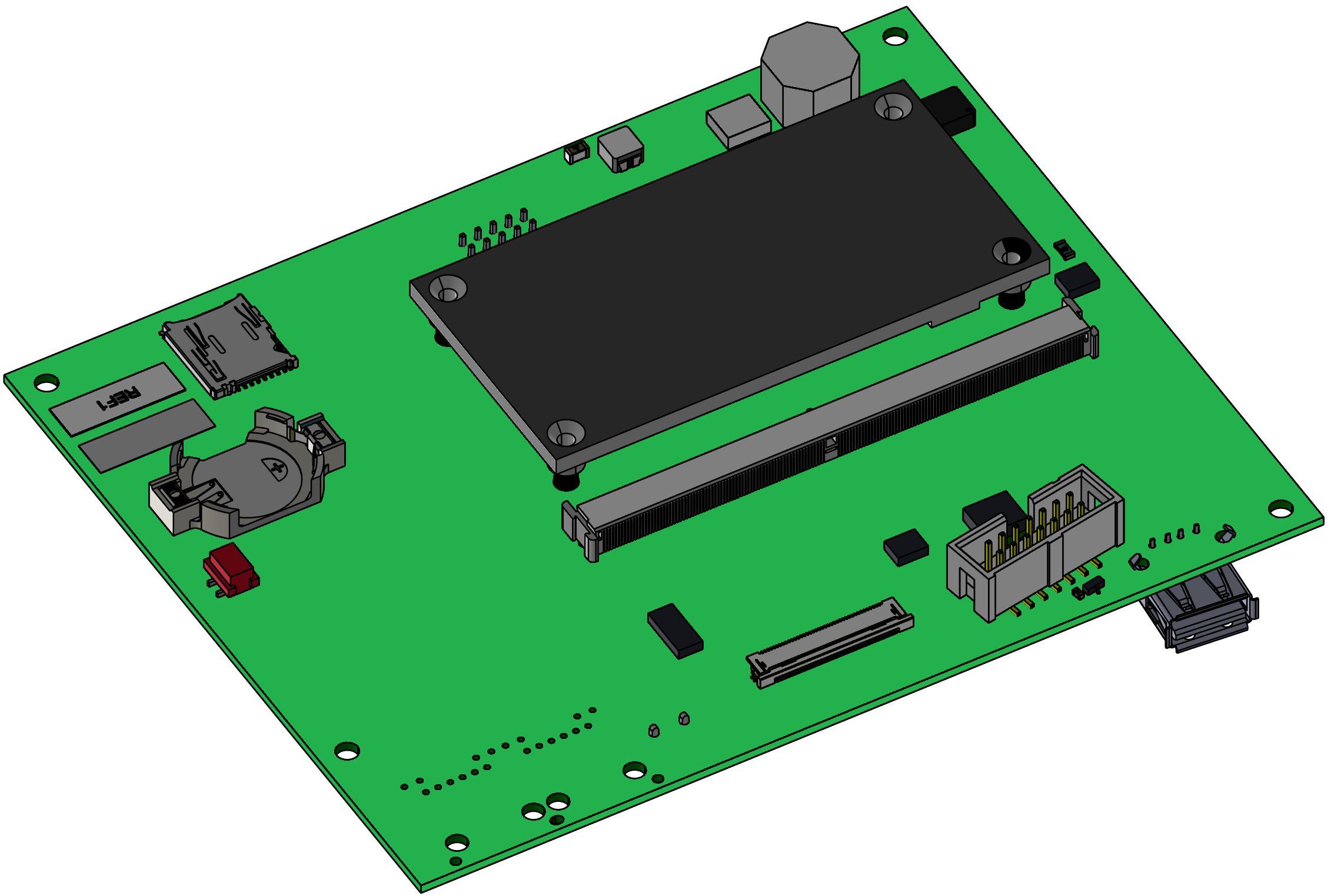

Sostituzione del controller USR-61 (A 1)
qualifica
personale specializzato
materiale
| Pos. | Denominazione | Articolo | T28500 |
| 01 | Controller USR-61 | T28500 | 1 |
Materiale richiesto
- Cacciavite Torx misura 20
- Cacciavite a testa piatta, size 0
Procedura
ATTENZIONE!
L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:
Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.
Raffreddare e disattivare
- Nella schermata di base, toccare il pulsante funzione (
).- L'unità si raffredda finché la temperatura non è inferiore alla temperatura di raffreddamento. L'unità si spegne quindi.
- Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.
Fronte aperto
- Apri la porta anteriore e piega completamente la parte anteriore verso il basso allentando le due viti Torx.
Sostituire il pezzo di ricambio

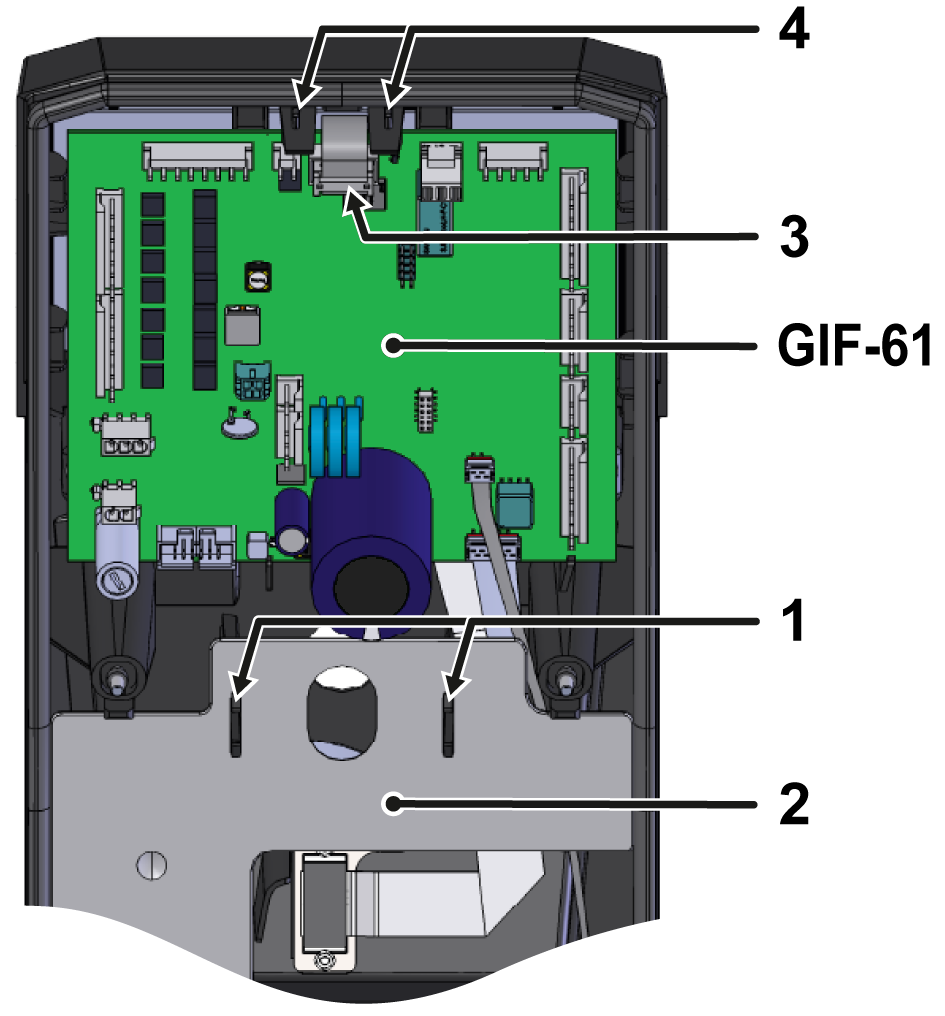

- Premere insieme le clip di montaggio (①) e rimuovere la copertura del cavo (②).
- Scollegare il connettore (③) dalla scheda dell'unità GIF-61.
- Premere le cinghie di montaggio della scheda del dispositivo GIF-61 (④) verso l'esterno. La tavola può ora essere sollevata e ripiegata.
- I connettori sulla scheda del circuito non devono essere rimossi.

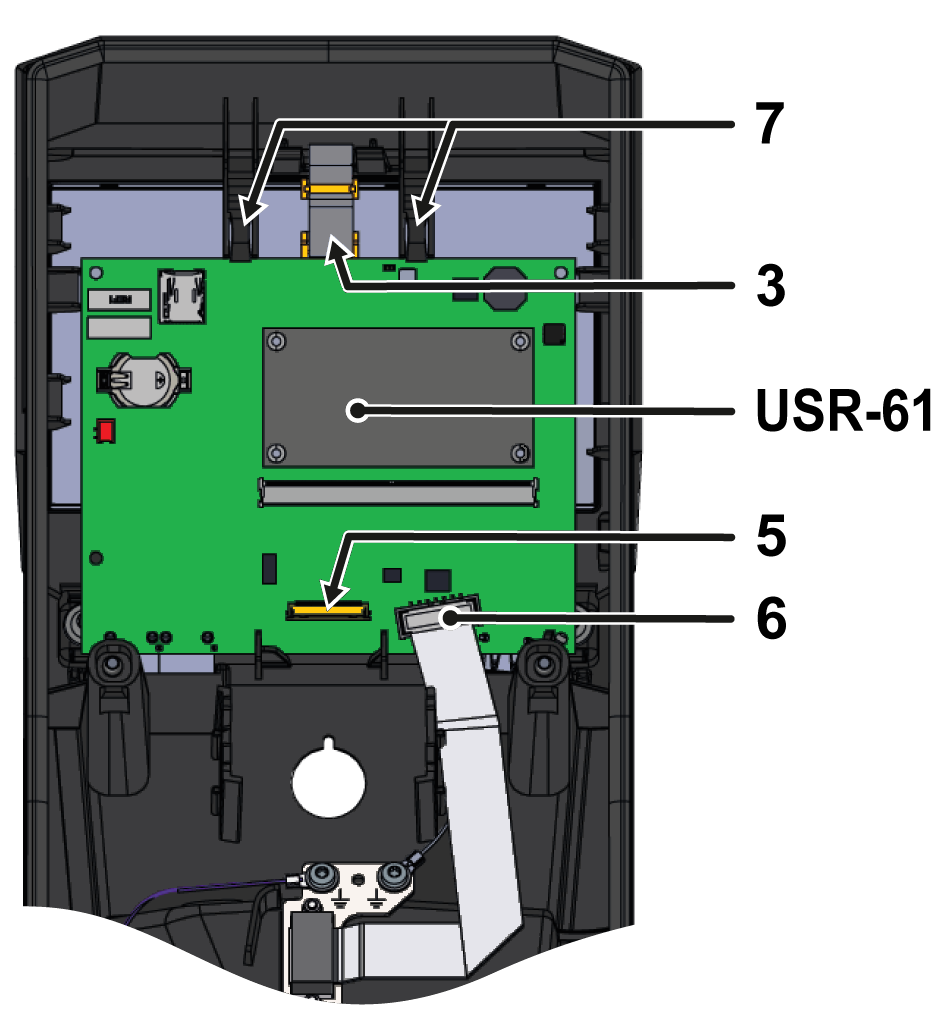

- Scollegare il cavo di connessione (⑤) dal Display al controller USR-61.
- Il connettore del Display deve essere sbloccato (ad esempio con un cacciavite piatto) prima di poter rimuovere la connessione via cavo.
- Scollegare il connettore (⑥) dalla connessione HB_CAN al controller USR-61.
- Spingere le cinghie di montaggio del controller USR-61 (⑦) verso l'esterno. Il circuito stampato può ora essere sollevato.
- Rimuovere il cavo di terra dal retro della scheda.
- Collega il cavo di terra al retro del nuovo controller USR-61.
- Inserire il controller USR-61 negli appositi recessi.
- Verificare che le cinghie di montaggio (⑦) siano ben fissate
- Ricollegare i connettori (③, ⑤, ⑥) al controller USR-61.
- Inserire la scheda dell'unità GIF-61 negli appositi recessi.
- Verificare che le cinghie di montaggio (④) siano ben fissate.
- Ricollegare il connettore (③) alla scheda dell'unità GIF-61.
- Inserire il copricavo (②) negli appositi incavi.
- Verificare che le clip di montaggio (①) siano fissate correttamente
Chiudi la parte anteriore
- Ripiega la parte anteriore e fissa 2 viti Torx.
Funzione di controllo
- Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
- L'unità esegue un aggiornamento software automatico.
- Controlla la zona oraria, la data e l'ora e impostali correttamente se necessario.
NOTA!
I dati di configurazione e calibrazione sono memorizzati sulla scheda del dispositivo GIF-61 e quindi non vengono persi quando il controller USR-61 viene sostituito.
-
Accendere il dispositivo utilizzando il pulsante I/O (
), verificare la tenuta e la funzione del dispositivo.
- Controlla le funzioni dell'unità (rules per il Valore teorico desiderato)
-
Spegnere l'unità utilizzando il pulsante I/O (
).- L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
- Disattivare l'interruttore principale (QS 1).
