scopo

Sostituzione della ventola 12 V (EV 1)

qualifica

personale specializzato

Materiale

Pos.DenominazioneT28738T29342
01

ventola 12 V, 0,6 m

1-
01

ventola 12 V, 0,95 m

-1

Materiale richiesto

  • Cacciavite Torx, size 20

Procedura

ATTENZIONE!

L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:

Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.

Raffreddare e disattivare

  • Nella schermata di base, toccare il pulsante funzione ().
    • L'unità si raffredda finché la temperatura non è inferiore alla temperatura di raffreddamento. L'unità si spegne quindi.

Fronte aperto

  • Apri la porta anteriore e piega completamente la parte anteriore verso il basso allentando le due viti Torx.
  • Rimuovere la copertura protettiva negli alloggiamenti elettrici rimuovendo le viti Torx.

Sostituire il pezzo di ricambio

NOTA!

Quando si sostituisce la ventola, si consiglia di pulire il tappetino del filtro aria sul fondo dell'unità e di sostituirlo se necessario. Clicca qui...

  • Scollegare il connettore X24 dalla scheda dell'unità GIF-61 e rimuoverlo completamente.

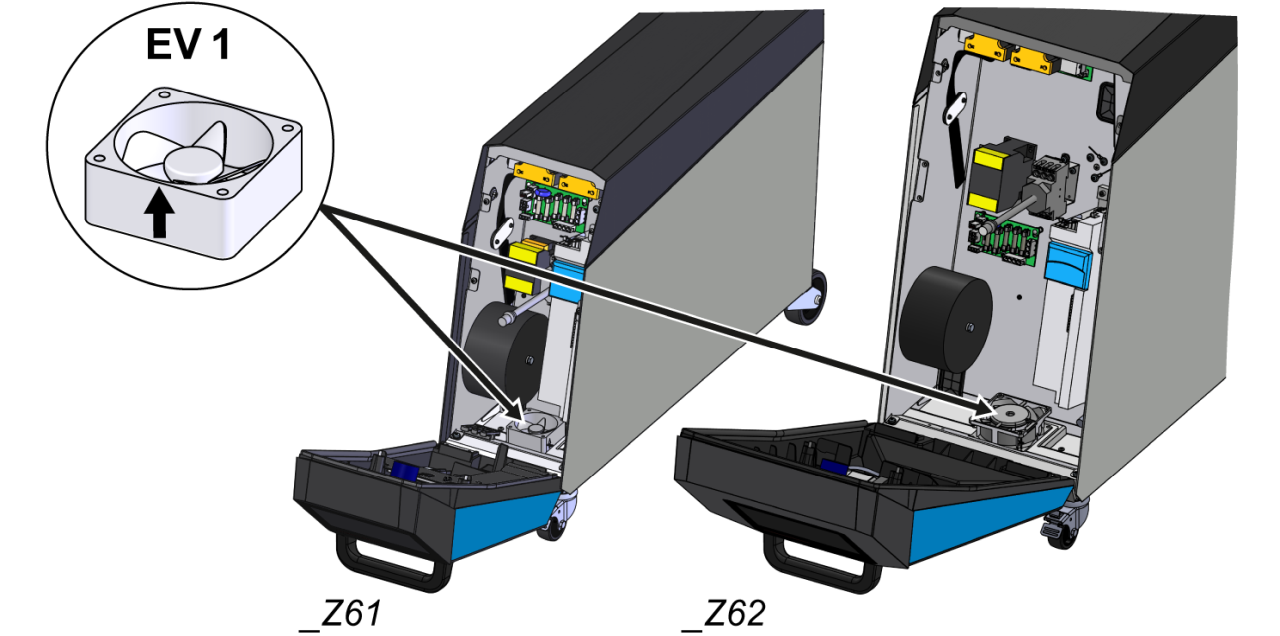

  • Rimuovere la ventola (EV_1)
    • Importante: la ventola non è avvitata, ma viene fissata negli alloggiamenti elettrici solo attraverso la copertura protettiva.
  • Installare una nuova ventola (EV_1).
    • Assicurarsi che il flusso d'aria sia diretto verso l'interno dell'unità (vedere la freccia sull'alloggiamento della ventola).
  • Indirizza il connettore X24 alla scheda dell'unità GIF-61 e connettiti.

Chiudi la parte anteriore

  • Installare la copertura protettiva attorno agli Alloggiamenti elettrici e fissarla con viti Torx.
  • Ripiega la parte anteriore e fissa 2 viti Torx.

Funzione di controllo

  • Accendere il dispositivo utilizzando il pulsante I/O (), verificare la tenuta e la funzione del dispositivo.
  • Ripristina l'intervallo di manutenzione del componente sostituito (→ Programma di manutenzione).

disattivare

  • Spegnere l'unità utilizzando il pulsante I/O ().
    • L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
  • Disattivare l'interruttore principale (QS 1).
