T28959、T29352、T28960、T29358: 冷却バルブ 2

目的

冷却バルブ油圧部品の交換 2 (KV 2)

資格

専門職員

マテリアル

必要な資料

手順

注意!

作業を開始する前に、安全上の注意事項とクイックガイドをよくお読みください。安全な作業の基本要件は、すべての安全指示を遵守し、人身傷害や物的損害を伴う事故を防ぐための資格のある専門職員による慎重な行動です。

冷却 /ドレイン

圧力を確認してスイッチを切る

カバーを削除

スペアパーツを交換してください

パイプ (KV_2 ↔ クーラー) を取り外します。
- 取り付けクリップを引き出してください。
- 完全に取り外す前に、まずクーラー側のパイプを取り外してください。
ステッピングモーター (M_4) のケーブルを取り外します

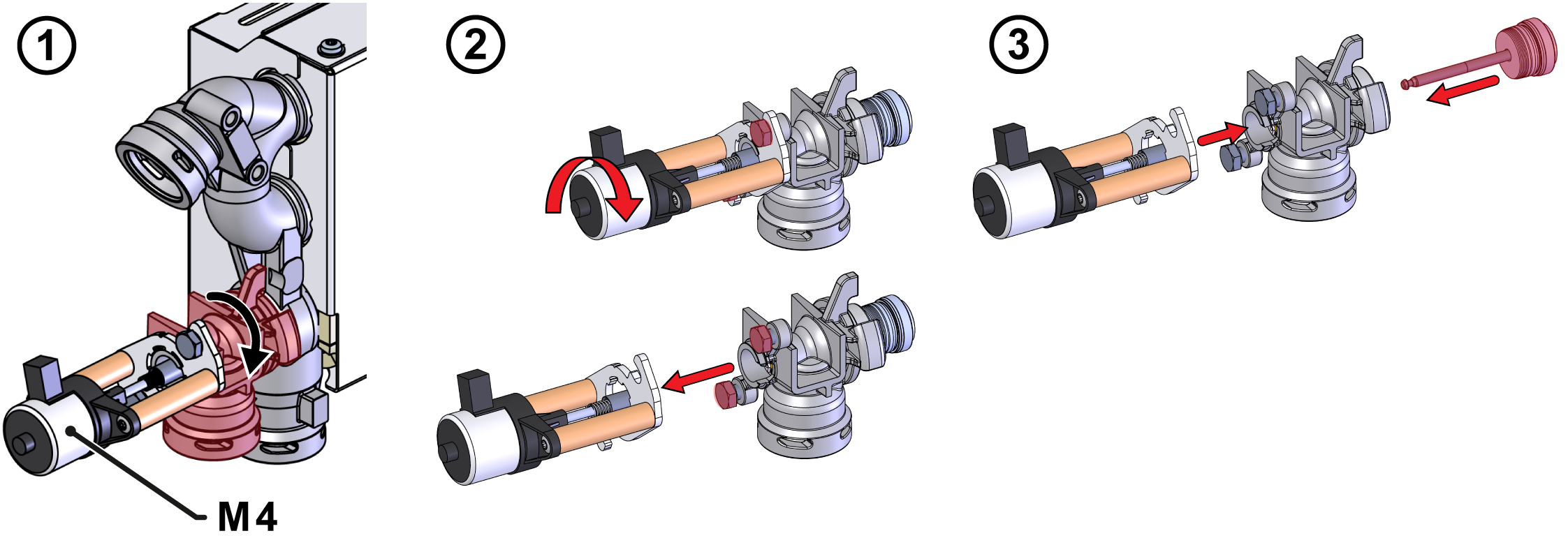

ステッピングモーター (M_4) を含むハウジングを取り外します (図→ ①)。
- バヨネットロックが解除されるまでハウジングを回します
- ハウジングを完全に取り外します。
ステッピングモーター (M_4) をハウジングから取り外します (図 → ②)。
- 取り付けネジを 2 回取り外します。
- ステッピングモーターを回して少し引き出し、カップリングから外します
ピストンをハウジングから取り外します
- T28959/T29352 の場合:ロッドを含むピストンをクリーニングしてください。
- T28960/T29358 の場合:新しいピストンを使用してください

取り付けミスによる漏れ！

Oリングの取り付けを誤ると、Oリングが損傷し、漏れが発生する可能性があります。その理由は次のとおりです。

ハウジングのOリングに摩耗がないか確認し、必要に応じて交換してください。
プランジャーを新しいハウジングに取り付けます（図→ ③）。
- プランジャーを注意深く挿入し、取り付けロッドを押し出します
- 取り付けロッドを取り外します。これはもう必要ありません。
ステッピングモーター (M_4) をハウジング (図→ ③) に取り付けます。
- クラッチに入り、エンドポジションにします。
- 取り付けネジを 2 本固定します。
パイプライン (KV_2 ↔ クーラー) を設置します。
- パイプのOリングに摩耗がないか確認し、必要に応じて交換します。
- パイプラインを取り付け、取り付けクリップで固定します。
ケーブルをステッピングモーター (M_4) に接続します。

気密性と機能チェック

オフ、カバーを取り付ける
