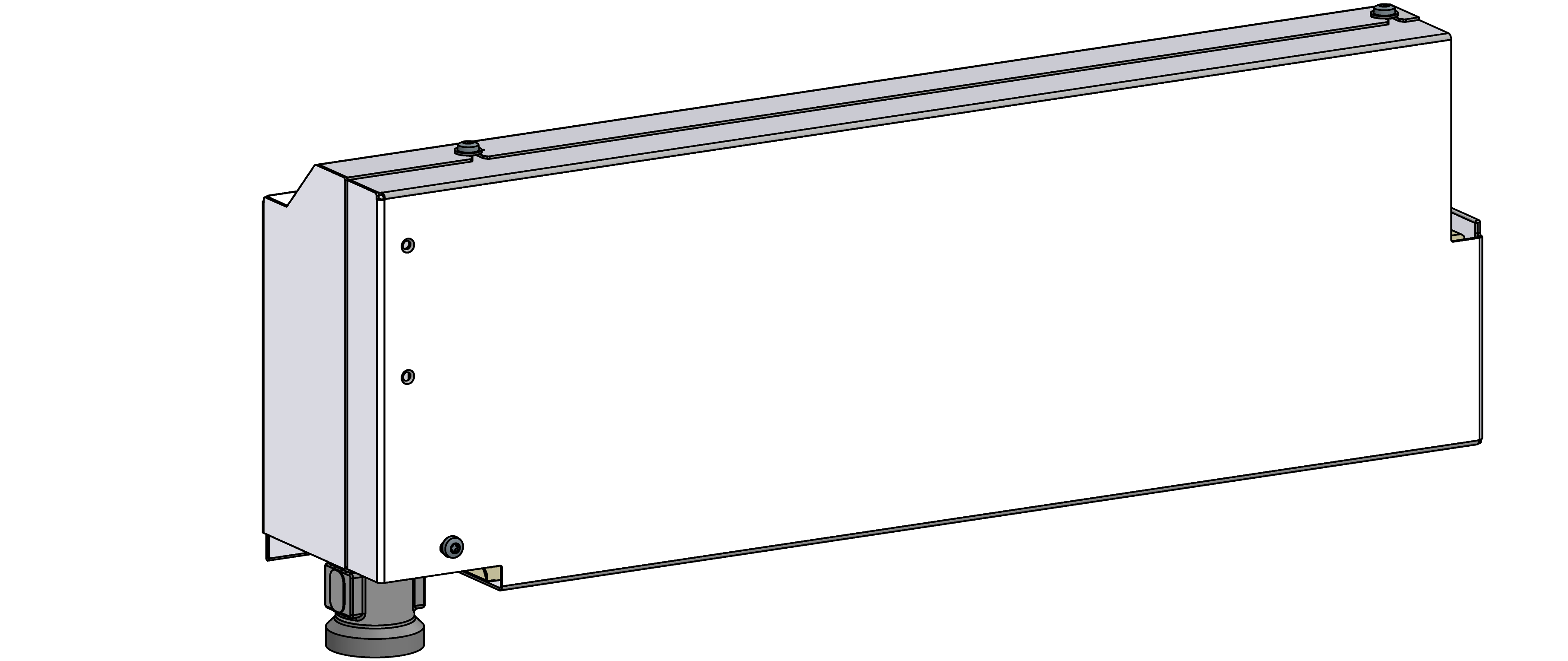

T29616-X: 히팅 8+16kW (6P/6R)

목적

히팅 교체하기 (EH 1)

자격

전문가 직원

소재

필수 자료

• 오픈 엔드 렌치, 사이즈 32, 41
• 링 스패너, 사이즈 10
• 톡스 스크루드라이버 사이즈 20

계속 진행하기

냉각 및 비우기

• 기본 화면에서 기능 버튼 () 을 누릅니다.
• 기본 화면에서 기능 버튼 () 을 누릅니다.
  • 장치가 냉각되고 금형을 비운 후 전원을 끕니다.

압력을 확인하세요

• [디스플레이] > [실제 값] > [시스템 압력] 을 선택합니다.
  • 시스템 압력은 0.0 (±0.1) bar로 표시되어야 합니다.
• 압력계에 표시된 압력은 0.0 (+0.3) bar여야 합니다.

전원을 끄고 연결을 제거합니다.

• 메인 스위치 (QS 1) 를 끄고 전원 플러그를 뽑습니다.
• 메인라인 (OUT) 및 리와인드 (IN) 의 모든 외부 유압 연결부

커버 제거 및 전면 열기

• 장치에서 커버를 제거합니다 (→장치 열기).
• 전면 도어를 열고 Torx 나사 두 개를 풀어 앞면을 완전히 아래로 접습니다.

케이블을 분리하세요.

• ZSM-61 전력 측정 보드에서 X302.X 및 X303.X 커넥터를 분리합니다. ZSM-61

• • 400/460 V: X302.X, X303.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 / A 8.2 (ZSM-61)

• 히팅 케이블을 완전히 제거합니다.

히팅 모듈 (EH_1) 제거

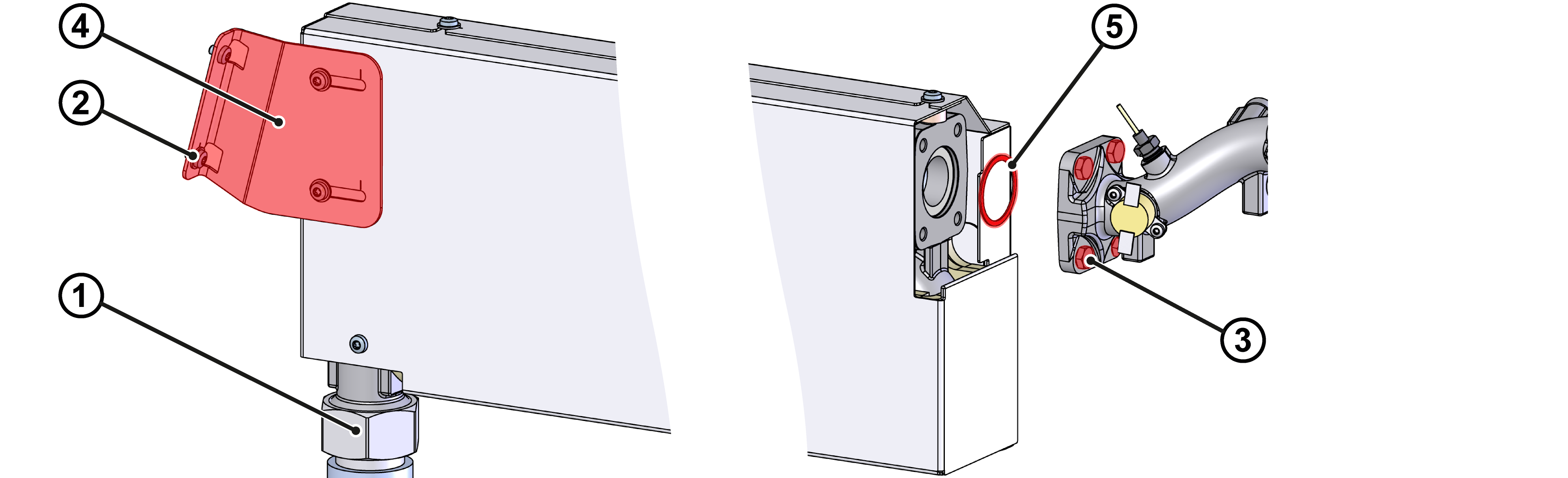

• 호스 라인을 제거하세요 ① 연결부가 열리면 물이 빠져나갈 수 있습니다.
• 브래킷에서 Torx 나사 ② 를 ½ 바퀴 돌려서 제거합니다.
• 연결 플랜지에서 육각 나사 ③ 를 제거하고 제거합니다.
• 키홀 어태치먼트에서 히팅 모듈 (EH_1) 을 들어올려 한쪽에 둡니다.

히팅 모듈 설치 (EH_1)

주의!

나사 연결부, 특히 스테인리스 스틸/스테인리스 스틸 또는 스틸/스테인리스 스틸의 조합은 고온에서 장시간 작동할 때 끼이거나 끼이는 경향이 있습니다. 그 이유는 다음과 같습니다.

• 적절한 윤활제를 사용하세요

• 브래킷 ④ 을 제거하고 새 히팅으로 옮깁니다.
• PTFE 씰 ⑤ 의 마모 여부를 확인하고 필요한 경우 교체하십시오.
• 새 히팅의 홈에 PTFE 씰 ⑤ 을 삽입합니다.
• 히팅 모듈 (EH_1) 을 전기 하우징 측면의 키홀 부착물에 연결하고 올바르게 배치합니다.
  • 씰이 홈에 잘 맞는지 확인하세요.
• 연결 플랜지에 육각 나사 ③ 를 설치하고 조입니다.
• 브래킷에서 Torx 나사 ② 를 조입니다.
• 호스 라인 ① 을 설치하고 조입니다.

케이블과 스틱을 모델명 플레이트에 연결합니다.

• 히팅 케이블을 전기 하우징에 꽂습니다.
• X302.X 및 X303.X 커넥터를 ZSM-61 전력 측정 보드에 연결합니다. ZSM-61

• • 400/460 V: X302.X, X303.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 / A 8.2 (ZSM-61)

• 앞면을 접고 Torx 나사 2개를 고정하세요.

견고성 및 기능 확인

• 외부 유압 연결부를 포워딩 (OUT) 및 리와인드 (IN) 에 재설치합니다.
• I/O 버튼 () 을 사용하여 장치를 켜고 장치의 조임 상태와 기능을 확인하십시오.
• 기밀성 테스트를 성공적으로 마친 후 온도 제어 장치를 최대 장치 온도까지 가열하십시오.

전원을 끄고 덮개를 설치합니다.

• 기본 화면에서 기능 버튼 () 을 누릅니다.
  • 장치는 온도가 냉각 온도보다 낮아질 때까지 냉각됩니다. 그러면 장치가 꺼집니다.

• 메인 스위치 (QS 1) 를 끄다.
• 장치의 덮개를 다시 부착합니다 (→장치 열기).
