mērķis

Galvenā sūkņa nomaiņa 4T/4S (M 1)

kvalifikācija

speciālisti

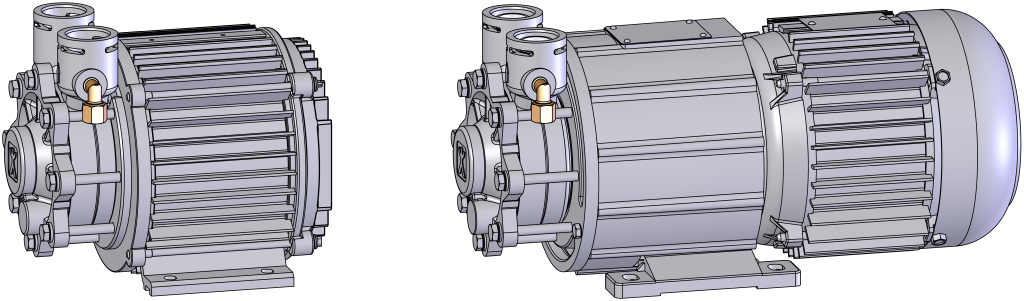

Materiāls

Pos.ApzīmējumsPriekšmetiSkaits
01

Sūknis 4T, AY-4271-PM-SR.0005, 380–480 V

T285821
01

Sūknis 4T, AY-4271-PM-SR.0006, 200–240

T285831
01

Sūknis 4S, AY-4271-PM.0001, 380–480 V

T286401
01

Sūknis 4S, AY-4271-PM.0002, 200–240 V

T286391
02O-gredzens 20x3 — FPM (pēc izvēles cauruļvadiem)T286561—4

Nepieciešamais materiāls

  • Torx skrūvgriezis, size 20, 30
  • Atvērtā gala atslēga, 10., 12. Size
  • Montāžas smērviela O-gredzenam (piemēram, silikona smērviela)
  • Vītnes hermētiķis (piem., Loctite 620 šķidruma blīvējums)
  • kabeļu kaklasaite

darbība

UZMANĪBU!

Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:

Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.

Bīstami dzīvībai magnētiskā lauka dēļ!

Spēcīgais magnētiskais lauks magnētiski savienotā Sūknis zonā var apdraudēt cilvēku dzīvi ar elektrokardiostimulatoriem. Tāpēc:
Pārliecinieties, ka cilvēki ar elektrokardiostimulatoru neveic nekādus apkopes darbi, kas novestu pie magnētiskās sakabes demontāžas (sūkņa galvas nomaiņa, sadalīta kausa blīvējuma nomaiņa).

PIEZĪME!

Pilnībā samontētos sūkņos magnētiskie lauki ir pilnībā pasargāti no apkārtējiem komponentiem, un nav bīstami ne tad, kad Sūknis ir nekustīgs, ne darbojas.

atdzesēt un iztukšot

  • Izslēgt ierīci, izmantojot I/O pogu ().
    • Ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.

  • Pamata ekrāns pieskarieties funkciju pogai ().
  • Pamata ekrāns pieskarieties funkciju pogai ().
    • Pirms tā izslēgšanas ierīce atdziest un iztukšo pelējumu.

Pārbaudiet spiedienu

  • Atlasiet [Displejs] > [Faktiskās vērtības] > [Sistēmas Spiediens].
    • Sistēmas spiediens spiedienam displejs 0,0 (±0,1) bar.
  • Manometra parādītajam spiedienam jābūt 0,0 (+0,3) bar.

  • Izslēgt galvenais slēdzis (QS 1), izvelciet strāvas kontaktdakšu.

Noņemt vākus un atvērt priekšpusi

  • Noņemiet vāciņus no ierīce (→Atvērt ierīce).
  • Atveriet priekšējās durvis un salieciet priekšpusi pilnībā uz leju, atbrīvojot abas Torx skrūves.
  • Noņemiet aizsargpārsegu elektriskajā korpusā, noņemot Torx skrūves.

Rezerves daļas nomaiņa

UZMANĪBU!

Skrūvju savienojumi ir noslēgti ar vītnes hermētiķi, tāpēc tie ir lēni atbrīvojami. Pretējā gadījumā pastāv bīstami, ka skrūves savienojums tiks bojāts (piemēram, noplēšot skrūves galvu). Tieši tāpēc:

  • Ja iespējams, iepriekš sasildiet līmējošo savienojumu

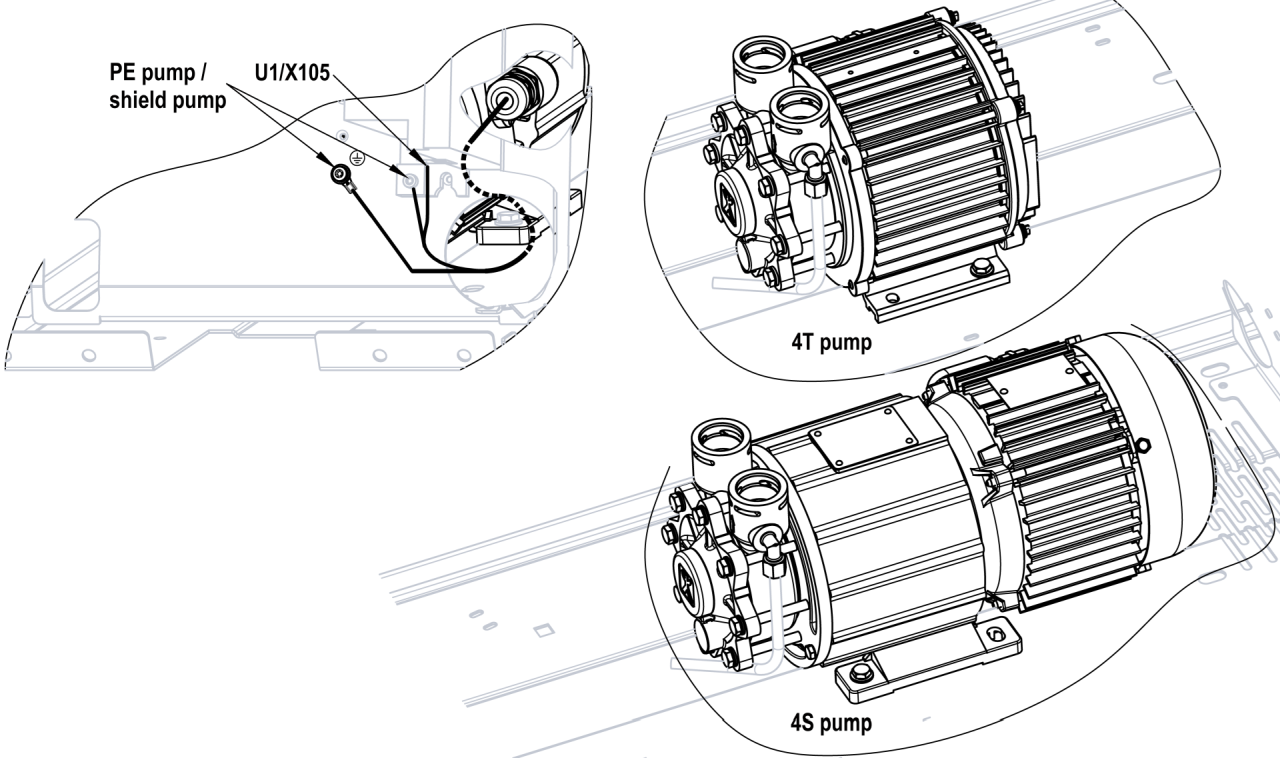

  • Atvienojiet X105 savienotāju no frekvences pārveidotājs (U_1) un noņemiet zemējuma vadus no elektrības korpusa.
  • Atskrūvējiet skrūves, kas nostiprina sūkņus, noņemiet skrūves.
  • Noņemiet caurules, kas noved pie sūknēšanas. Lai to izdarītu, noņemiet montāžas klipus.
    • Atkarībā no ierīces tips, caurule jāpārvieto vai jāatbrīvo aksiāli uz attiecīgo savienojumu, lai to noņemtu.
  • Ja iespējams, noņemiet šļūtenes līniju no leņķa savienojuma (Sūknis spiediena savienojums).
  • Paceliet sūkni no ierīce.
  • Noņemiet leņķa savienojumu no Sūknis spiediena savienojuma.
  • Uzstādiet leņķa stiprinājumu jaunajam Sūknis vītnes hermētiķi.
  • Ievietojiet jaunu Sūknis ierīce un brīvi uzstādiet montāžas skrūves (vēl nepievelciet).
  • Pārbaudiet cauruļu O-gredzenus nodilumam un, ja nepieciešams, nomainiet.
    • Kā montāžas palīglīdzekli ieteicams izmantot O-gredzenu montāžas smērvielu.
  • Instalējiet caurules un uzstādiet montāžas klipus.
  • Pievelciet Sūknis montāžas skrūves.
  • Uzstādiet šļūtenes līniju leņķa savienojumam (Sūknis spiediena savienojums) un pievelciet.
  • Atkārtoti pievienojiet savienojumu X105 frekvences pārveidotājā (U_1) un nostipriniet zemējuma vadus pie elektriskā korpusa.

Aizvērt priekšējo

  • Uzstādiet aizsargpārsegu ap elektrisko korpusu un nostipriniet ar Torx skrūvēm.
  • Reizes uz augšu priekšā un nodrošināt 2x Torx skrūves.

Pārbaudīt hermētiskumu / funkcija

  • Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).
  • Ieslēgt ierīce, izmantojot I/O pogu (), pārbaudiet ierīce sasprindzinājumu un funkcija.
    • Pēc izvēles izmantojiet HB-TP testeri kvalitātes pārbaude.
  • atiestatīt komponenta uzturēšanas intervālu. Klikšķiniet šeit...

izslēgt un instalēt vākus

  • Pamata ekrāns pieskarieties funkciju pogai ().
    • Ierīce atdziest, līdz temperatūra ir zemāka par dzesēšanas temperatūra. Pēc tam ierīce izslēdzas.

  • Izslēgt ierīci, izmantojot I/O pogu ().
    • Ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.
  • Izslēgt galvenais slēdzis (QS 1).
  • Atkārtoti piestipriniet vāciņus no ierīce (→Atvērt ierīce).
