cel

Wymiana czujnika ciśnienia (BP 1, BP 2, BP 3)

kwalifikacje

personel specjalistyczny

Materiał

Poz.OznaczenieArtykułT25305-X
01

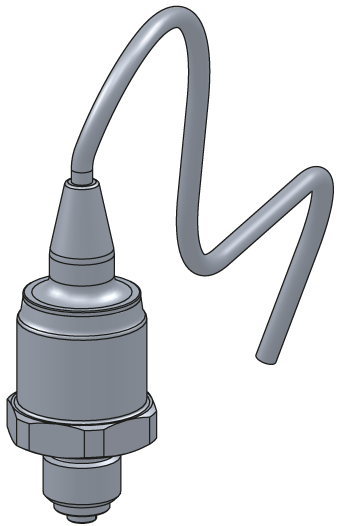

czujnik ciśnienia 0–25 bar

T25305-X1
02

O-ring 7,5x2 – FPM (optional)

T286621

Wymagany materiał

  • Wkrętak Torx rozmiar 20
  • opaska kablowa

postępowanie

UWAGA!

Praca z urządzeniem wymaga znajomości instrukcji bezpieczeństwa i skrócona instrukcja obsługi. Dlatego:

Przeczytaj uważnie instrukcje bezpieczeństwa i skrócona instrukcja obsługi przed rozpoczęciem jakiejkolwiek pracy. Podstawowym wymogiem bezpiecznej pracy jest przestrzeganie wszystkich instrukcji bezpieczeństwa i staranne działanie wykwalifikowanego personelu specjalistycznego w celu zapobiegania wypadkom związanym z obrażeniami ciała i uszkodzeniami mienia.

Schłodzić i odcedzić

  • Na ekranie podstawowym stuknij przycisk funkcja ().
  • Na ekranie podstawowym stuknij przycisk funkcja ().
    • Urządzenie schładza się i opróżnia formę przed jej wyłączeniem.

Sprawdź ciśnienie i wyłącz

  • Wybierz kolejno opcje [Wyświetlanie] > [Wartości Rzeczywiste] > [Ciśnienie Systemowe].
    • Ciśnienie w układzie musi wyświetlać 0,0 (± 0,1) bar.
  • Ciśnienie pokazane przez manometr musi wynosić 0,0 (+0,3) bar.

  • Wyłączyć wyłącznik główny (QS 1), wyciągnąć wtyczkę zasilania.

Zdejmij pokrywy i otwórz przód

  • Zdejmij osłony z urządzenia (→Otwórz urządzenie).
  • Otwórz przednie drzwi i całkowicie złóż przód, poluzowując dwie śruby Torx.

Wymień część zamienną

  • Odłącz kabel czujnika ciśnienia (BP_1, BP_2, BP_3) na płycie urządzenia GIF-61 i całkowicie wyjmij kabel.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Odkręć śrubę Torx i wyjmij płytę montażową.

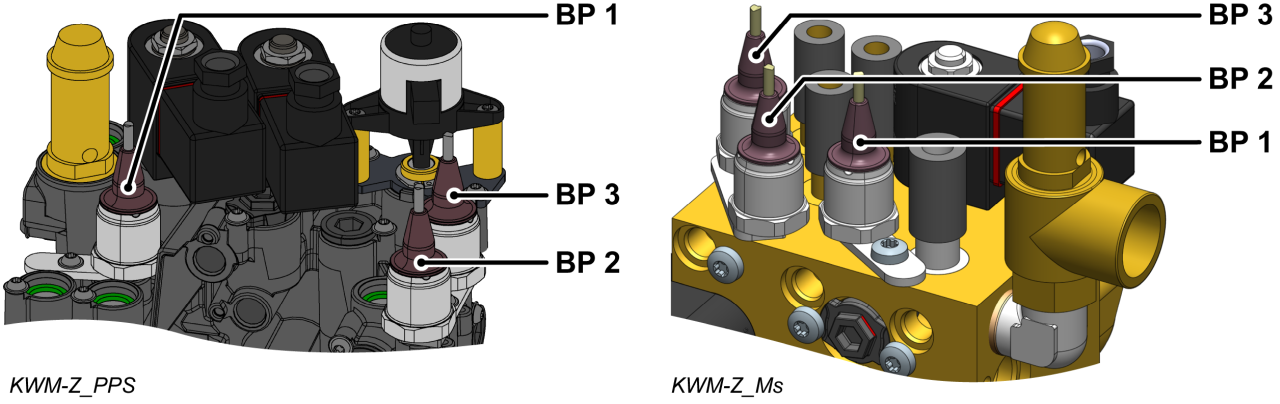

  • Wymontować czujnik ciśnienia.
  • W razie potrzeby należy użyć nowego o-ring (T28662). W przeciwnym razie użyj poprzedniego o-ring.
    • Upewnij się, że powierzchnia uszczelniająca jest czysta i wolna od zanieczyszczeń.
  • Zainstaluj nowy czujnik ciśnienia i wspornik i zabezpiecz śrubą montażową.
    • W przypadku plastikowego modułu wody chłodniczej (PPS) dokręcić śrubę 2 Nm — nie przekraczaj jej!
  • Poprowadź i podłącz kabel z czujnika ciśnienia (BP_1, BP_2, BP_3) do płyty urządzenia GIF-61.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Ponownie zamocuj usunięte opaski kablowe lub wymień je na nowe.
  • Złóż przód i zabezpiecz 2x śruby Torx.

Sprawdź kalibracja

UWAGA — niebezpieczeństwo nieprawidłowej kalibracji!

Nieprawidłowa kalibracja może spowodować nieprawidłowe działanie urządzenia. Dlatego: sprawdź kalibracja

  • Podłącz wtyczkę zasilania i włącz wyłącznik główny (QS 1).
  • Upewnij się, że urządzenie jest pozbawiony ciśnienia. Ciśnienie pokazane przez manometr musi wynosić 0,0 (+0,3) bar.
  • Wybierz kolejno opcje [Wyświetlanie] > [Wartości Rzeczywiste] > [Ciśnienie Systemowe].
    • Ciśnienie w układzie powinno wskazywać 0,0 (±0,1) bar.
    • Jeśli odchylenie wynosi> 0,1 bar, czujnik ciśnienia musi zostać skalibrowany.

Skalibruj czujnik ciśnienia

W przypadku większych błędów liniowych można skalibrować poszczególne czujniki ciśnienia.

  • Wybierz [Profil użytkownika] i ustaw go na „Utrzymanie”.
  • Wybierz kolejno opcje [Serwis ] > [Kalibracja] > [Ciśnienie] > [Przesunięcie Czujnika ciśnienia 1/2/3].
    • Ustaw odpowiednio przesunięcie.
  • Ponów próbę weryfikacji

Sprawdź szczelność i funkcja

  • Włączanie urządzenia za pomocą przycisku I/O (), sprawdź szczelność i funkcja urządzenia.

wyłączać i instalować osłony

  • Wyłączyć urządzenie za pomocą przycisku I/O ().
    • Urządzenie wyłącza się i, jeśli to konieczne, jest chłodzone i pozbawiony ciśnienia.
  • Wyłączyć wyłącznik główny (QS 1).
  • Ponownie przymocuj pokrywy z urządzenia (→Otwórz urządzenie).
