cel

Wymiana płyty urządzenia GIF-61 (A 4)

kwalifikacje

personel specjalistyczny

Materiał

Poz.OznaczenieArtykułT28499
01

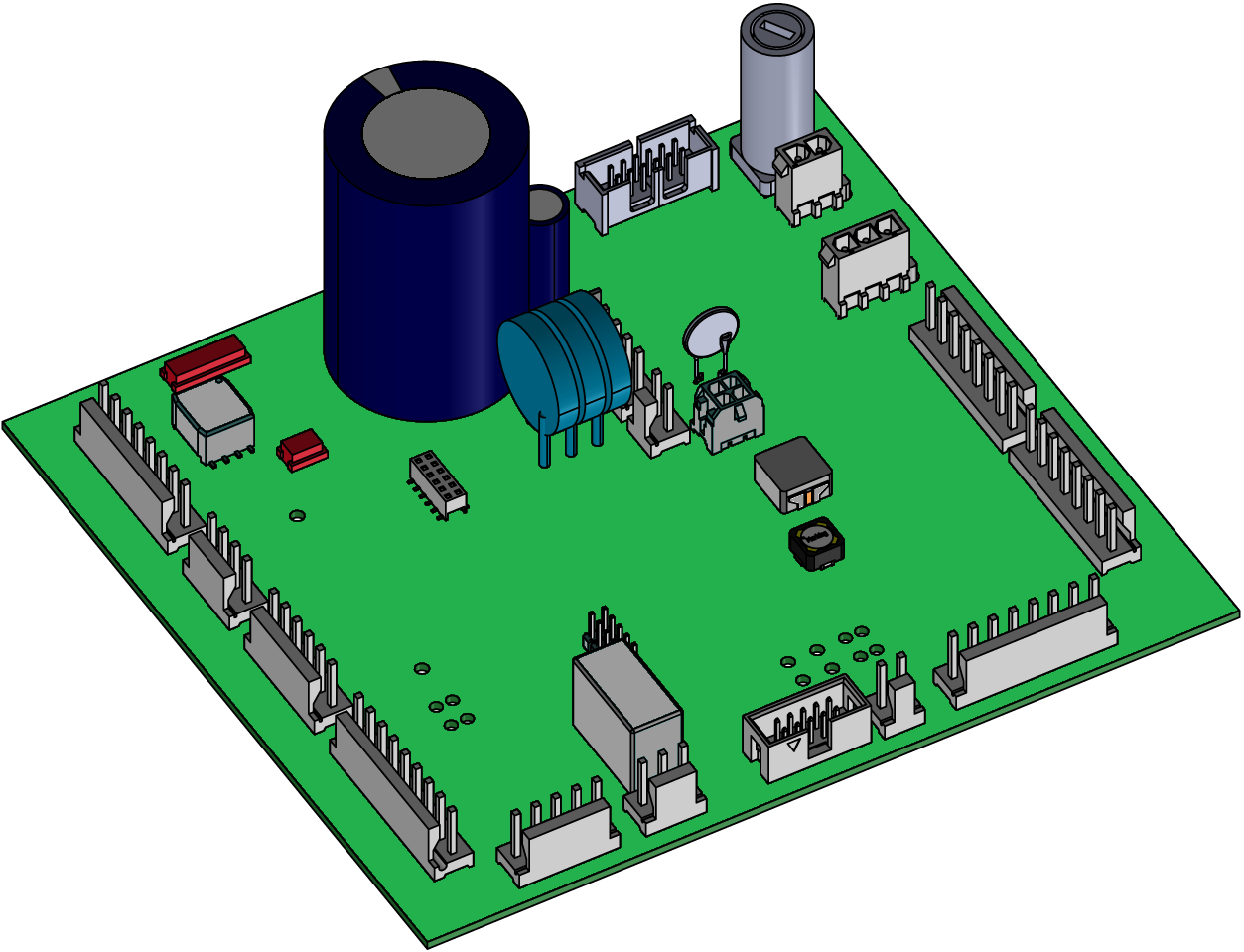

płyta urządzenia GIF-61

T28499-X1

Wymagany materiał

  • Wkrętak Torx rozmiar 20

Przewodnik wideo

Kliknij link QR code, aby obejrzeć film na YouTube.

postępowanie

UWAGA!

Praca z urządzeniem wymaga znajomości instrukcji bezpieczeństwa i skrócona instrukcja obsługi. Dlatego:

Przeczytaj uważnie instrukcje bezpieczeństwa i skrócona instrukcja obsługi przed rozpoczęciem jakiejkolwiek pracy. Podstawowym wymogiem bezpiecznej pracy jest przestrzeganie wszystkich instrukcji bezpieczeństwa i staranne działanie wykwalifikowanego personelu specjalistycznego w celu zapobiegania wypadkom związanym z obrażeniami ciała i uszkodzeniami mienia.

UWAGA!

Dane konfiguracyjne i kalibracyjne są przechowywane na płycie urządzenia GIF-61 i dlatego są tracone po wymianie.

Schłodzić i wyłączać

  • Na ekranie podstawowym stuknij przycisk funkcja  ().
    • Urządzenie ochładza się, aż temperatura będzie niższa niż temperatura chłodzenia. Następnie urządzenie wyłącza się.

  • Wyłączyć wyłącznik główny (QS 1), wyciągnąć wtyczkę zasilania.

Otwórz przód

  • Otwórz przednie drzwi i całkowicie złóż przód, poluzowując dwie śruby Torx.

Wymień część zamienną

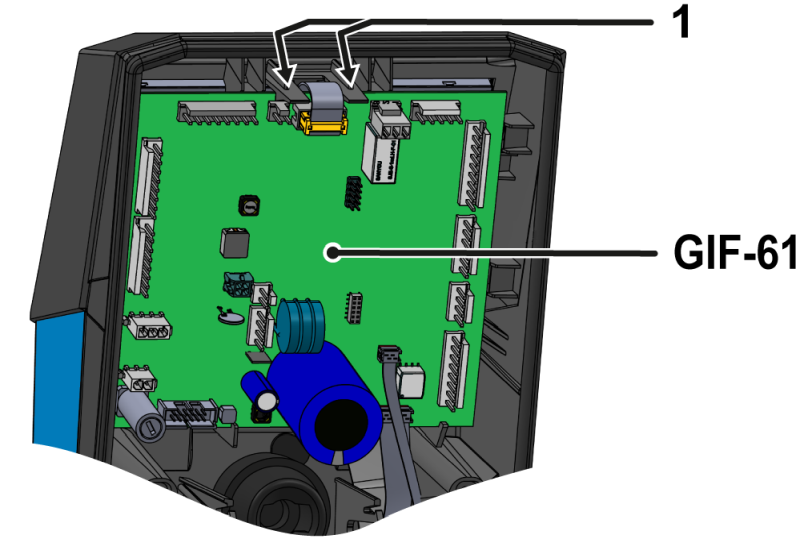

  • Usuń wszystkie złącza na płycie urządzenia GIF-61.
  • Naciśnij paski montażowe płyty urządzenia GIF-61 (①) na zewnątrz.
    • Płytkę drukowaną można teraz wyjąć.
  • Włóż nową płytkę urządzenia GIF-61 do odpowiednich wnęk.
    • Sprawdź, czy paski montażowe są zablokowane na miejscu (①).
  • Podłącz złącza z powrotem do płyty urządzenia GIF-61.
    • Sprawdź, czy wszystkie złącza są prawidłowo podłączone.

Zamknij przód

  • Złóż przód i zabezpiecz 2x śruby Torx.

włączanie urządzenia

  • Podłącz wtyczkę zasilania i włącz wyłącznik główny (QS 1).
    • Urządzenie automatycznie aktualizuje oprogramowanie w razie potrzeby.

UWAGA!

Jeśli konfiguracja jest niekompletna, na ekranie pojawi się odpowiedni komunikat o błędzie. Komunikat o błędzie można zignorować, ponieważ wszystkie dane i parametry są następnie resetowane przez urządzenie.

Resetuj dane

  • Stuknij przycisk profilu na ekranie podstawowym.
  • Wybierz [Profil użytkownika]
  • Ustaw parametry na „utrzymanie”
  • Wybierz [Serwis] > [Konfiguracja] > [Zresetuj całkowicie]
    • Dostęp odbywa się za pomocą kodu "1.2.
  • Stuknij symbol resetowania, aby zresetować wszystkie dane.

konfigurowanie

  • Wybierz kolejno opcje [Serwis] > [Konfiguracja].
    • Dostęp odbywa się za pomocą kodu "1.2.
  • Ponownie skonfiguruj urządzenie. Podczas konfiguracji postępuj zgodnie z informacjami na tabliczce znamionowej urządzenia. Wymagane są następujące ustawienia parametrów:
    • numer urządzenia
    • rok produkcji
    • temperatura
    • system hydrauliczny
    • wielkość urządzenia
    • typ ogrzewania
    • typ pompy
    • typ chłodzenia
    • Napięcie sieciowe (U N)

Kalibruj

Niebezpieczeństwo spowodowane nieprawidłową kalibracją

Nieprawidłowe kalibracje mogą powodować awarie urządzenia. Dlatego:

  • Sprawdź kalibracja

Kalibruj pomiar ciśnienia

  • Upewnij się, że urządzenie jest pozbawiony ciśnienia.
    • Manometr na urządzeniu powinien odczytywać 0,0 (±0,3) bar.
  • Usuń połączenia hydrauliczne na liniach Przekazywanie i Przewijanie do tyłu.
  • Wybierz kolejno opcje [Wyświetlacz] > [Wartości Rzeczywiste] > [Ciśnienie systemowe] lub [Ciśnienie Wlotowe].
    • Ciśnienie w układzie powinno wskazywać 0,0 (±0,1) bar.
  • Jeśli występuje odchylenie >0,1 bar, należy sprawdzić czujniki ciśnienia urządzenia. W przypadku większych błędów liniowych należy skorygować ogólne odchylenie (przesunięcie) od czujnika ciśnienia.
    • [Serwis] > [Kalibracja] > [Ciśnienie] > [Przesunięcie czujnika ciśnienia 1] (Ciśnienie w układzie) Lub [Przesunięcie czujnika ciśnienia 2] (Ciśnienie Wlotowe).

Sprawdź pomiar ciśnienia

  • Wybierz [Wyświetlacz] > [Wartości Rzeczywiste] > [Ciśnienie systemowe] lub [Ciśnienie wlotowe]
    • Ciśnienie w układzie powinno wskazywać 0,0 (±0,1) bar. Jeśli nie, powtórz kalibracja czujnika ciśnienia.

Kalibruj pomiar przepływu

  • Zamontować przewód hydrauliczny z zaworem odcinającym (np. Tester HB-TP180) między przyłączem Przekazywanie i Przewijanie.
  • Obsługiwać urządzenie w normalnym trybie pracy w temperaturze 40°C przez co najmniej 10 minut.
  • Wybierz kolejno opcje [Serwis] > [Kalibracja] > [Przepływ] > [Przesunięcie przepływu (wewnętrzny)].
    • Ustaw parametr na 5 l/min.
  • Zamknąć zawór odcinający między Przekazywaniem a powrotem i poczekać 1 minutę.
  • Odczyt bieżącego natężenia przepływu.
  • Ustaw parametr [przesunięcie przepływu (wewnętrzne)] zgodnie z następującymi obliczeniami:
    • Nowe przesunięcie = 5 l/min — 'przepływ prądu' [przepływ].
  • Ponownie otwórz zawór odcinający.

Sprawdzić pomiar przepływu

  • Obsługiwać urządzenie w normalnym trybie pracy w temperaturze 40°C przez co najmniej 10 minut
  • Zamknij zawór odcinający między Przewoźnikiem a Przewijaniem do tyłu
    • Natężenie przepływu spada do 0 l/min, a komunikat alarmowy „Przepływ zerowy” jest opóźniony.
  • Potwierdź potwierdź alarm i otwórz zawór odcinający.

funkcja sprawdzania

  • Włączanie urządzenia za pomocą przycisku I/O (), sprawdź szczelność i funkcja urządzenia.
    • Sprawdź funkcje urządzenia (regulate dla żądanej wartości docelowej).
  • Wyłączyć urządzenie za pomocą przycisku I/O ().
    • Urządzenie wyłącza się i, jeśli to konieczne, jest chłodzone i pozbawiony ciśnienia.
  • Wyłączyć wyłącznik główny (QS 1).
