T28971, T28972: wirnik pompy i uszczelnienie
cel
Wymiana wirnika pompy
kwalifikacje
personel specjalistyczny
Materiał
| Poz. | Oznaczenie | Artykuł | Policz |

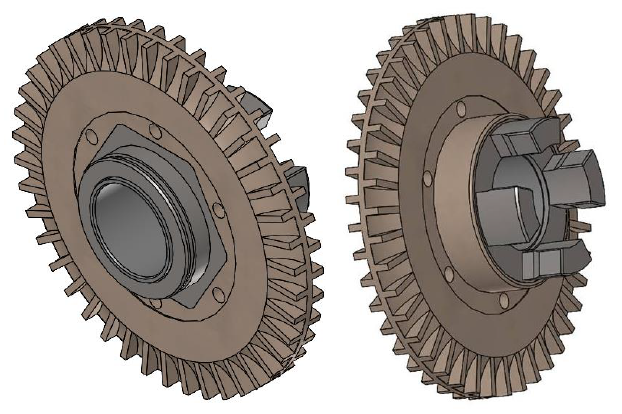

| 01 | wirnik pompy PEEK 69,6x6,85 | T28971 | 1 |
| 02 | uszczelka grafitowa 86,5x81x2,2 | T28972 | 1 |
Wymagany materiał
- Wkrętak Torx, rozmiar 20, 30
- Klucz płaski, rozmiar 10, 12
- Klucz oczkowy, rozmiar 10
postępowanie
UWAGA!
Praca z urządzeniem wymaga znajomości instrukcji bezpieczeństwa i skrócona instrukcja obsługi. Dlatego:
Przeczytaj uważnie instrukcje bezpieczeństwa i skrócona instrukcja obsługi przed rozpoczęciem jakiejkolwiek pracy. Podstawowym wymogiem bezpiecznej pracy jest przestrzeganie wszystkich instrukcji bezpieczeństwa i staranne działanie wykwalifikowanego personelu specjalistycznego w celu zapobiegania wypadkom związanym z obrażeniami ciała i uszkodzeniami mienia.
Niebezpieczeństwo życia z powodu pola magnetycznego!
Silne pole magnetyczne w obszarze magnetycznie sprzężonej Pompy może zagrażać życiu osób z rozrusznikami serca. Dlatego:
- Upewnij się, że osoby z rozrusznikami serca nie wykonują żadnych prac konserwacyjnych, które wymagają demontażu sprzęgła magnetycznego (wymiana głowicy pompy, wymiana uszczelki kubka dzielonego).
UWAGA!
W całkowicie zmontowanych pompach pola magnetyczne są całkowicie osłonięte przez otaczające elementy, więc nie ma niebezpieczeństwa podczas postoju lub podczas pracy.
Ochłodzić i opróżnianie
- Na ekranie podstawowym stuknij przycisk funkcja (
). - Na ekranie podstawowym stuknij przycisk funkcja (
).- Urządzenie schładza się i opróżnia formę przed jej wyłączeniem.
Sprawdź ciśnienie i zdejmij pokrywy
- Wybierz kolejno opcje [Wyświetlanie] > [Wartości Rzeczywiste] > [Ciśnienie Systemowe].
- Ciśnienie w układzie musi wyświetlać 0,0 (± 0,1) bar.
- Ciśnienie pokazane przez manometr musi wynosić 0,0 (+0,3) bar.
- Wyłączyć wyłącznik główny (QS 1), wyciągnąć wtyczkę zasilania.
- Zdejmij osłony z urządzenia (→Otwórz urządzenie).
Wymień część zamienną
- Wyjmij Pompa i umieść ją na płaskiej, niemagnetycznej powierzchni montażowej.
- W razie potrzeby postępuj zgodnie z dodatkowymi instrukcjami zawartymi w instrukcji obsługi części zamiennych „Pompa”. Kliknij tutaj...

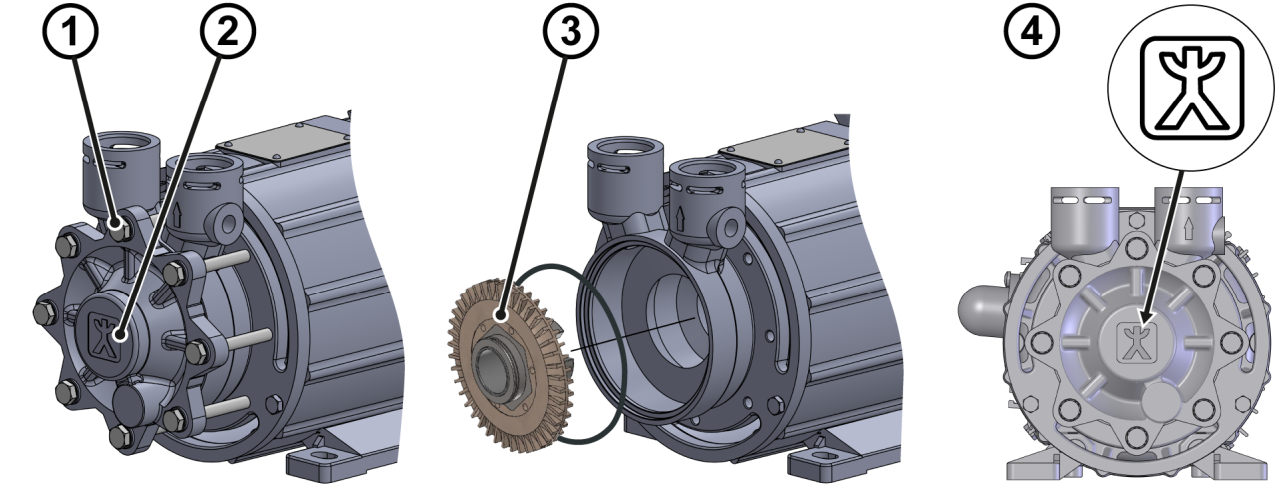

- Zwolnij pokrywę obudowy za pomocą 8 śrub sześciokątnych ①
- Odkręć śruby i pokrywę Obudowy ②
- Wymontować wirnik pompy z wału ceramicznego ③.
- Jeśli to konieczne, użyj ściągacza. Aby uzyskać więcej informacji, prosimy o kontakt z HB-therm.
UWAGA!
Powierzchnie biegowe i uszczelniające muszą być czyste i wolne od zanieczyszczeń. Uszkodzone uszczelki grafitowe należy w razie potrzeby wymienić (dostępne jako opcja).
- Wcisnąć nowy wirnik pompy na wał ceramiczny ③.
- Sprawdź uszczelkę grafitową pod kątem zużycia i wymień w razie potrzeby.
- Umieść pokrywę obudowy i wyreguluj ją tak, aby oznaczenie było ustawione
pionowo i równolegle do powierzchni montażowej ④. - Zamontować 8 śrub sześciokątnych ① i przykręcić pokrywę Obudowy ②.
- Ponownie zainstaluj pompę na urządzenie.
Sprawdź szczelność i funkcja
- Podłącz wtyczkę zasilania i włącz wyłącznik główny (QS 1).
-
Włączanie urządzenia za pomocą przycisku I/O (
), sprawdź szczelność i funkcja urządzenia.
- Opcjonalnie użyj testera HB-TP, aby sprawdzić jakość.
- Zresetuj interwał konserwacji komponentów. Kliknij tutaj...
Wyłączać i instalować osłony
-
Wyłączyć urządzenie za pomocą przycisku I/O ().
- Urządzenie wyłącza się i, jeśli to konieczne, jest chłodzone i pozbawiony ciśnienia.
- Wyłączyć wyłącznik główny (QS 1).
- Ponownie przymocuj pokrywy z urządzenia (→Otwórz urządzenie).
