Substituindo o sensor de temperatura (BT 1, BT 2)

qualificação

especialistas profissionais

Material

Pols.DesignaçãoT2882T29322
01

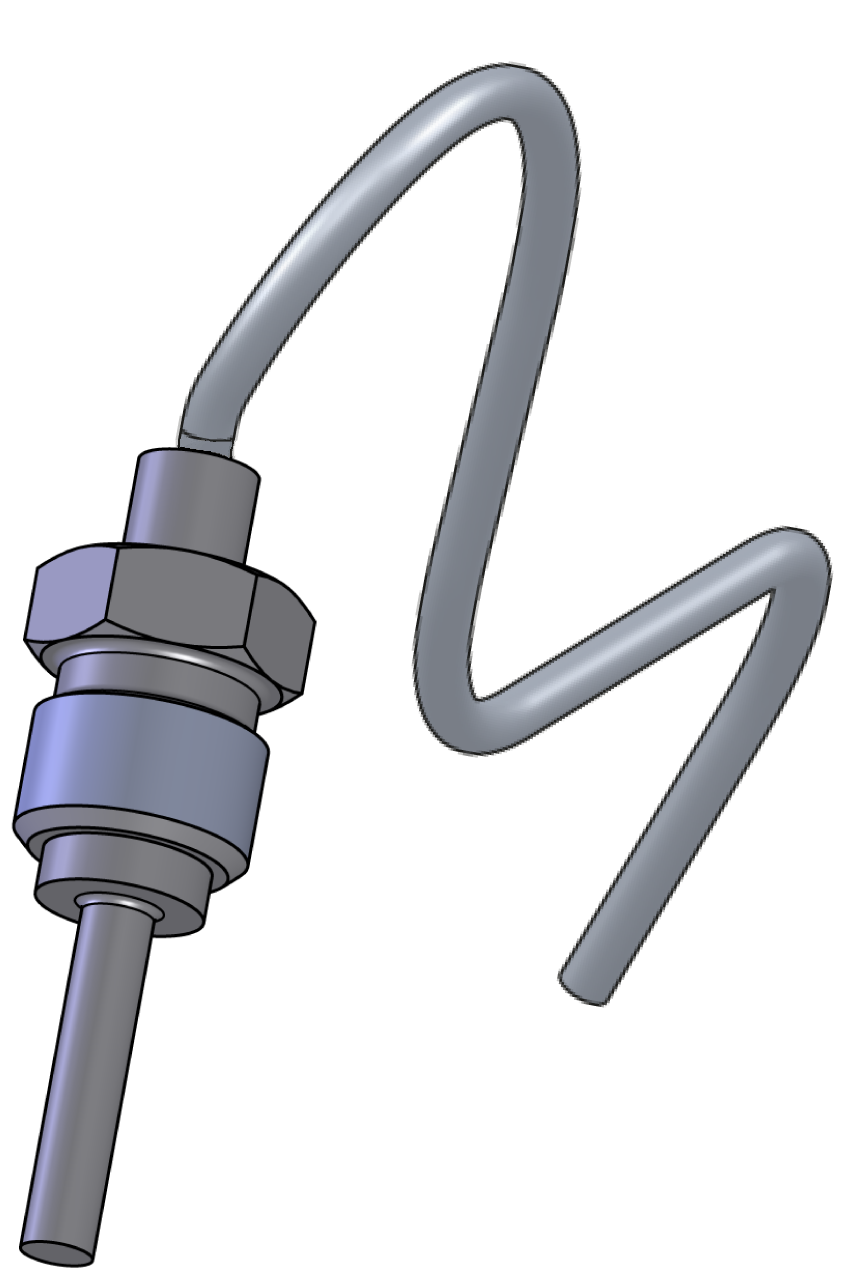

sensor de temperatura Pt 1000, 1,5 m

1-
01

sensor de temperatura Pt 1000, 2,05 m

-1

Material necessário

  • Chave de fenda Torx tamanho 20
  • Chave de fenda Torx tamanho 10
  • chave de extremidade aberta, tamanho 10
  • Lubrificante (evita que combinações de aço inoxidável fiquem presas)

Proceder

ATENÇÃO!

Trabalhar com o aparelho requer conhecimento das instruções de segurança e do guia rápido. É por isso que:

Leia atentamente as instruções de segurança e o guia rápido antes de iniciar qualquer trabalho. O requisito básico para um trabalho seguro é o cumprimento de todas as instruções de segurança e a ação cuidadosa de especialistas qualificados para evitar acidentes envolvendo ferimentos pessoais e materiais.

Refrigerar e esgotar

  • No ecrã básico, toque no botão de função ().
  • No ecrã básico, toque no botão de função ().
    • O aparelho esfria e esvazia o molde antes de desligá-lo.

Verifique a pressão e desligue

  • Selecione [Exibir] > [Valores Reais] > [Pressão Do Sistema].
    • A pressão do sistema deve exibir 0,0 (±0,1) bar.
  • A pressão mostrada pelo manómetro deve ser de 0,0 (+0,3) bar.

  • Desligar o interruptor principal (QS 1), retirar o plugue de alimentação.

Remova as tampas e abra a frente

  • Remova as tampas do aparelho (→Aparelho aberto).
  • Abra a aba de comando na parede traseira do aparelho (→ Aparelho aberto).
  • Abra a porta frontal e dobre a frente completamente para baixo, soltando os dois parafusos Torx.

Substitua a peça de reposição

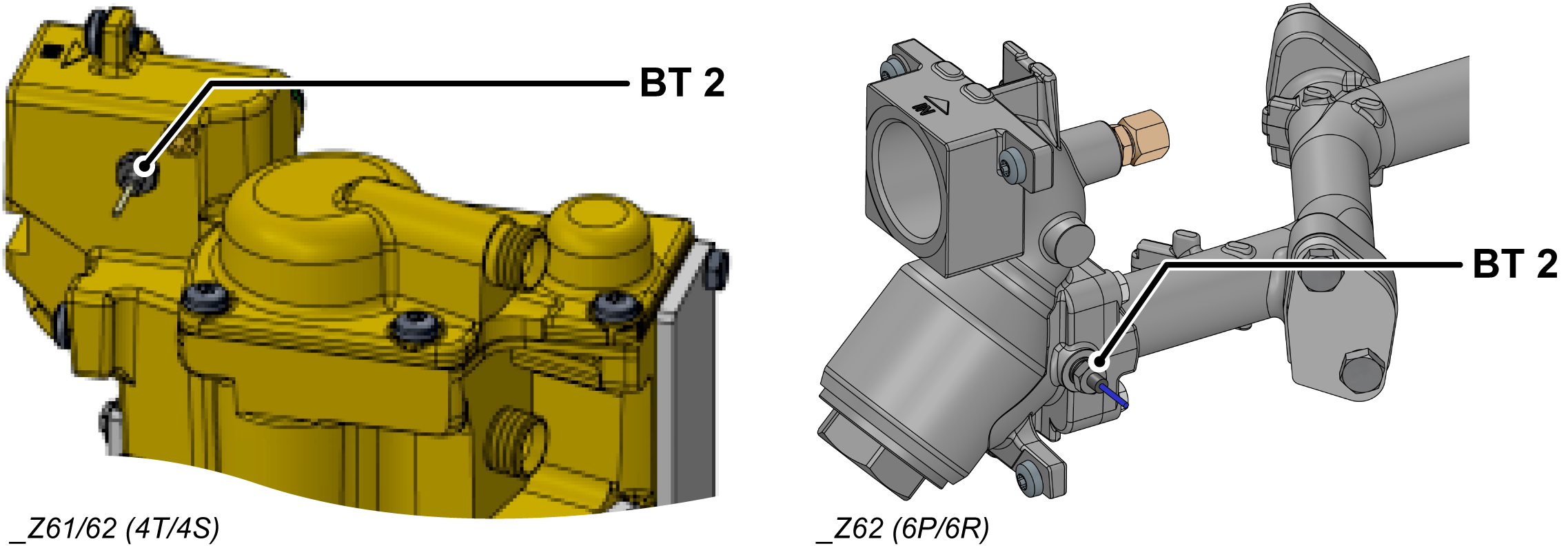

  • Remova o cabo do sensor de temperatura (BT_1, BT_2) da placa do aparelho GIF-61 e remova a braçadeira para remover completamente o cabo.
    • BT 1 → X33.1 (GIF-61)
    • BT 2 → X33.2 (GIF-61)

  • Remova e remova o sensor de temperatura (BT_1, BT_2).

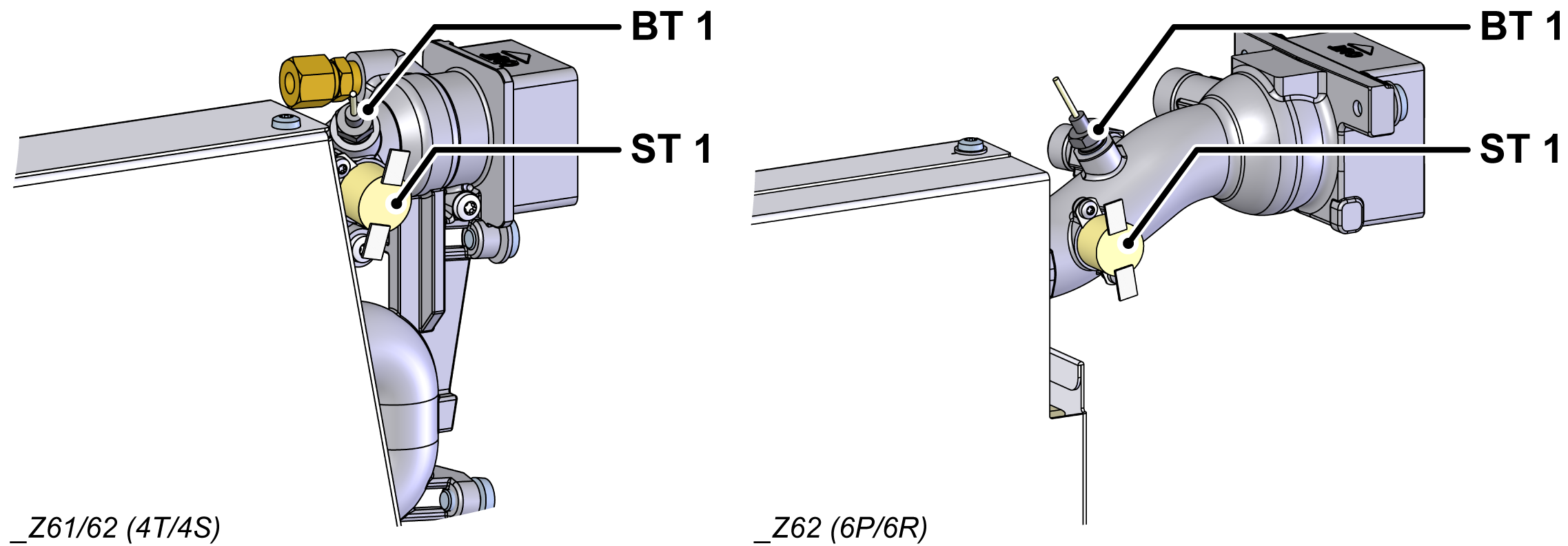

    • para BT_1: Remova o termostato (ST_1) para fornecer acesso ao sensor de temperatura.

ATENÇÃO!

As conexões de parafuso, em particular combinações de aço inoxidável/aço inoxidável ou aço/aço inoxidável, tendem a ficar presas ou travar durante a operação por um longo período em altas temperaturas. É por isso que:

  • Use lubrificantes apropriados

  • Transfira as letras do cabo do sensor de temperatura antigo para o novo.
  • Instale um novo sensor de temperatura (BT_1, BT_2) e aperte.
    • com BT_1: Instale o termostato (ST_1).
    • Verifique se o termostato está firmemente preso à superfície.

NOTA!

Se o sensor de temperatura substituído estiver sujo, limpe o sensor de temperatura não substituído.

  • Passe e conecte o cabo do sensor de temperatura (BT_1, BT_2) à placa do aparelho GIF-61.
    • BT 1 → X33.1 (GIF-61)
    • BT 2 → X33.2 (GIF-61)
  • Ou recoloque as braçadeiras removidas ou substitua-as por novas.

Verifique a estanqueidade e a função

  • Dobre a parte frontal e fixe 2 parafusos Torx.
  • Conecte o plugue de alimentação e ligue o interruptor principal (QS 1).
  • Ligar o aparelho usando o botão I/O (), verificar a estanqueidade e a função do aparelho.
Calibrar a medição de temperatura

ATENÇÃO — Perigo de calibração incorreta!

A calibração incorreta pode causar mau funcionamento do aparelho. Portanto: verifique a calibração

Desligar e instalar as tampas

  • Desligar o aparelho usando o botão I/O ().
    • O aparelho é desligado e, se necessário, é resfriado e sem pressão.
  • Desligar o interruptor principal (QS 1).
  • Reconecte as tampas do aparelho (→Aparelho aberto).
