ВНИМАНИЕ!

Требования к электрическим и гидравлическим системам должны соответствовать информации, содержащейся в технических данных. Нажмите здесь, чтобы получить дополнительную информацию.

Электрическая

Подключайте электрические соединения квалифицированными электриками при следующих условиях:

приступайте к выполнению следующих действий:

  1. Установите подключение к электросети
  2. опциональные интерфейсы передачи данных, внешнее управление и/или внешние датчики → нажмите здесь

гидравлический

Выполняйте гидравлические соединения квалифицированным гидравлическим персоналом в следующих условиях:

  • Винтовые соединения и шлангопроводы должны соответствовать спецификациям, указанным в технических данных (устойчивость к давлению и температуре).
  • Если рекомендуемое шланговое соединение не может быть подключено к внешнему контуру теплопередачи, для достижения наименьших потерь давления необходимо уменьшить поперечное сечение на внешнем контуре теплопередачи, а не на устройстве.
  • Используйте монтажную пасту для всех винтовых соединений, так как они могут застревать (особенно нержавеющая сталь на нержавеющей стали).
  • Винт с метрической шестигранной головкой M8 для навесного оборудования и аксессуаров должен быть затянут с максимальным крутящим моментом 20 Нм.
  • Чтобы оптимально использовать охлаждающую способность блока регулирования температуры, охлаждающая вода должна быть как можно короче и без противодавления.
  • Обеспечьте достаточную защиту шлангов от прямого контакта, чтобы избежать риска ожогов.

приступайте к выполнению следующих действий:

  1. Подключите насадки и аксессуары
  2. Подключите впускное и выпускное отверстия охлаждающей воды
  3. Подключите перемотку и перемотку
  4. опциональная система подключения системы ввода и выпуска воды → нажмите здесь
  5. опционально подключите ввод и выход сжатого воздуха → нажмите здесь

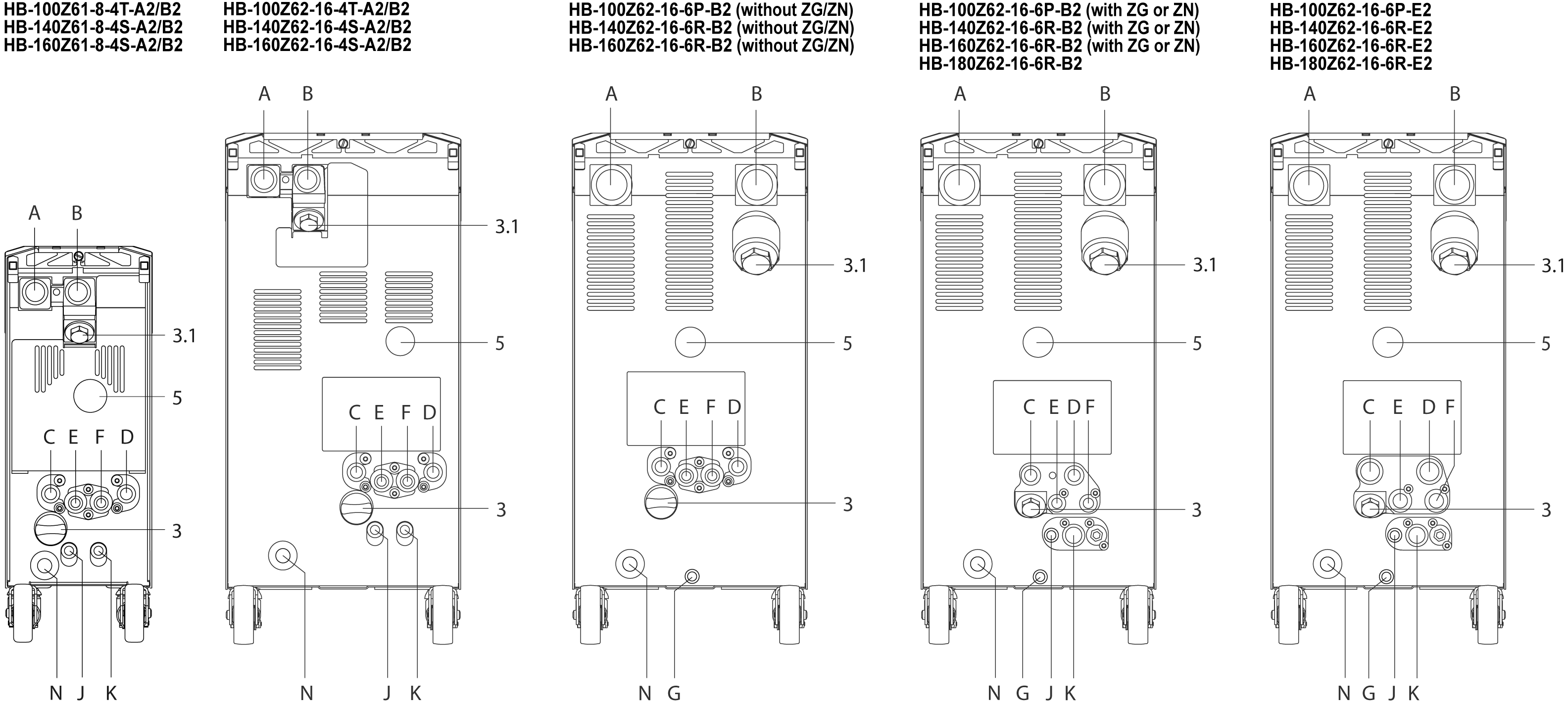

Соединения и наиболее важные компоненты на задней панели устройства описаны следующим образом:

A


OUT

Экспедирование.

B

IN

перемотка назад

C

ввод охлаждающей воды

D

выход охлаждающей воды

5

Индикатор давления

3.1

перемотка назад

3

Фильтр охлаждающей воды

E

S1

Система ввода воды *

F

S2

Система отвода воды *

J

AIR IN

ввод сжатого воздуха (ZG)

K

AIR OUT

Выход сжатого воздуха ** (ZG)

N

-Электропитание

* Соединение можно использовать только в том случае, если вы перешли на отдельные соединения для подачи воды в систему. → нажмите здесь ** Соединение можно использовать только в том случае, если на этом выпускном отверстии установлен режим опорожнения плесени сжатым воздухом. → нажмите здесь
