účel

Výmena dosky zariadenia GIF-61 (A 4)

kvalifikácia

odborný personál

Materiál

Poz.OznačeniePoložkyT28499
01

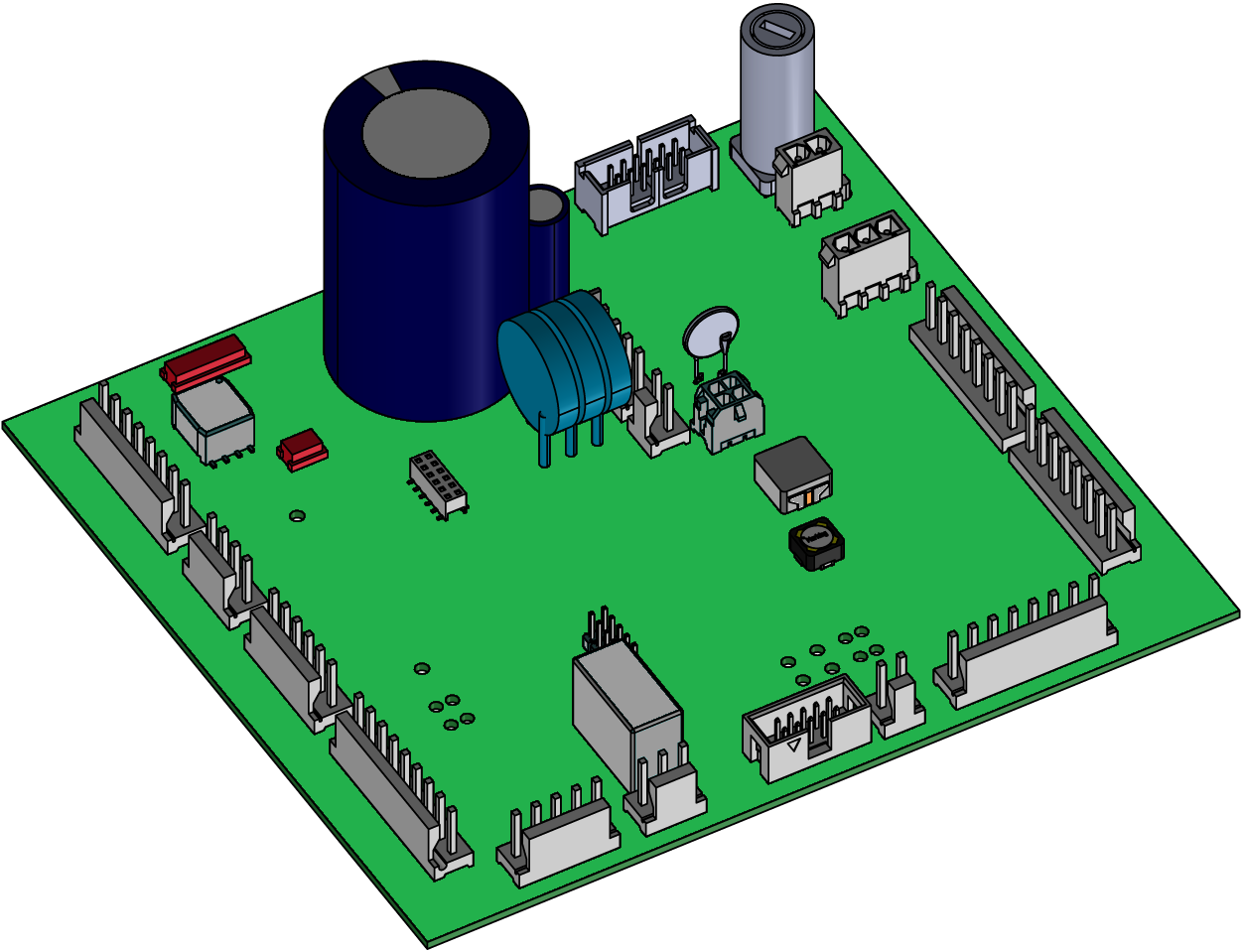

doska zariadenia GIF-61

T28499-X1

Požadovaný materiál

  • Skrutkovač Torx veľkosť 20

Video sprievodca

Ak chcete sledovať video YouTube, kliknite na odkaz QR kód.

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

POZNÁMKA!

Údaje o konfigurácii a kalibrácii sú uložené na doske zariadenia GIF-61, a preto sa pri výmene stratia.

ochladiť a vypnúť

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    • Zariadenie sa ochladzuje, kým teplota nie je nižšia ako ochladzovacia teplota. Potom sa zariadenie vypne.

  • Vypnúť hlavný vypínač (QS 1), vytiahnite zástrčku.

Otvorte prednú časť

  • Otvorte predné dvere a úplne sklopte prednú časť nadol uvoľnením dvoch skrutiek Torx.

Vymeňte náhradný diel

  • Odstráňte všetky konektory na doske zariadenia GIF-61.

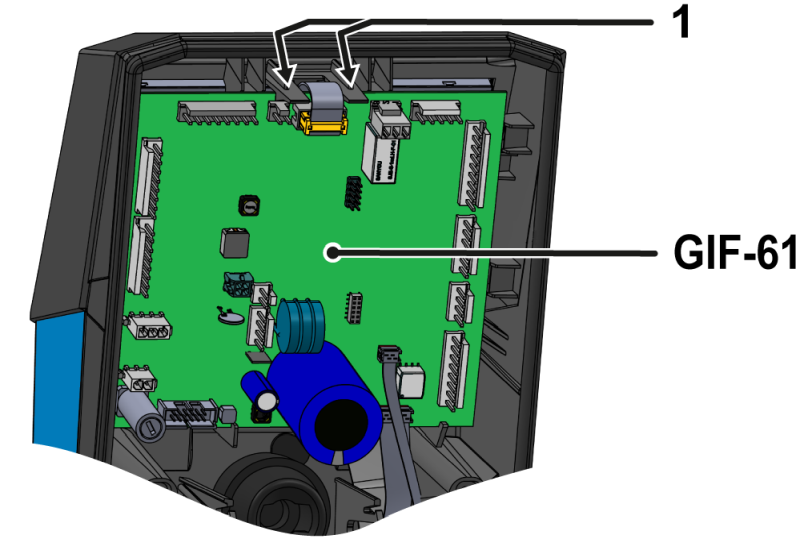

  • Stlačte montážne popruhy na dosku zariadenia GIF-61 (①) smerom von.
    • Dosku plošných spojov je teraz možné zdvihnúť.
  • Vložte novú dosku zariadenia GIF-61 do príslušných výklenkov.
    • Skontrolujte, či sú upevňovacie popruhy zaistené na svojom mieste (①).
  • Zapojte konektory späť do dosky zariadenia GIF-61.
    • Skontrolujte, či sú všetky konektory správne pripojené.

Zatvorte prednú časť

  • Sklopte prednú časť a zaistite 2x skrutky Torx.

zapnutie zariadenia

  • Pripojte napájaciu zástrčku a zapnite hlavný vypínač (QS 1).
    • Zariadenie automaticky aktualizuje softvér podľa potreby.

POZNÁMKA!

Ak je konfigurácia neúplná, na obrazovke sa zobrazí príslušné chybové hlásenie. Chybové hlásenie môže byť ignorované, pretože všetky údaje a parametre sú potom resetované zariadením.

Resetovať údaje

  • Klepnite na tlačidlo profilu na základnej obrazovke.
  • Vyberte položku [Profil používateľa]
  • Nastavte parametre na „udržiavanie“
  • Vyberte položku [Servis] > [Konfigurácia] > [Resetovať Kompletne]
    • Prístup je cez kód "1.2. “
  • Klepnutím na symbol resetovania obnovíte všetky údaje.

konfigurácia

  • Vyberte položku [Servis] > [Konfigurácia].
    • Prístup je cez kód "1.2. “
  • Znova nakonfigurujte zariadenie. Pri konfigurácii postupujte podľa iinformácií na typovom štítku zariadenia. Vyžadujú sa nasledujúce nastavenia parametrov:
    • číslo zariadenia
    • rok výroby
    • teplota
    • hydraulický systém
    • veľkosť zariadenia
    • typ ohrev
    • typ čerpadla
    • chladenie typ
    • Sieťové napätie (U N)

Kalibrovať

Nebezpečenstvo v dôsledku nesprávnej kalibrácie

Nesprávne kalibrácie môžu spôsobiť poruchy zariadenia. To je dôvod, prečo:

  • Overiť kalibrácia

Kalibrácia merania tlaku

  • Uistite sa, že zariadenie je bez tlaku.
    • Manometer na zariadení by mal odčítať 0,0 (± 0,3) bar.
  • Odstráňte hydraulické spojenia na vedeniach Výstup z prístroja a Spiatočka do prístroja.
  • Vyberte položky [Displej] > [Skutočné Hodnoty] > [Tlak v systéme] alebo [Vstupný tlak].
    • Systémový tlak by mal ukazovať 0,0 (± 0,1) bar.
  • Ak existuje odchýlka > 0,1 baru, musia sa skontrolovať snímače tlaku zariadenia. Pri väčších lineárnych chybách sa musí opraviť všeobecná odchýlka (posun) od snímača tlaku.
    • [Servis] > [Kalibrácia] > [Tlak] > [Snímač Tlaku 1 ofset] (Systémový tlak) alebo [Snímač tlaku 2 Ofset] (Vstupný tlak).

Skontrolujte meranie tlaku

  • Vyberte položku [Displej] > [Skutočné Hodnoty] > [Tlak v systéme] alebo [Vstupný tlak]
    • Systémový tlak by mal ukazovať 0,0 (± 0,1) bar. Ak nie, zopakujte kalibrácia snímača tlaku.

Kalibrovať meranie prietoku

  • Namontujte hydraulické vedenie s uzatváracím ventilom (napr. Tester HB-TP180) medzi prípojky Výstup z prístroja a Spiatočka do prístroja.
  • Prevádzkujte zariadenie v normálnej prevádzke pri teplote 40° C najmenej 10 minút.
  • Vyberte položku [Servis] > [Kalibrácia] > [Prietok] > [Ofsetový prietok (interný)]
    • Nastavte parametre na 5 l/min.
  • Zatvorte uzatvárací ventil medzi Výstupom z prístroja a spiatočkou a počkajte 1 minútu.
  • Prečítajte si aktuálny prietok.
  • Nastavte parametre [posun prietok (interný)] podľa nasledujúceho výpočtu:
    • Nový posun = 5 l/min — „prúdový prietok“ [prietok].
  • Opäť otvorte uzatvárací ventil.

Skontrolujte meranie prietoku

  • Prevádzkujte zariadenie v normálnej prevádzke pri teplote 40° C najmenej 10 minút
  • Zatvorte uzatvárací ventil medzi Výstup z prístroja a Spiatočka do prístroja
    • Prietok klesne na 0 l/min a výstražná správa „Flow zero“ sa oneskorí.
  • Potvrdiť potvrdiť poplach a otvoriť uzatvárací ventil.

Kontrola funkcie

  • Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.
    • Skontrolujte funkcie zariadenia (pravidlá pre požadovanú cieľovú hodnotu).
  • Vypnúť zariadenie pomocou tlačidla I/O ().
    • Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
  • Vypnúť hlavný vypínač (QS 1).
