T29197-X, T29344-X: Kúrenie 8+16kW (4T/4S)

účel

Výmena Topenie (EH 1)

kvalifikácia

odborný personál

Materiál

Požadovaný materiál

• Skrutkovač Torx, veľkosť 20, 30
• otvorený kľúč, veľkosť 10
• závitový tmel (napr. Tekuté tesnenie Loctite 620)
• Montážne mazivo pre O-krúžok (napr. Silikónové mazivo)

postup

ochladiť a vyprázdniť

• Na základnej obrazovke klepnite na funkčné tlačidlo ().
• Na základnej obrazovke klepnite na funkčné tlačidlo ().
  • Pred vypnutím zariadenie vychladne a vyprázdni formu.

Skontrolujte tlak

• Vyberte položky [Zobraziť] > [Skutočné Hodnoty] > [Systémový Tlak].
  • Systémový tlak musí zobrazovať 0,0 (± 0,1) bar.
• Tlak zobrazený manometrom musí byť 0,0 (+0,3) bar.

Vypnúť a odstrániť pripojenia

• Vypnúť hlavný vypínač (QS 1), vytiahnite zástrčku.
• Všetky externé hydraulické prípojky na Výstup z prístroja (OUT) a Spiatočka do prístroja (IN).
• Pre zariadenia so sériové číslo do 2413-nnn: Odstráňte medziľahlý adaptér.
  • Iinformácie o montáži/demontáži nájdete na videu http://hb.click/6-SC-T29041

Odstráňte kryty a otvorte prednú časť

• Odstráňte kryty zo zariadenia (→Otvorte zariadenie).
• Otvorte predné dvere a úplne sklopte prednú časť nadol uvoľnením dvoch skrutiek Torx.
• Odstráňte celý horný kryt vzduchového potrubia. Za týmto účelom odskrutkujte a odstráňte 6 montážnych skrutiek.

Odpojte káble a odstráňte potrubia

• Odpojte konektor X302.X a/alebo X303.X od dosky na meranie výkonu ZSM-61.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Úplne odstráňte vykurovací kábel.

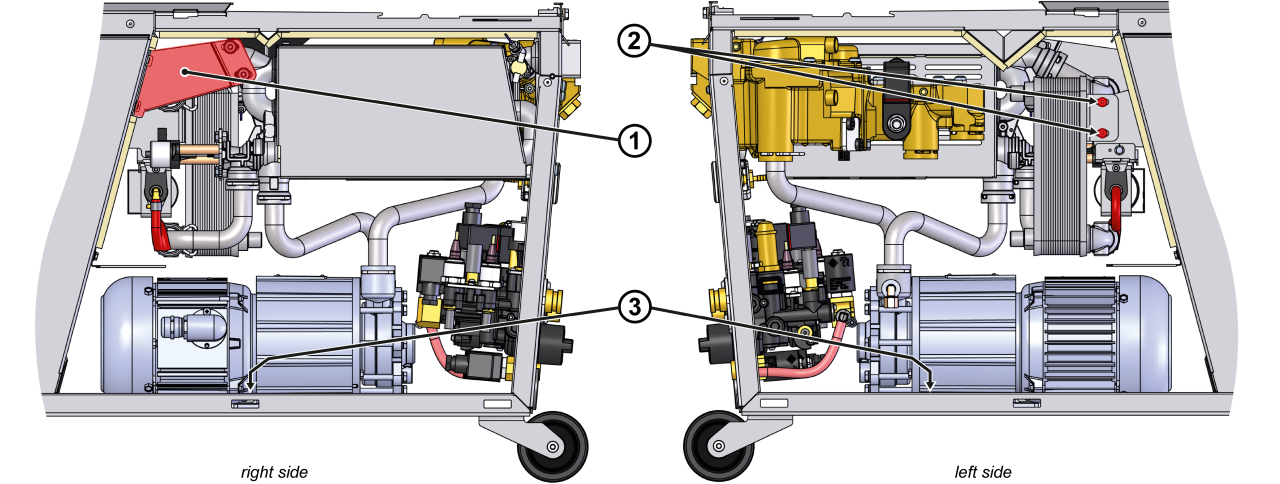

• Odstráňte všetky potrubia. Pri otvorení spojov môže voda uniknúť. Aby sa uľahčilo odstránenie potrubia a Topenie, je potrebné vykonať nasledujúce kroky:
  • Odstráňte držiak ①
  • Odstráňte montážne skrutky chladiča a Čerpadlo ②, ③.
  • Odstráňte montážne svorky (delené kolíky) z potrubných spojov.

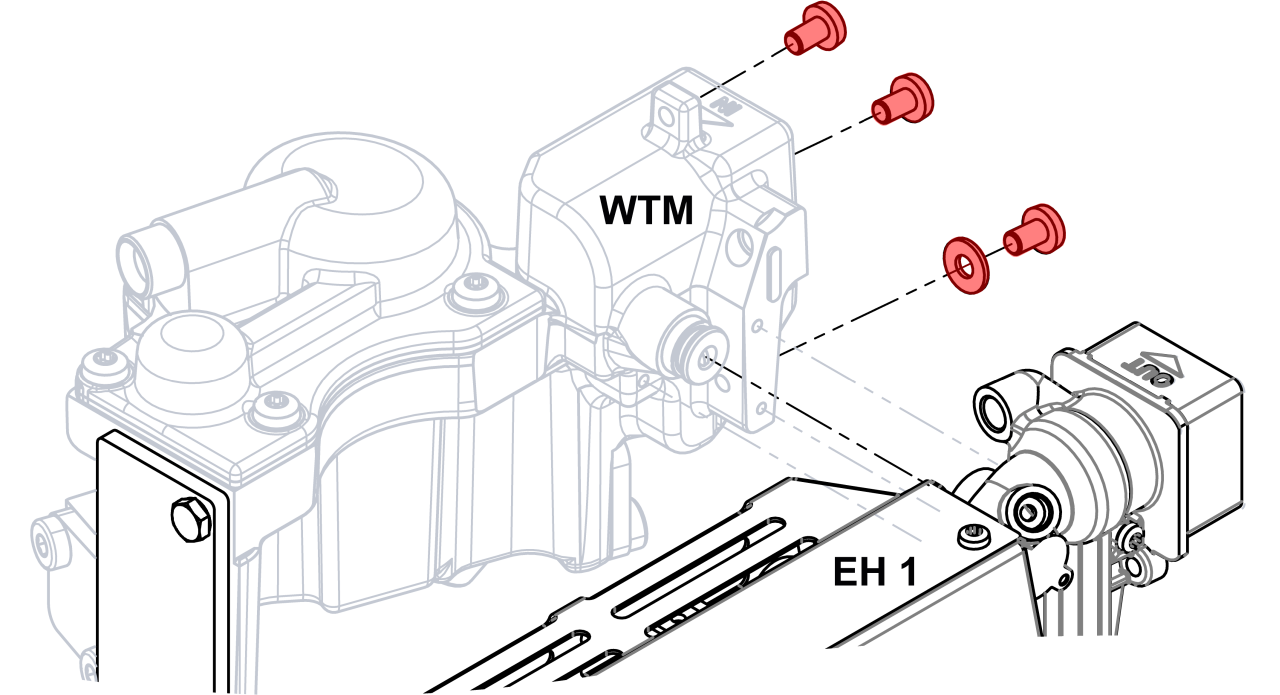

Odstráňte modul prenosu tepla (WTM)

• Odstráňte upevňovacie skrutky modulu prenosu tepla na zadnej stene jednotky.
• Roztiahnite modul prenosu tepla nabok a odložte stranou.

Odstráňte modul Topenie (EH_1)

• Odstráňte montážne skrutky Topenie modulu na zadnej stene jednotky.
• Predĺžte vykurovací modul a odložte ho nabok.

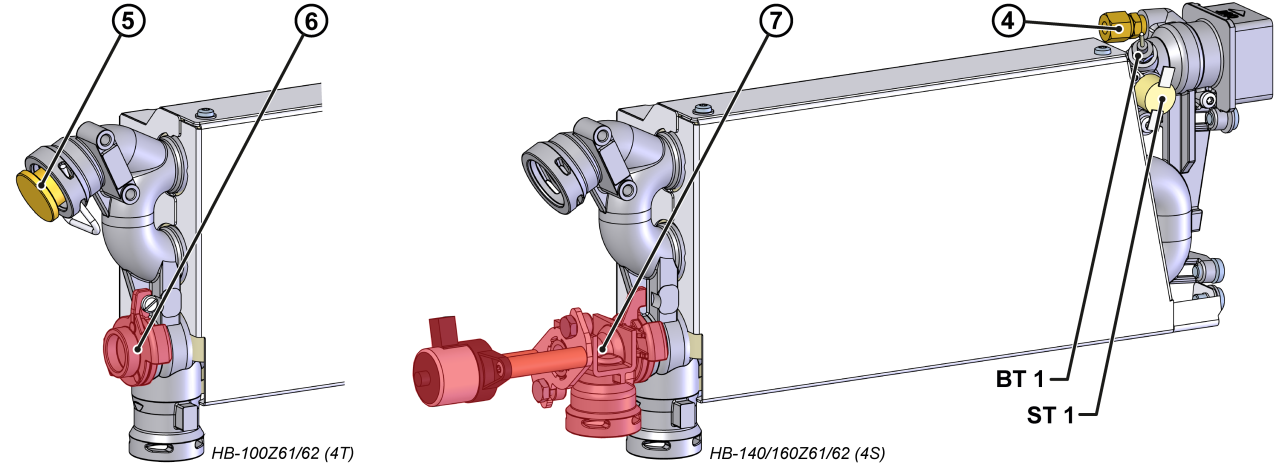

• Odstráňte snímač teploty (BT_1) a termostat (ST_1) a preneste ich na nové Topenie.
  • Uistite sa, že termostat je pevne pripevnený k povrchu.
• Nainštalujte dodané skrutkové spojenie na nové Topenie pomocou tmelu na závit ④
  • bez dodatočného vybavenia_ZG: T15568
  • s dodatočným vybavením_ZG: T21203
    • Nepotrebné skrutky je možné zlikvidovať.
• Prenos komponentov špecifických pre zariadenie.
  • HB-100Z61/62: Odstráňte tesniacu zátku s montážnou konzolou ⑤ a Horné veko s montážnou skrutkou ⑥ a preneste ich na nové Topenie.
  • HB-140/160Z61/62: Demontujte lineárny krokový motor s puzdrom a piestom a preneste ho na nové vykurovanie ⑦.

Inštalácia vykurovacieho modulu (EH_1) a modulu prenosu tepla (WTM)

POZOR!

Skrutkové spoje, najmä kombinácie nehrdzavejúcej ocele/nehrdzavejúcej ocele alebo ocele/nehrdzavejúcej ocele, majú tendenciu uviaznuť alebo uviaznuť pri dlhodobej prevádzke pri vysokých teplotách. To je dôvod, prečo:

• Používajte vhodné mazivá

• Umiestnite vykurovací modul.
• Namontujte a utiahnite montážne skrutky na zadnej strane spotrebiča.
• Umiestnite modul prenosu tepla a zatlačte ho nabok.
• Namontujte a utiahnite montážne skrutky na zadnej strane spotrebiča.

Inštalácia potrubia

POZNÁMKA!

Pred inštaláciou namažte O-krúžky vhodným montážnym mazivom. To uľahčuje inštaláciu, zabraňuje poškodeniu a predlžuje životnosť O-krúžkov.

• Skontrolujte opotrebenie O-krúžkov av prípade potreby ich vymeňte.
• Nainštalujte potrubie.
• Nainštalujte montážne svorky (rozdelené kolíky) na potrubné prípojky.
• Utiahnite upevňovacie skrutky chladiča a Čerpadlo ②, ③.
• Nainštalujte držiak ①

Pripojte kábel a prilepte na typovú dosku

• Topenie kábla vedie pozdĺž káblového zväzku do elektrického puzdra.
• Pripojte konektor X302.X a/alebo X303.X k doske merania výkonu ZSM-61.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Sklopte prednú časť a zaistite 2x skrutky Torx.

Skontrolujte tesnosť a funkcia

• Znovu namontujte kryt vzduchového potrubia. Zaistite pomocou 6 montážnych skrutiek.
• Opätovne nainštalujte externé hydraulické prípojky na Výstup z prístroja (OUT) a Spiatočka do prístroja (IN).
• Pripojte napájaciu zástrčku a zapnite hlavný vypínač (QS 1).
• Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.
• Po úspešnom teste tesnosti zahrejte Riadiaca jednotka teploty na maximálnu teplotu zariadenia.

Vypnúť a nainštalovať kryty

• Na základnej obrazovke klepnite na funkčné tlačidlo ().
  • Zariadenie sa ochladzuje, kým teplota nie je nižšia ako ochladzovacia teplota. Potom sa zariadenie vypne.

• Vypnúť hlavný vypínač (QS 1).
• Znova pripevnite kryty zo zariadenia (→Otvorte zariadenie).
