Za krmiljenje enote za nadzor temperature Thermo-6 prek zunanjega krmilnika so na voljo naslednji vmesniki za povezavo med napravo in napravo.

OPOMBA!

  • Ko je daljinski krmiljenje aktiviran, so vse nastavitve in Funkcije, povezane s protokol, blokirane v lokalno upravljanje.

  • Naslov daljinskega upravljalnika se uporablja za edinstveno identifikacijo vseh Podatkov Vmesniki in se lahko dodeli le enkrat v komunikacijskem omrežje. Če je v komunikacijskem omrežje prisoten Gate-6, prepozna podvojene naslove daljinski krmiljenje in jih poroča.

vmesnik Ethernet (OPC UA)Link to vmesnik Ethernet (OPC UA)

Podatki se izmenjujejo bodisi neposredno med krmilnikom naprave in krmilno Enota za nadzor temperature Thermo-6 ali prek vmesniškega strežnika Gate-6. Za več informacije o vmesniku kliknite tukaj...

  1. blizu krmilne kable, kot je prikazano na sliki.

  2. Na začetnem osnovni zaslon tapnite menijska tipka

  3. Izberite [Nastavitev] > [Daljinski Upravljalnik] > [Naslov Daljinskega Upravljalnika]

    1. Nastavite parameter na želeno vrednost

  4. Samo z Gate-6 v komunikacijskem omrežje

    1. Na začetnem osnovni zaslon tapnite menijska tipka

    2. Izberite [Gate] > [Nastavitev] > [Omrežje Gate-6] > [Omrežna konfiguracija vrata-6]

    3. Nastavite parametri, kot je opisano v naslednji tabeli, glejte tukaj...

      Če dostop do Gate-6 ni mogoč (LED na Gate-6 utripa zeleno), preverite priključni kabel in omrežje konfiguracija na Thermo-6. Nastavitev omrežja mora biti nastavljena na »samodejno«. Če je nastavitev pravilna in povezava še vedno nobena vzpostavljena, ponastavite nastavitev omrežje na Gate-6. Če želite to narediti, držite gumb za ponastavitev na Gate-6 3 sekunde.

  5. Izberite [Nastavitev] > [Daljinski Upravljalnik] > [Omrežje] > [Konfiguracija Omrežja]

    1. Nastavite parameter na želeno vrednost, kot je razloženo v spodnji tabeli, kliknite tukaj...

  6. Izberite [Funkcije] > [Daljinski Upravljalnik]

    1. vklopite funkcija z drsnikom. Ko je daljinski krmiljenje aktiviran, se na osnovni zaslon prikaže simbol daljinski krmiljenje upravljalnika.

Omrežje konfiguracija Link to Omrežje konfiguracija

Strežnik DHCP (DHCP = Dynamic Host Configuration Protocol) samodejno dodeli naslove IP v omrežju. Naprave HB-Therm so privzeto konfigurirane tako, da samodejno pridobijo naslove IP (privzeta nastavitev).

Nastavitev (Thermo-6/vrata-6)

Opis

»samodejno«


[Omrežna Konfiguracija ] ali [Omrežna omrežje Konfiguracija Gate-6] Parametri

Na voljo je strežnik DHCP

Če je na voljo strežnik DHCP, povezane naprave samodejno prejmejo omrežni naslov (IP naslov, ki se ne začne z 169.254...). naprave za nadzor temperature so dodeljene nadzornemu sistemu stroja (glejte stroj za brizganje navodila).

Ni jasno, ali je na voljo strežnik DHCP

Za zdaj pustite omrežje konfiguracija kot privzeto (samodejno). Če je omrežni naslov (IP naslov, ki se ne začne z 169.254...) samodejno dodelitev, je na voljo strežnik DHCP.

Če strežnik DHCP ni na voljo, naprava sama dodeli IP naslov, ki se začne z 169.254... V tem primeru komunikacija s krmilnikom stroja nobena mogoča. Nastavitev IP naslov (current) lahko preberete na Enota za nadzor temperature pod [Nastavitev E] > [Daljinski Upravljalnik] > [Konfiguracija Omrežja] ali na Gate-6 pod [] > [Nastavitev] > [Omrežje Gate-6] > [Omrežna Konfiguracija vrata-6 Gate]:

  • [statusi omrežne povezave] = »povezan (lokalno)«
  • [IP naslov (trenutni)] = »169.254.xxx.xxx«

V tem primeru je treba konfiguracijo omrežja izvesti ročno (glejte opis parametri [Konfiguracija omrežja] = »ročno«, ni na voljo strežnika DHCP).

»ročno«


parametri [omrežje konfiguracija] ali [Omrežna konfiguracija Gate-6]

ni na voljo strežnika DHCP

Če strežnik DHCP ni na voljo, je treba vsakemu Thermo-6 in Gate-6 ročno dodeliti edinstven IP naslov. Dovoljeni obseg IP naslov je odvisen od krmilnika stroja ali proizvajalec in ga je treba z njimi pojasniti.

Za komunikacijo med krmilnikom stroja, Gate-6 in Thermo-6 za delo, morajo biti vsi udeleženci v istem omrežje. IP naslov sega od naslednjih proizvajalcev so znani:

  • Arburg                       192.168.37.2 bis 192.168.37.254
  • Engel ..                      192.168.101.70 bis 192.168.101.99
  • KraussMaffei .           10.50.15.3 bis 10.50.15.254 ¹
  • Sumitomo Demag     192.168.220.150 bis 192.168.220.199
¹ Netmask mora biti nastavljen tudi na 255.255.0.0 namesto 255.255.255.0.

Pomoč pri težavahLink to Pomoč pri težavah

Težava

Sanacija

Enota za nadzor temperature Thermo-6 ni prepoznana v obstoječem omrežje naprava.


→ Gate-6 Simbol se ne prikaže na osnovnem zaslonu Thermo-6

Preverite, ali so omrežne konfiguracije nastavljene drugače med Enota za nadzor temperature in napravami v omrežju naprave.

  1. Na začetnem osnovni zaslon tapnite menijska tipka
  2. Izberite [Nastavitev] > [Daljinski Upravljalnik] > [Omrežje] > [Konfiguracija Omrežja]

  3. Nastavite parametri za konfiguracija omrežje naprava


Vmesniški strežniki Gate-6 ni prepoznan v omrežje naprava (npr. Ob zamenjavi Gate-6).



→ Gate-6 Simbol se ne prikaže na osnovnem zaslonu Thermo-6

→ Gate-6 LED lučka stanja utripa zeleno

Pojavita se lahko naslednja dva scenarija, ki jih povzročajo različne nastavitve omrežje konfiguracija (samodejno/ročno):

Scenarij 1: Obstoječe omrežje je konfigurirano tako, da »samodejno« (na voljo je strežnik DHCP)

Težava

  • parametri [Omrežje konfiguracijska Gate-6] je nastavljen na »ročno« na strežniku vmesnika.

rešitev

  • Držite gumb za ponastavitev na Gate-6 3 sekunde.

Omrežna omrežje konfiguracija Gate-6 se tako ponastavi na privzeto nastavitev (samodejno).

Scenarij 2: Obstoječe omrežje je konfigurirano tako, da »ročno« (ni na voljo strežnika DHCP)

Težava

  • parametri [Omrežje konfiguracijska Gate-6] je nastavljen na »samodejno« na strežniku Vmesnika.

rešitev

  1. Začasno nastavite katerikoli Thermo-6 na »samodejno«:
    1. Izberite [Nastavitev] > [Daljinski upravljalnik] > [Omrežje] > [Konfiguracija omrežja]
    2. Nastavite parametri na »samodejno«
       → Thermo-6 in Gate-6 se prepoznajo (LED na Gate-6 sveti zeleno).
      → nastavitve omrežja za Gate-6 je zdaj mogoče nastaviti s storitvijo Thermo-6.
  2. Nastavite Gate-6:
    1. Pojdite na [Gate] > [Nastavitve] > [Omrežje Gate-6]
    2. Nastavite parametri [Omrežje konfiguracijska Gate-6] na »ročno«
    3. Nastavite parametri [IP naslov (ročno) Gate-6] na želeno Vrednost
  3. ponastavitev Thermo-6:
    1. Izberite [Nastavitev] > [Daljinski upravljalnik] > [Omrežje] > [Konfiguracija omrežja]
    2. Nastavite parametri nazaj na »ročno«

Komunikacija je na voljo, vendar naprava nobena sprejema ukazov iz krmilnika stroja.

Preverite, ali se na zaslonu Basic prikaže simbol daljinski krmiljenje upravljalnika.

Če ne

  1. Izberite [Funkcije] > [Daljinski Upravljalnik]
  2. vklop funkcija z drsnikom

deja Ethernet kabel v redu?

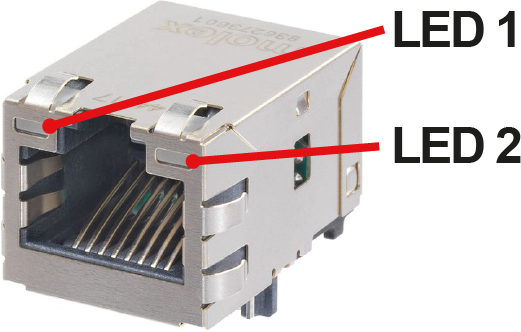

Preverite, ali se LED na priključku Thermo-6 ali Gate-6 Ethernet obnašajo na naslednji način.

  • LED 1 utripa: Podatkov se izmenjujejo (podatkovna povezava OK)
  • LED 2 zasveti: na voljo je povezava (Ethernet kabel ok)

Komunikacija ne deluje

Preverite, ali je naslov vrat pravilno nastavljen na brizgalnem stroju.

Vrata 4841 je opredeljen in rezerviran za enote za nadzor temperature Thermo-6.

Preverite, ali je različica internetnega protokola pravilna.

Enote za nadzor temperature Thermo-6 podpirajo samo IPv4.

Preverite, ali je različica EUROMAP 82.1 združljiva.

Obstajata dva standarda OPC UA, ki nista združljiva. Naročnik (stroj za brizganje) mora podpirati oba standarda. Strežnik (Enota za nadzor temperature) določa, kateri standard se uporablja za komunikacijo.

naprave HB-Therm so uvedle naslednje standarde EUROMAP 82.1

  • Series 5: EUROMAP 82.1 V1.00
  • Series 6: EUROMAP 82.1 V1.01 / OPC 40082-1

Katero različico podpirajo proizvajalci strojev, je odvisno od različica programske opreme sistema za nadzor stroja in jo je treba pojasniti pri proizvajalcu stroja. Znane so različice programske opreme naslednjih proizvajalcev strojev:

Engel

  • ab 4.60.11.x / 4.62.05.x → EUROMAP 82.1 V1.00 und V1.01
  • 4.60.0.x bis 4.60.10.x / 4.62.0.x bis 4.62.04.x → nur EUROMAP 82.1 V1.00

vmesnik DIGITAL (ZD, ZC)Link to vmesnik DIGITAL (ZD, ZC)

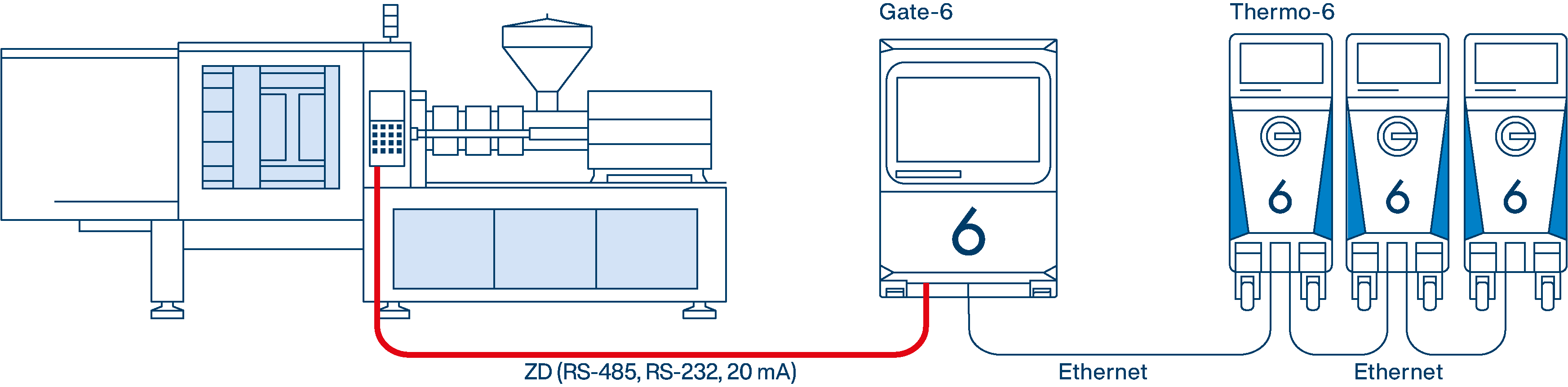

Podatki se izmenjujejo med krmilnikom stroja in krmilno Enota za nadzor temperature Thermo-6 prek vmesniškega strežnika Gate-6. Za več informacije o vmesniku kliknite tukaj...

  1. Povežite krmilni kabel, kot je prikazano na sliki

  2. Na začetnem osnovni zaslon tapnite menijska tipka

  3. Izberite [Nastavitev] > [Daljinski Upravljalnik] > [Naslov Daljinskega Upravljalnika]

    1. Nastavite parameter na želeno vrednost

  4. Izberite [Gate] > [Pretvornik Protokolov] > [Protokol]

    1. Nastavite parameter na želeno vrednost

  5. Izberite [Funkcije] > [Daljinski Upravljalnik]

    1. vklopite funkcija z drsnikom. Ko je daljinski krmiljenje aktiviran, se na osnovni zaslon prikaže simbol daljinski krmiljenje upravljalnika

protokol

Proizvajalec stroja/sistem

IZKLOP

Pretvornik protokola onemogočen

Podatki se izmenjujejo prek vmesniškega strežnika Gate-6 prek vmesnika OPC UA Ethernet.

1

Arburg, Billion, Bühler, Dr. Boy, Ferromatik Milacron, KraussMaffei, Negri Bossi, Sumitomo Demag, Wittmann Battenfeld, Zhafir

2

CAN-Bus (Sumitomo Demag)

4

Engel, Haitian

5

Stork

9

CANopen (Euromap 66; Netstal, ...)

15

PROFIBUS-DP

16

SPI (Fanuc, ...)

Pomoč pri težavahLink to Pomoč pri težavah

Težava

Sanacija

Enota za nadzor temperature Thermo-6 ni prepoznana v obstoječem omrežje naprave.


→ Gate-6 Simbol se ne prikaže na osnovnem zaslonu Thermo-6

Preverite, ali so omrežne konfiguracije nastavljene drugače med Enota za nadzor temperature in napravami v omrežju naprave.

  1. Na začetnem osnovni zaslon tapnite menijska tipka

  2. Izberite [Nastavitev] > [Daljinski Upravljalnik] > [Omrežje] > [Konfiguracija Omrežja]

  3. Nastavite parametri za konfiguracija omrežje naprava

Vmesniški strežniki Gate-6 ni prepoznan v omrežje naprava (npr. Ob zamenjavi Gate-6).


→ Gate-6 Simbol se ne prikaže na osnovnem zaslonu Thermo-6

→ Gate-6 LED lučka stanja utripa zeleno

→ Meni [GateGate] ne prikazuje nobenih podmenijev, kot je [Protocol Converter]

Preverite, ali je omrežna konfiguracija za Thermo-6 in Gate-6 nastavljena na »samodejno«.

  1. Na začetnem osnovni zaslon tapnite menijska tipka

  2. Izberite [Nastavitev] > [Daljinski Upravljalnik] > [Omrežje] > [Konfiguracija Omrežja]

  3. Nastavite parametri na »samodejno«

Počakajte približno 30 sekund. Če LED na Gate-6 še naprej utripa zeleno, ponastavite omrežno nastavitev na Gate-6:

  1. Držite gumb za ponastavitev na Gate-6, dokler LED na kratko ne utripa weiss (približno 3 sekunde)

  2. Najpozneje po 30 sekundah naj LED postane zelena.

zunanje krmiljenje (ZB)Link to zunanje krmiljenje (ZB)

Komunikacija med krmilnikom stroja in krmilno Enota za nadzor temperature Thermo-6 poteka prek zunanjih kontaktov brez potenciala. Za več informacije o vmesniku kliknite tukaj...

  1. Krmilni kabel priključite na sprednji del naprava.

OPOMBA!

funkcija [Remote Control] ni treba vklopiti za zunanje krmiljenje.
