svrha

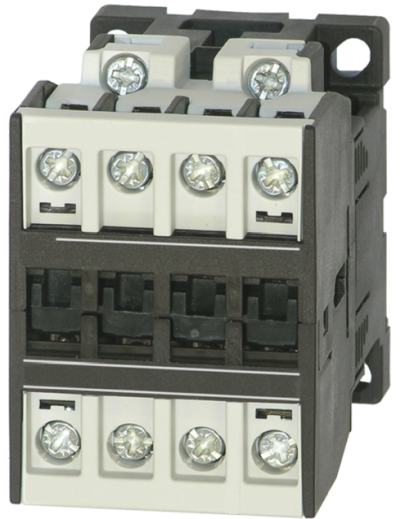

Električni kontaktor zamena (KM 1)

kvalifikacija

Električari

Materijal

Pos.OznakaT24426T24427T24683
01

Schutz K3-10, 24 VAC

1--
01

Schutz K3-18, 24 VAC

-1-
01

Schutz K3-32, 24 VAC

--1

Potreban materijal

  • Tork šrafciger veličina 20
  • Odvijač sa ravnom glavom, veličina 3

Nastavite

PAŽNJA!

Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:

Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.

Hladjenje i isključite

  • Na glavnom ekranu dodirnite funkcijsko dugme ().
    • Jedinica se hladi dok temperatura nije niža od Temperatura hladjenja. Jedinica se zatim isključuje.

  • Isključite glavni prekidač (QS 1), izvucite glavni prekidač.

Otvori front

  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Tork vijka.
  • Uklonite zaštitni poklopac u električnom kućištu uklanjanjem Tork vijaka.

Zamenite rezervni deo

BELEŠKA!

Uverite se da su sve oznake kabal lako pročitati pre zamene. Ako je potrebno, ponovo označite kabal. Veza se vrši prema električnom dijagramu odgovarajućeg tip uređaja (kliknite ovde... ).

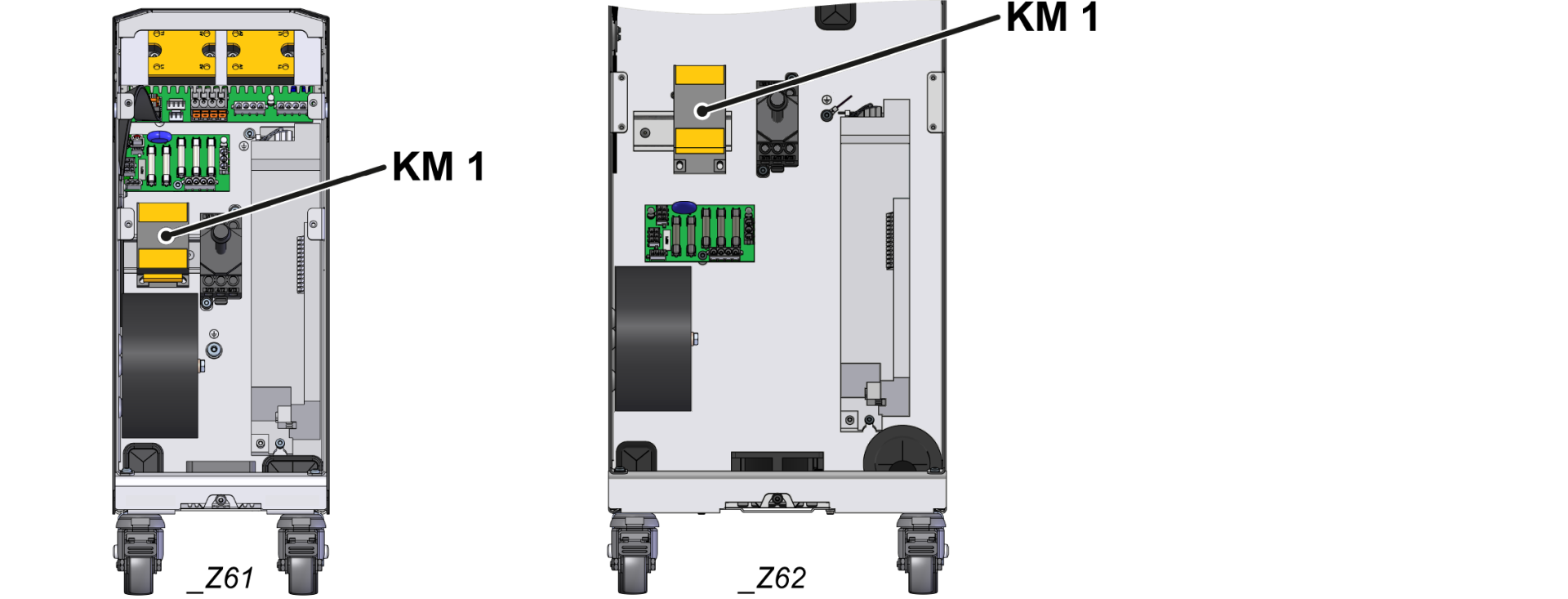

  • sve kabal iz KM_1 kontaktora terminala.
  • Uklonite kontaktor (KM_1) sa šine šešira.
    • Otpustite bravu na dnu kontaktora pomoću šrafcigerom.
    • Lagano nagnite zaštitnik i podignite ga sa šine šešira.
  • Proverite da li je novi kontaktor (KM_1) pogodan za predviđenu upotrebu (uporedite tehničke specifikacije).
  • Instalirajte novi kontaktor (KM_1) na šinu šešira.
    • Držite zaštitnik tako da brava bude okrenuta prema dole. Stavite na šinu šešira i pritisnite dok ne čujete „klik“.
  • Povežite kabal na ispravne terminale u skladu sa električnim dijagramom.
    • Uverite se da se izolacija kabal ne zaglavi i da je kontakt kabal ravan u priključnoj komori.
    • Zategnite kabal veze sa obrtnim momentom od 10 Nm.
  • Izvršite vizuelni i zatezni test.
    • Uverite se da su svi kabal priključci sigurno pričvršćeni i pravilno proizvedeni prema električnom dijagramu.

Zatvori napred

  • Instalirajte zaštitni poklopac oko električnog kućišta i pričvrstite Tork vijcima.
  • Sklopite prednji i obezbedite 2k Tork zavrtnje.

Proverite funkciju

  • Povežite utikač za napajanje i uključite glavni prekidač (QS 1).
  • Uključite jedinica pomoću dugmeta I/O (), proverite nepropusnost i funkciju jedinica.
  • Isključite jedinica pomoću dugmeta I/O ().
    • Jedinica se isključuje i, ako je potrebno, hladi i smanjuje pritisak.
  • Isključite glavni prekidač (QS 1).
